Note: Si les poches l'unes des de vitesse de code
voyagent après la ligne de cisaillement, les clef-
tiges ont été enfoncées dans l'ordre faux.
Commencez plus d'à l'étape 8.
12.Répétez l'étape 11 jusqu'à ce que toute la
vitesse de code empoche (e) soyez à la ligne
de cisaillement (position d'ouverture).
13.Si toutes les poches de vitesse de code (e) ne
sont pas alignées à la ligne de cisaillement
(position d'ouverture), commencez plus d'à l'é-
tape 8.
14.Diminuez la glissière (G) de verrouillage au
dessus de la chambre et libérez (des ressem-
bler à une extrémité d'une bougie d'allumage)

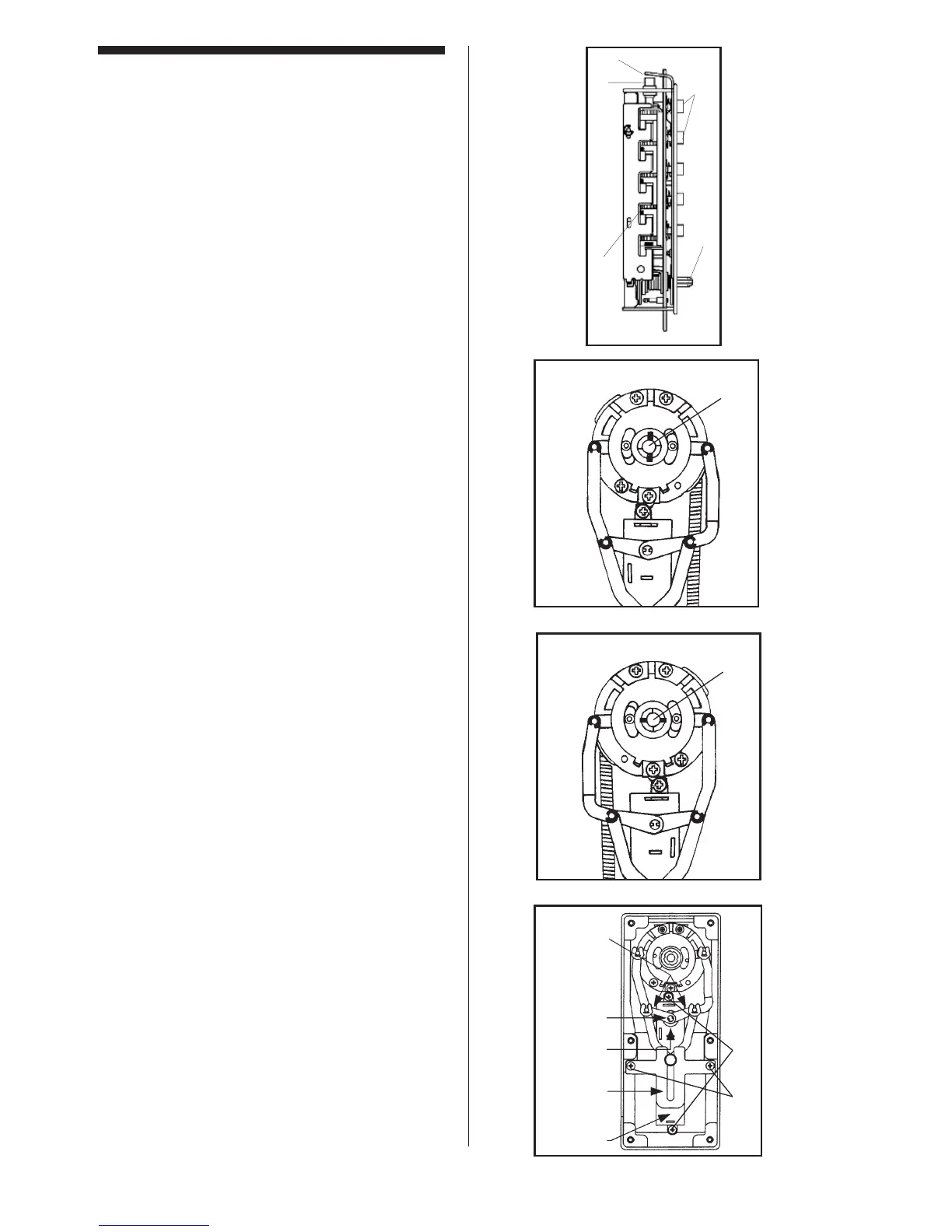

(voir le schéma 8-5).
15.En utilisant la pince ou l'équivalent, tournez
l'axe du contrôle (d) à gauche pour dégager le
compartiment et pour le lancer. Le (g) de la
diapositive de la fermeture doit faire exploser
vers dehors (le bouton restera au-dessous
enfoncé) (voir le tableau 8-5).
16.Enfoncez le key-stem/s (c) que vous voulez
dans la combinaison, libérant chacun après
qu'il soit déprimé (voir le schéma 8-5).
17.Une fois tous les chiffres dans la nouvelle com-
binaison ont été enfoncés, avec les pinces ou
l'équivalent, tournent l'horloge de l'axe de com-
mande (d) sage (voir le schéma 8-5). Le
changement de code bouton (h) sous la glis-
sière (G) de verrouillage, devrait sauter vers le
haut (voient le schéma 8-5). Le nouveau la
combinaison est maintenant placée.
18.Regardez les poches de vitesse de code (e).
les nombres dans la nouvelle combinaison
devraient ne pas être à la ligne de cisaillement
(position d'ouverture) (Voir le schéma 8-5).
RÉASSEMBLAGE
1. Remplacez le cache anti-poussière dégrossi
par 3 « Kaba » marqué, le « simplex », etc.
s'assurent les joints jalonnés sur les deux
plaques d'extrémité adaptées par les fentes
sur le cache anti-poussière. Jalonnez les 2
joints de plaque d'extrémité. Réinstallez la
chambre dans la serrure.
2. Resecure la douille d'axe (c) avec le revête-
ment latéral plat vers le haut. (voir le schéma
8-8)
3. Fixer la chambre à combinaison à l'aide des
deux vis Phillips (G) retirées précédemment.
4. Resecure la chambre lie (a) sur l'axe de com-
mande exactement comme ils ont été enlevés.
Pour les serrures droites, « C » continue
d'abord, puis « D ». (Voir le schéma 8 - 6 ) .
Pour des serrures de main gauche, « D » con-
tinue d'abord, puis « C ». (Voir le schéma 8-7).
5. Replacer le support guide (D) en alignant le
train d’engrenage dans le support et fixer avec
les deux vis (F) retirées précédemment.
Note: Pour être à la verticale avec le boîtier, les
serrures à béquille à main droite nécessitent des
goupilles d’arbre tandis que les serrures à béquille
à main gauche nécessitent des goupilles d’arbre
pour être à l’horizontale (voir figures 8-6 et 8-7).
6. Remplacez le plat arrière et fixez-le avec les
six vis de plat arrière.
Pour plus de renseignements composer :
1-800-849-TECH (8324)
Remettez à zéro une combinai-
son inconnue
(Suite)
C
G
F
D
E
B
A
8-5
h
g
e
d
8-6
8-7
8-8
c (5)
C
D
A
C
D
A
25
