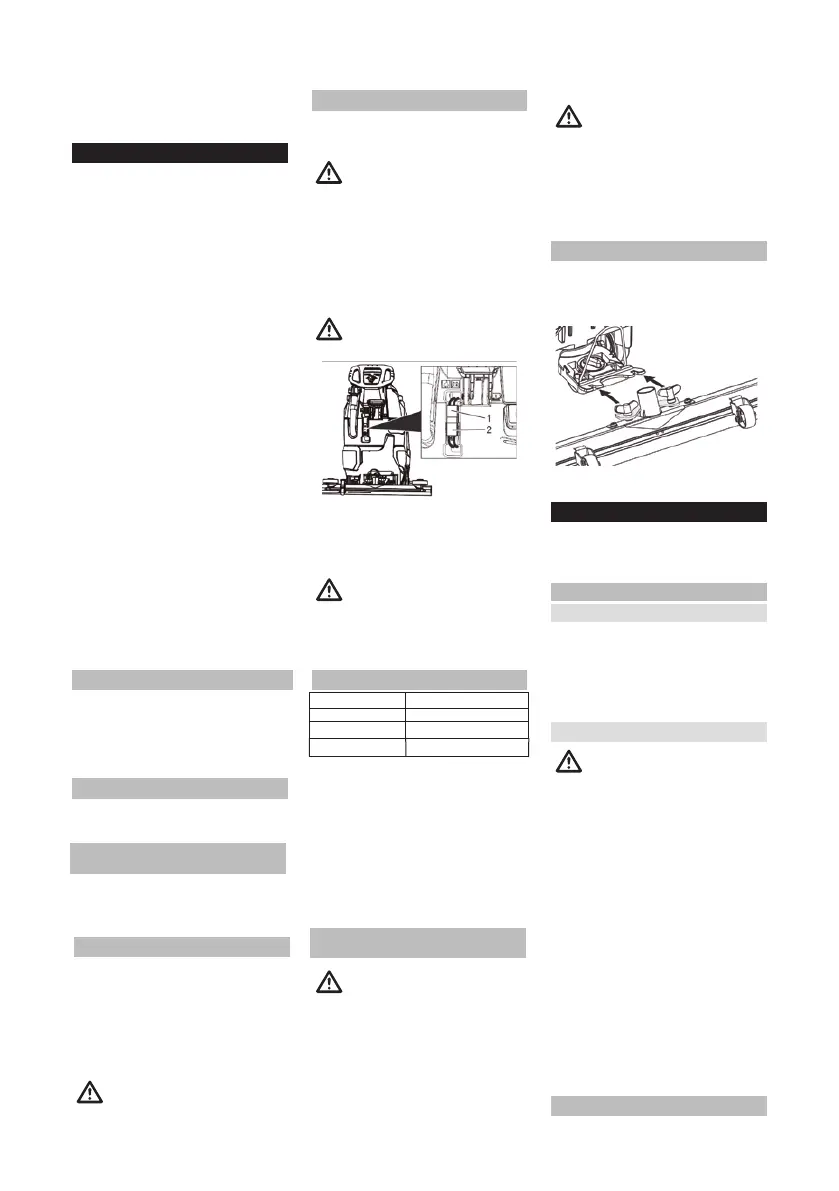

Kärcher BD 50 - Descrípción del Equipo; Funcionamiento

13
1 - Filtro de pelusas
2 - Interruptor de seguridad
3 - Bateria*
4 - Manguera de salida de agua sucia con
dispositivo de dosicación
5 - Barra de sujeción para la Homebase
6 - Flotador
7 - Depósito de agua limpia
8 - Cierre del depósito de agua limpia
9 - Cabezal limpiador
10 - Cepillo en forma de disco
11 - Oricio de ilenado del depósito de
agua limpia
12 - Estribo del cambio del cepillo
13 - Depósito de agua sucia
14 - Pedal del dispositivo de transporte*
15 - Indicador de nivel de agua limpia
16 - Empunãdura giratoria para inclinar la
barra de aspiración
17 -Conguración de altura de la barra de
aspiración
18 - Tuercas de mariposa para jar la
barra de aspiración
19 - Barra de aspiración*
20 - Manguera de aspiración
21 - Botón regulador del caudal de agua
22 - Enchufe de bateria
23 - Palanca de bajada de la barra de
aspiración
24 - Pupitre de mando
25 - Estribo de empuje
26 - Supercie de apoyo para el set de
limpieza "Homebase Box"
27 - Tapa del depósito de agua sucia
* No incluido en el volumen de suministro
– Los elementos de control
para el proceso de limpieza son amarilos.
_ Los elementos de control
para el mantenimiento y el servicio son de
color gris claro.
Identicación por colores
Descripción del equipo
→ Presionar el aparato hacia abajo por el
estribo de empuje y desplazarlo hacia el
borde del palé.
→ Levantar el aparato del palé y colocarlo
sobre el suelo.
Montar las baterías
Uso de baterías de otros
fabricantes
Carga de batería
Processo de carga
Montar las baterías (véase "Cuidados
y mantenimiento / Colocar y conectar
baterías").
Recomendamos usar nuestras baterías,
tal y como se indica en el capítulo
"Cuidados y mantenimiento/baterías
recomendadas".
Indicación:
El aparato dispone de una protección
contra descarga total, es decir, si se
alcanza la medida máxima permitida
de capacidad, se apaga el motor de los
cepillos y la turbina.
→ Conducir el aparato directamente a la
estación de carga, evitar subidas.
PELIGRO
Peligro de lesiones por descarga
eléctrica. Respetar la tensión
de red y los seguros de la placa de
El tiempo de carga dura aproximadamente
10-15 horas. El aparato no se puede
utilizar durante el proceso de carga.
PELIGRO
Peligro de explosiones
Antes de cargar baterías que
no precisen mantenimiento extraer el
depósito de agua sucia (véase capítulo
"Cuidados y mantenimiento/trabajos de
mantenimiento/extraer el depósito de
agua sucia") De este modo se evita que
se concentren gases peligrosos debajo
del depósito durante el proceso de carga.
CUIDADO Peligro de daños en la
instalación. No limpiar con agua el
aparato con el depósito quitado.
1 Enchufe de la batería, lateral de la
batería
2 Enchufe de batería, lateral de la batería
→ Desconecte la clavija de la bateria de la
parte del aparato.
Carregador recomendado
CUIDADO
¡Peligro de daños!
- No conectar el cargador con la
clavija de la baterá del lado del aparato.
- Utilizar solo el cargador adaptado al tipo
de batería montado.
Indicación: ¡Leer el manual de
instrucciones del fabricante del cargador
y respetar especialmente las indicaciones
de seguridad!
→ Conectar la clavija de la batería del
lateral de la bateria con el cargador.
→ Enchufar el cargador en la clavija.
→ Cargar conforme a las indicaciones del
manual de instruciones del cargador.
→ Conectar la clavija de batería del
aparato con la clavija de bateria del lateral
del bateria.
Batería que no requieren apenas
mantenimiento (baterías de plomo ácido.)
ADVERTENCIA
¡Peligro! de causticación!
- Rellenar con agua cuando la
batería está descargada puede provocar
una salida de ácido.
- Cuando trate con ácido de baterías,
lleve siempre unas gafas de seguridad y
respetar las normas, para evitar lesiones
y daños a la ropa.
- Lavar inmediatamente con mucha agua
las posibles salpicaduras de ácido sobre
Montaje de la barra de la aspiración
Tipo de bateria Cargador
9.385-084.0 9.385-230.0
9.385-268.0 9.385-230.0
9.385-565.0 9.385-230.0
la piel o la ropa.
CUIDADO
¡Peligro de daños!
– Utilizar únicamente agua
destilada o desalada para rellenar las
baterías.
– No utilizar más sustancias (los llamados
agentes de mejora), de lo contrario
desaparecerá la garantía.
- Substituir las baterías por otras del
mismo tipo.
→ Coloque la barra de aspiración en su
soporte de modo que la chapa perlada
quede por encima del soporte.
→ Apriete las tuercas de mariposa.
→ Coloque la manguera de aspiración.
PELIGRO
¡Peligro de lesiones!
En caso de peligro, soltar el interruptor de
seguridad/pedal de marcha.
→ Abrir el cierre del depósito de agua
limpia.
→ Llenar con agua limpia (máximo 60ºC)
hasta el borde inferior de la boca de
llenado.
→ Cerrar el cierre del depósito de agua
limpia.
ADVERTENCIA
Peligro de daños en la instalación.
Utilice únicamente el detergente
recomendado. En caso de usar otros
detergentes, el propietario-usuario
asume unos mayores riesgos en lo que
a la seguridad durante el funcionamiento
y al peligro de sufrir accidentes se
reere. Utilice únicamente detergentes
que no contengan disolventes, ácidos
clorhídricos ni ácidos hidrouóricos.Tener
en cuenta las indicaciones de seguridad
de los detergentes.
Indicación: No utilice detergentes
altamente espumosos.
Detergente recomendado:
Para cualquier tipo de aplicación, el
detergente recomendado es: RM755 de
la Kärcher.
→ Introducir el detergente en el depósito
de agua limpia.
Indicación:
El cabezal de limpieza sigue trabajando
sin alimentación de líquido si el depósito
de agua limpia está vacío.
Funcionamento
Adición de combustibles
Agua limpia
Detergente
Ajuste de caudal de agua
