13
安裝方法
HOW TO INSTALL
After completion of the installation work, be
sure the condition between the main body and
the adapter is proper. It can be checked from
the inspection hole.
提示事 項
Notice
安裝完 成後，請務必從點檢 口確認機體 與出風口接 頭
的安裝 是否到位。
9
Cross screwdriver
(not longer than 150 mm)
十字螺 絲刀
(長度不 大於150 mm)
Self-tapping
screws 4 x8
自攻螺 絲
4x8

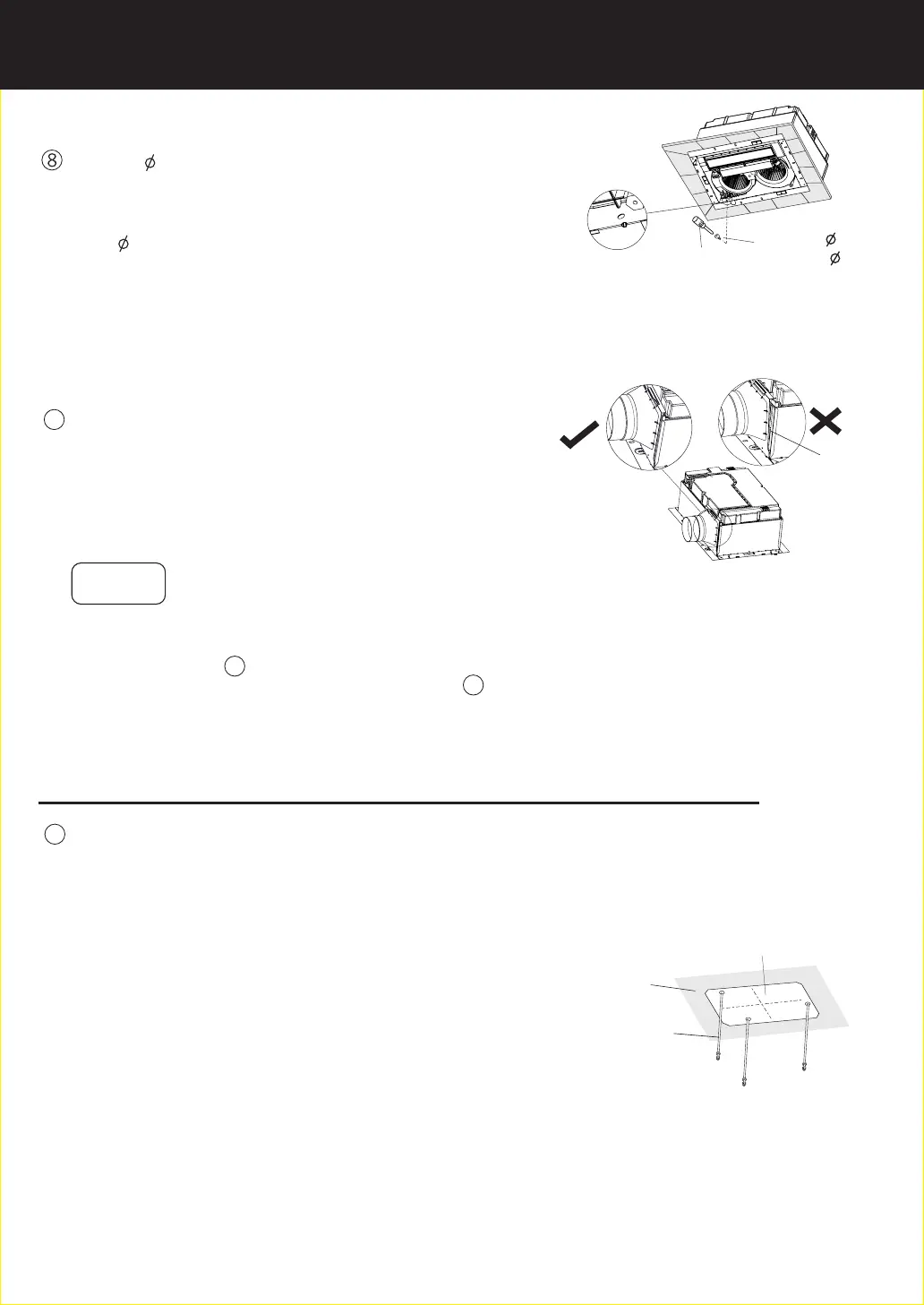

Use one 4 x 8 self-tapping screw to fix the
adapter. Be sure to fix this screw because it
can prevent the main body from falling off
the ceiling board.
用 顆 的自攻 螺絲將 牢固地 固定1 4x8 出風 口接頭 ，
。此螺絲 能起到防止機體脫落 的作用，請 務必安裝
1-3 Main body installation
Method 3 Ceiling board has not been installed
1
機體的安裝
方法三 未裝天花板吊裝
Unit: mm
單位：mm
Positioning and installing the suspenders.
吊桿的 定位安裝。
Ceiling
水泥板
Suspender
吊桿
安裝用 紙板
Installationcardboard
Paste the installation cardboard provided on the
position where the main body is intended to be
installed.
將產品 附帶的安裝用紙板， 粘貼在機體 預定安裝的 位置。
Fix the suspenders on the ceiling according to the
location holes as shown in the installation cardboard.
按照安 裝用紙板所示的吊桿 固定位置， 將吊桿固定 於水泥板上。
(1)
(2)
Installation cardboard
安裝用紙板
如機體 與出風口接頭未貼緊 ， 會導致漏 風，及影響 中 防止機體脫落的作用 。
8
If the body and the adapter are not tightly attached, it will cause
air leakage and affect the function of preventing the body from
falling off in step .
8
Gap
縫隙
To Next Page
