NOTA: Nel sollevare il corpo principale della macchina dalla scatola, NON usare le
maniglie nere degli utensili di taglio.

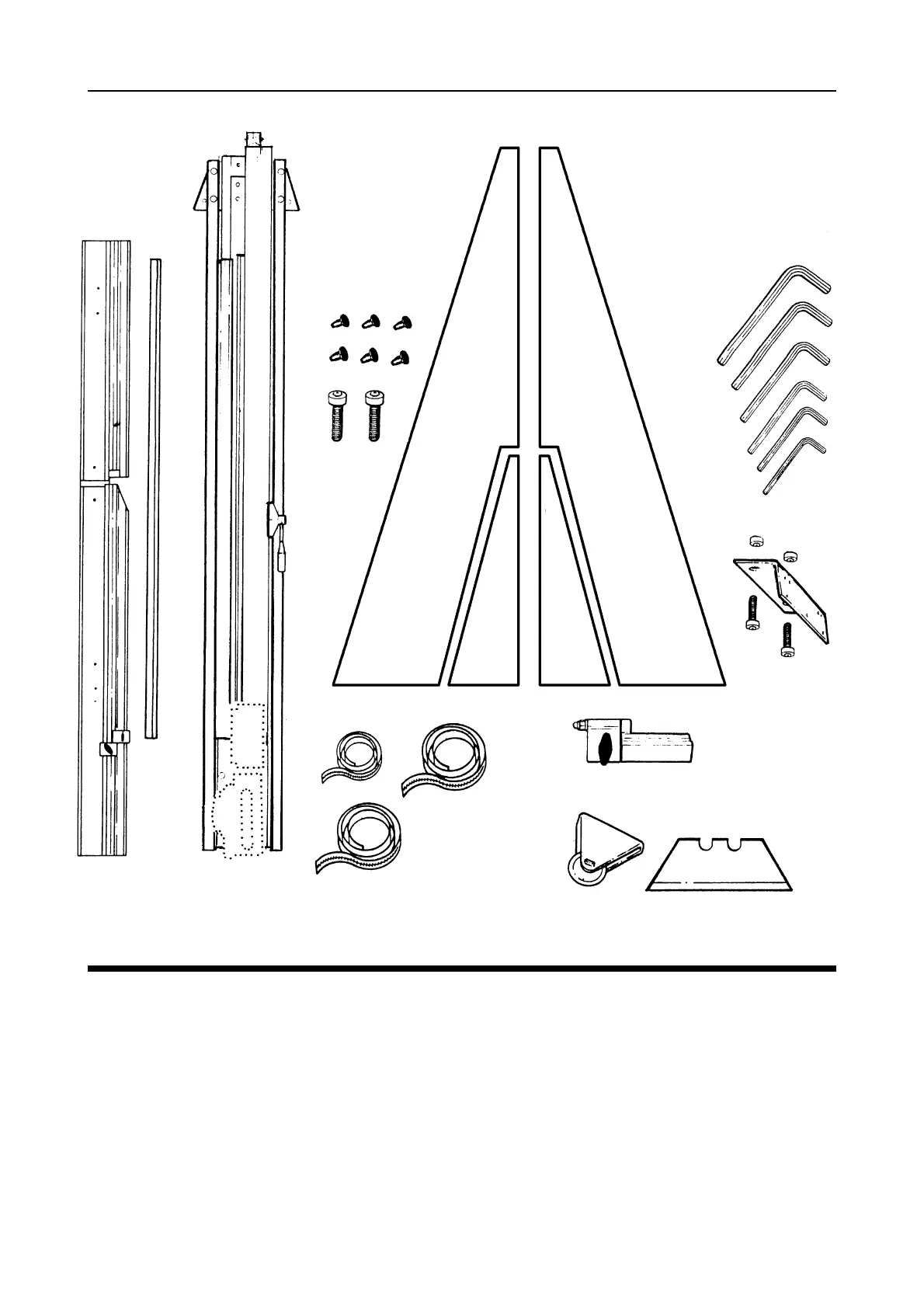

2.1 Disimballaggio della macchina 2.1
11. Viti M8
12. Chiavi a brugola
2.0, 2.5, 3.0, 4.0, 5.0, 6.0mm
13. Fermo sinistro di produzione
14. Rotella tagliavetro di ricambio
15. Lame di ricambio
*
NOTA: Le disposizione della testa di
taglio variano secondo il modello di
macchina
1. Corpo principale della macchina
*
2. Braccio di squadratura
3. Pannello di fondo sinistro grande
4. Pannello di fondo sinistro piccolo
5. Pannello di fondo destro grande
6. Pannello di fondo destro piccolo
7. Staffa di montaggio alla parete
8. Righe di misurazione
9. Strisce della allineamento a vista
di ricambio
10. Chiodi di plastica
