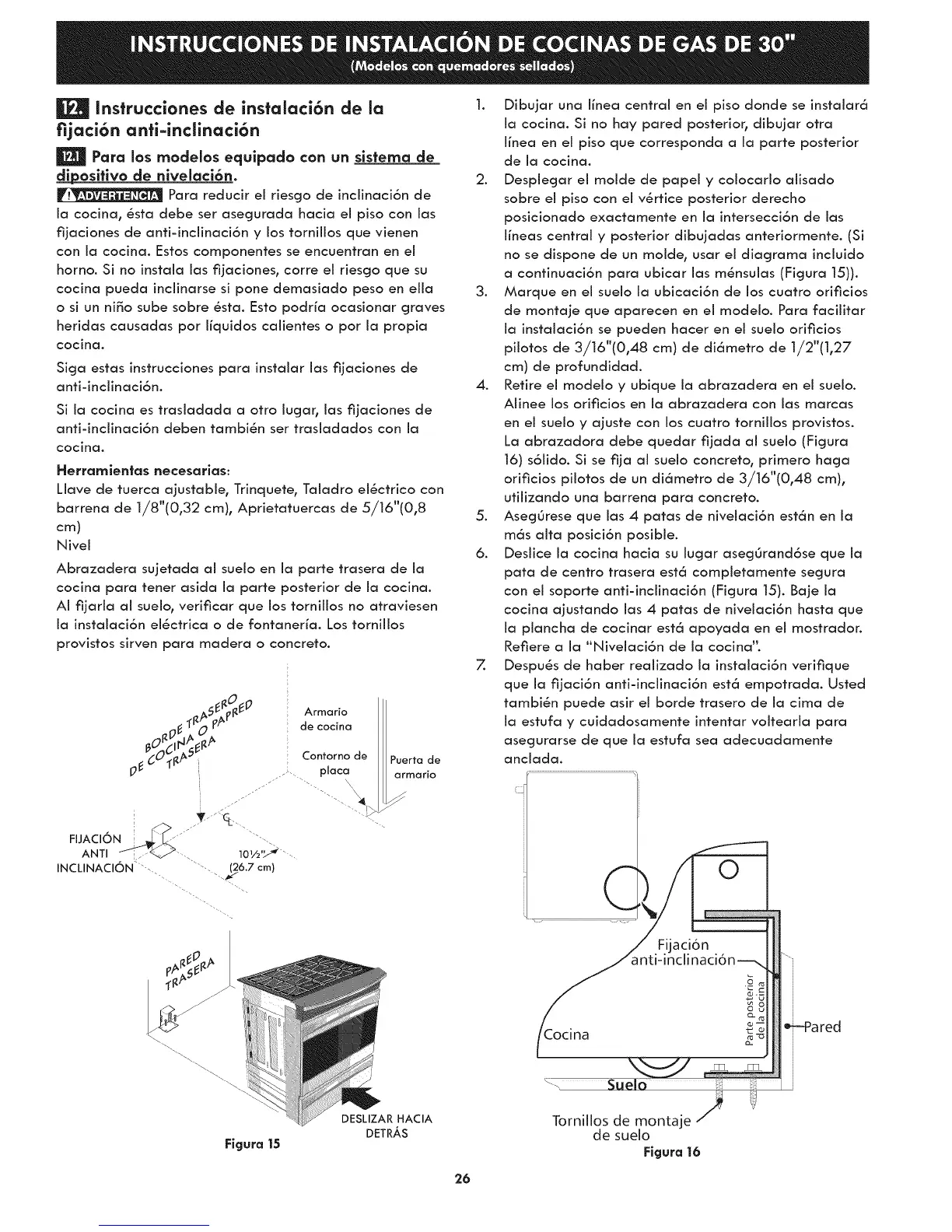

Instrucciones de instalaci6n de la
fijaci6n anti-indinaci6n
Para los modeios equipado con un sistema de
diposifivo de nivelaci6n.
Para reducir el riescjo de indinaci6n de
la cocina, 6sta debe ser asecjurada hacia el piso con las
fijaciones de anti-inclinaci6n y los tornillos que vienen
con la cocina. Estos componentes se encuentran en el
horno. Si no instala las fijaciones, corre el riescjo que su
cocina pueda inclinarse si pone demasiado peso en ella
o si un ni_o sube sobre 6sta. Esto podria ocasionar cjraves
heridas causadas por liquidos calientes o por la propia
Cocina.
Sicja estas instrucciones para instalar las fijaciones de
anti-indinaci6n.
Si la cocina es trasladada a otro lucjar, las fijaciones de
anti-inclinaci6n deben tambi6n ser trasladados con la
Cocina.
Herramlen|as necesarlas:
Liave de tuerca ajustable, Trinquete, Taiadro ei_ctrico con
barrena de 1/8"(0,32 cm), Aprietatuercas de 5/16"(0,8
cm)
Nivel
Abrazadera sujetada ai suelo en ia parte trasera de ia
cocina para tener asida ia parte posterior de la cocina.
Ai fijaria ai suelo, verificar que los tornillos no atraviesen
ia instaiaci6n ei6ctrica o de fontaneria. Los tornillos
provistos sirven para madera o concreto.
gp_ _gO F_r
p_ g_'T g_
I "
FIJACION _/_ """'''''CL'"
ANTI / _./.. 101/2./_. ....
INCLINACI6N"" .. "-. --. (_6.7 cm)
Armario
de cocina
Contorno de
p[aca
Puerta de
armario
1. Dibujar una iinea central en ei piso donde se insta[ar6
la cocina. Si no hay pared posterior, dibujar otra
linea en el piso que corresponda a la parte posterior
de la cocina.
2. Desplecjar el molde de papel y colocaHo alisado
sobre el piso con el v6rtice posterior derecho
posicionado exactamente en la intersecci6n de las
lineas central y posterior dibujadas anteriormente. (Si
no se dispone de un molde, usar el diacjrama incIuido
a continuaci6n para ubicar las m6nsulas (F:icjura 15)).
3. Marque en el suelo la ubicaci6n de los cuatro orificios
de montaje que aparecen en el modelo. Para facilitar
la instalaci6n se pueden hacer en el suelo orificios
pi[otos de 3/16"(0,48 cm) de di6metro de 1/2"(1,27
cm) de profundidad.
4. Retire el modelo y ubique la abrazadera en el suelo.
Alinee los orificios en la abrazadera con las mamas
en el suelo y ajuste con los cuatro tornillos provistos.
La abrazadora debe quedar fijada a! suelo (Ficjura
16) s61ido. Si se ilia al suelo concreto, primero hacja
orificios pilotos de un di6metro de 3/16"(0,48 cm),
utilizando una barrena para concreto.
5. Asecj6rese que las 4 patas de niveIaci6n est6n en la
m6s alta posici6n posible.
6. Deslice la cocina hacia su lucjar asecj6rand6se que la
pata de centro trasera est6 completamente secjura
con el soporte anti-inciinaci6n (Ficjura 15). Baje la
cocina ajustando [as 4 patas de nivelaci6n hasta que
la plancha de cocinar est_l apoyada en e[ mostradon
Refiere a [a "Nivelaci6n de la cocina".
7. Despu6s de haber realizado la instalaci6n verifique
que la fijaci6n anti-inclinaci6n est6 empotrada. Usted
tambi6n puede asir e[ borde trasero de la cima de
la estufa y cuidadosamente intentar voltearla para
asecjurarse de que la estufa sea adecuadamente
anclada.
Fijaci6n
Figura 15
DESLIZAR HACIA
DETR,_S
Tornillos de montaje
de suelo
Figura 16
26
