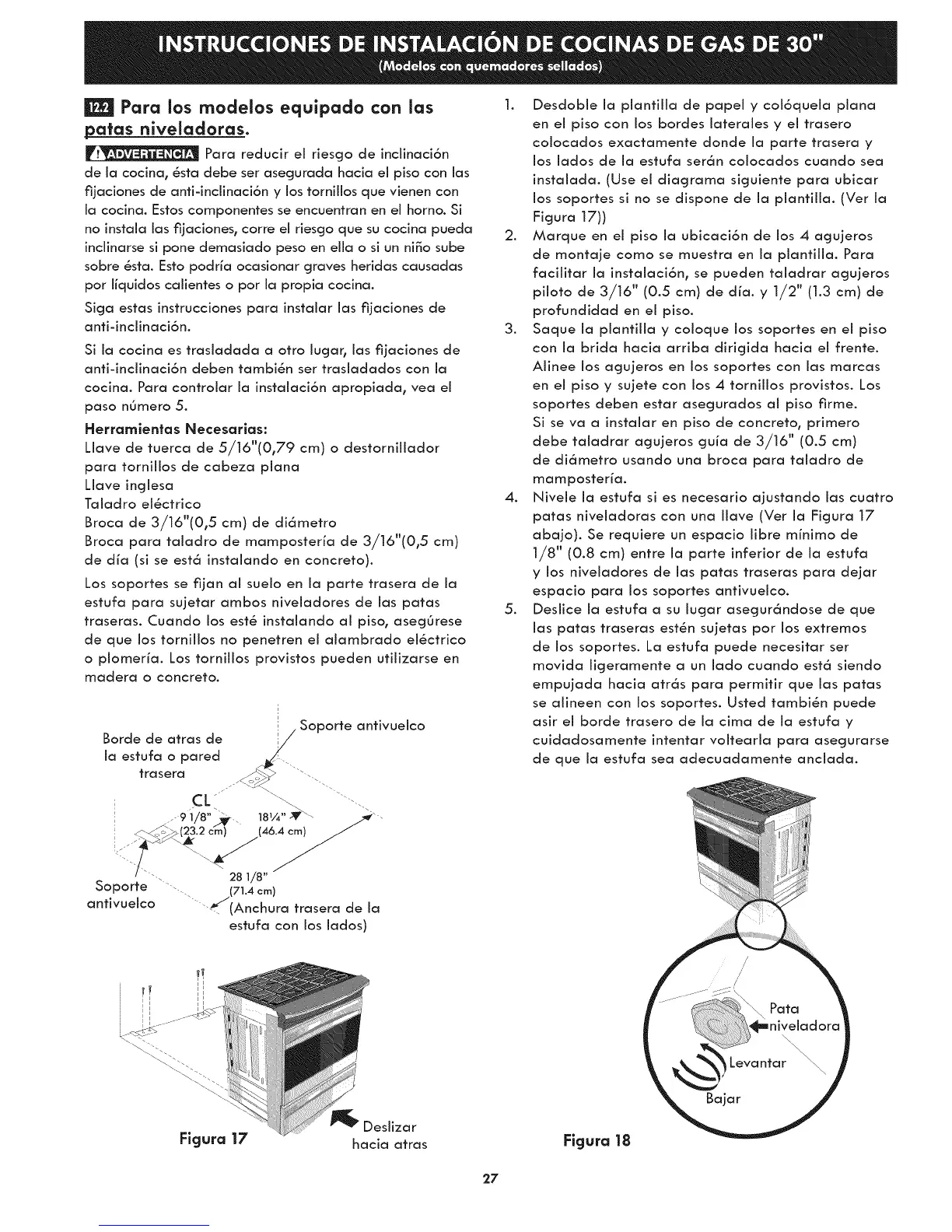

| Para los rnodelos equipado con las
paras niveladoras.
Para reducir el riescjo de inciinaci6n
de la cocina, _sta debe ser asecjurada hacia el piso con las
fijaciones de anti-inciinaci6n y los tornillos que vienen con
ia cocina. Estos componentes se encuentran en ei horno. Si
no instaia ias fijacioneso corre ei riescjo que su cocina pueda
inciinarse si pone demasiado peso en ella o si un ni_o sube
sobre 8sta. Esto podria ocasionar cjraves heridas causadas
por iiquidos caiientes o por ia propia cocina.
Sicja estas instrucciones para instaiar ias fijaciones de
anti-inciinaci6n.
Si ia cocina es trasiadada a otro lucjar, ias fijaciones de
anti-inciinaci6n deben tambiSn ser trasiadados con ia
cocina. Para controiar ia instaiaci6n apropiada, vea ei
paso n0mero 5.
Herramlentas Necesarlas:
Liave de tuerca de 5/16"(0,79 cm) o destornillador
para tornillos de cabeza piana
Liave incjiesa
Taladro el_ctrico
Broca de 3/16"(0,5 cm) de di6metro
Broca para taiadro de mamposteria de 3/16"(0,5 cm)
de dia (si se est6 instalando en concreto).
Los soportes se fijan al suelo en la parte trasera de la
estufa para sujetar ambos niveladores de las patas
traseras. Cuando los est_ instaiando al piso, asecjOrese
de que los tornillos no penetren el aiambrado ei_ctrico
o piomeria. Los tornillos provistos pueden utilizarse en
madera o concreto.
Borde de atras de
Soporte
antivueIco
ia estufa o pared z_!_"
_ (23.2 c'm) (46.4 cm)
28 I/8"
Soporte "-. (71.4 cm)
antivuelco ....-_'rJ(Anchura trasera de la
estufa con los lados)
1. Desdobie ia plantilla de papei y coi6quela piana
en ei piso con los bordes iaterales y ei trasero
colocados exactamente donde ia parte trasera y
los lados de la estufa ser6n colocados cuando sea
instaiada. (Use ei diacjrama sicjuiente para ubicar
los soportes si no se dispone de ia piantiiia. (Ver ia
Ficju ra 17))
2. Marque en ei piso ia ubicaci6n de los 4 acjujeros
de montaje como se muestra en ia piantiiia. Para
facilitar la instaiaci6n, se pueden taiadrar acjujeros
piloto de 3/16" (0.5 cm) de dia. y 1/2" (1.3 cm) de
profundidad en el piso.
3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Aiinee los acjujeros en los soportes con las marcas
en el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme.
Si se va a instalar en piso de concreto, primero
debe taladrar acjujeros cjuia de 3/16" (0.5 cm)
de di6metro usando una broca para taladro de
mamposteria.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una Ilave (Ver la Ficjura 17
abajo). Se requiere un espacio libre minimo de
1/8" (0.8 cm) entre la parte inferior de la estufa
y los niveladores de las patas traseras para dejar
espacio para los soportes antivuelco.
5. Deslice la estufa a su lucjar asegur_ndose de que
las patas traseras est_n sujetas por los extremos
de los soportes, ka estufa puede necesitar ser
movida licjeramente a un lado cuando est6 siendo
empujada hacia atr6s para permitir que las patas
se alineen con los soportes. Usted tambiSn puede
asir el borde trasero de la cima de la estufa y
cuidadosamente intentar voltearla para asecjurarse
de que la estufa sea adecuadamente anclada.
Desiizar
Figura 17 hacia atras
Figura 18
27
