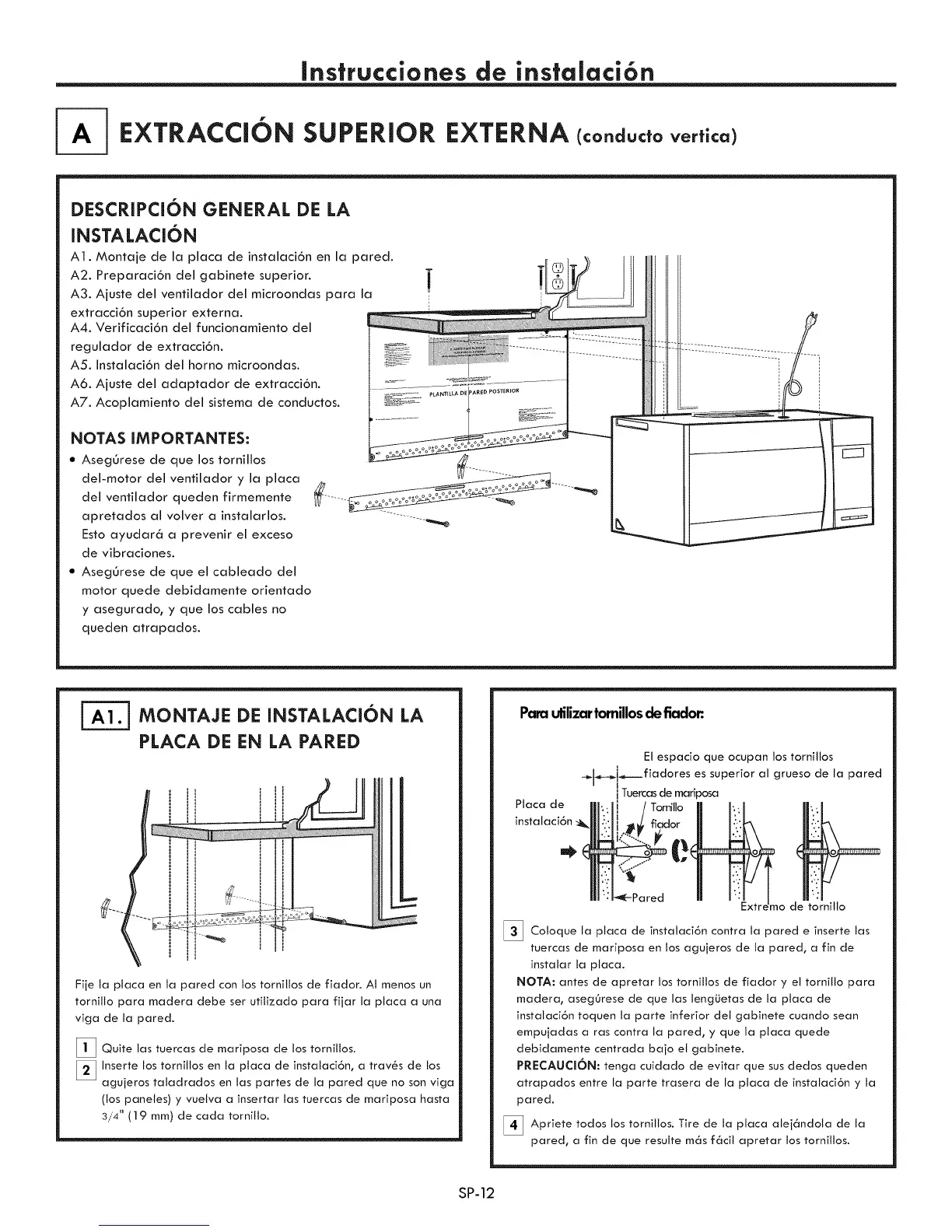

Kenmore 79080373310 - Montaje de Instalaci6 N la Placa Pared

Instrucciones de instalaci6n
I-AI E×TRACCION SUPERIOR EXTERNA (conductovertica)
DESCRIPCI6N GENERAL DE LA
INSTALACI6N
A1. Montaje de la placa de instalaci6n en la pared.
A2. Preparaci6n del gabinete superior.
A3. Ajuste del ventilador del microondas para la
extracci6n superior externa.
A4. Verificaci6n del funcionamiento del
regulador de extracci6n. _
A5. Instalaci6n del horno microondas.
A6. Ajuste del adaptador de extracci6n.
A7. Acoplamiento del sistema de conductos. _:
NOTAS IMPORTANTES:
• AsegOrese de que los tornillas
del-motor del ventilador y la placa
del ventilador queden firmemente
apretados al volver a instalarlos.
Esto ayudara a prevenir el exceso
de vibraciones.
• AsegOrese de que el cableado del
motor quede debidamente orientado
y asegurado, y que los cables no
queden atrapados.
[A_. MONTAJE DE INSTALACION LA
PLACA DE EN LA PARED
i
Fije la placa en la pared con los tornitlos de fiador. AI menos un
tornitto para madera debe ser utitizado para fijar la placa a una
viga de la pared.
_ Quite los tuercas de mariposa de los tornitlos.
[_ nserte los tornitlos en ta placa de instalaci6n, a trav6s de los
agujeros taladrados en los partes de la pared que no son viga
(los paneles) y vuelva a insertar las tuercas de mariposa hasta
3/4" (19 mm) de cada tornitlo.
ParauSlizartomillosdefiador.
El espacio que ocupan los tornitlos
-_,l___j____fiadores es superior al grueso de la pared
I Tuercas de mari _osa
Placa de _m
instalacidn
o de tornilto
[3_ Coloque la de instalaci6n la inserte los
placa contra pared e
tuercas de mariposa en los agujeros de la pared, a fin de
instalar la ptaca.
NOTA: antes de apretar los tornillos de fiador y el tornillo para
madera, asegOrese de que los leng_Jetas de la placa de
instalaci6n toquen la porte inferior det gabinete cuando sean
empujadas a ras contra la pared, y que la placa quede
debidamente centrada bajo el gabinete.
PRECAUCION: tenga cuidado de evitar que sus dedos queden
atrapados entre la parte trasera de la placa de instalaci6n y la
pared.
_!_ Apriete todos los tornillos. Tire de la placa alej6ndola de la
pared, a fin de que resutte mas facit apretar los tornitlos.
SP-12
