3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Terminal de la antena
Fusible (10 A)

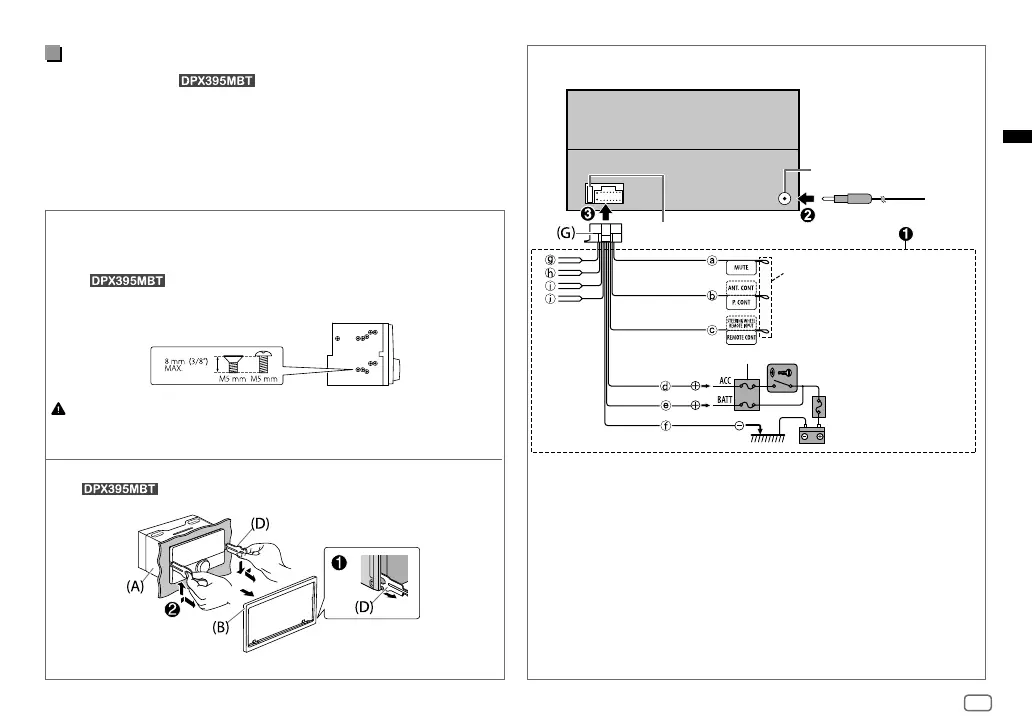

Conexión del cableado
a Marrón: Conecte al dispositivo
equipado con la función de
silenciamiento para silenciar esta
unidad
b Azul/blanco: Al terminal de
control de potencia, cuando
utiliza el amplificador de potencia
opcional, o al terminal de control
de la antena en el vehículo
c Luz azul/amarilla: Al adaptador
del mando a distancia del volante
de la dirección
d Rojo: Encendido de 12 V
e Amarillo: Batería de 12 V
f Negro: Tierra
g Blanco ª, Blanco/negro ·:
Altavoz delantero (izquierdo)
h Gris ª, Gris/negro ·:
Altavoz delantero (derecho)
i Verde ª, Verde/negro ·:
Altavoz trasero (izquierdo)
j Púrpura ª, Púrpura/negro ·:
Altavoz trasero (derecho)
Desmontaje de la unidad
(Para
)
Instalación de la unidad (sin manguito de montaje)
Alinee los orificios de la unidad (en ambos lados) con la ménsula de montaje
del vehículo y fije la unidad con los tornillos suministrados.
• Para
: Retire de la unidad, el manguito de montaje y la placa
embellecedora.
Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede
dañar la unidad.
Lista de piezas
(Piezas suministradas para )
(Piezas suministradas para todos los modelos)
(A) Manguito de montaje (×1)
(B) Placa embellecedora (×1)
(C) Placa embellecedora (solo para
coches Toyota) (×1)
(D) Herramienta de extracción (×2)
(E) Tornillos de cabeza esférica (×6)
(M5 × 8 mm)
(F) Tornillo de cabeza plana (×6)
(M5 × 8 mm)
(G) Mazo de conductores (×1)
Si no se ha realizado ninguna conexión, no
deje que el cable sobresalga de la lengüeta.
Caja de fusibles del vehículo
Interruptor de encendido
DPX395MBT_K_QSG_SP.indd 3DPX395MBT_K_QSG_SP.indd 3 14/4/2022 5:20:17 PM14/4/2022 5:20:17 PM
