NXR-700H
13
CIRCUIT DESCRIPTION /
电路说明
1. Outline
The NXR-700H is a VHF repeater operating in the 146~
174MHz frequency range.
2. Transmitter unit
The transmitter unit (X56-311 A/3) consists of the follow-
ing circuit.
(1) Internal/external reference circuit
(2) Transmitter reference 19.2MHz PLL circuit
(3) Transmitter Modulation 19.2MHz PLL circuit
(4) Transmitter DDS circuit
(5) Transmitter main PLL circuit
(6) Driver circuit
(7) Modulation level adjustment circuit
(8) AVR circuit
(9) Other circuits
2-1. Internal/external reference circuit
The internal/external reference circuit automatically
switches signals used as reference signals among the
5.99MHz internal DDS, the 10MHz external reference signal
and the 10MHz OCXO unit.
If no OCXO unit is installed, and there is no external refer-
ence signal, the 5.99MHz internal DDS (IC601) is selected
as the reference signal.
If the OCXO unit is installed and there is no external refer-
ence signal, the 10MHz OCXO unit is selected as the refer-
ence signal.
If an external reference signal (CN408/ 10MHz/ 0dBm or
higher/ Zin=50
Ω
) is input, the external reference signal is
selected as the reference signal irrespective of an existing
OCXO unit.
The internal/external reference circuit consists of Q419,
Q418, D401, D403, D404, Q430, Q422, D601 and IC407.
The DDS circuit consists of X601, IC602, IC601, Q606,
CF601, Q603 and D602.
If either the OCXO 10MHz or external reference 10MHz
is selected as the reference signal, the reference output ter-
minal outputs the reference signal (CN403/ 10MHz/ +9dBm/
Zout=50
Ω
). This circuit consists of Q431, Q420 and Q425.
SW
OSC
X601
BUFF
IC602
BUFF
IC407
PLL IC
IC404
BPF
CF601
DDS
IC601 Q606
LPF
LPF
LPF
LPF
Q603
Q422Q430
LPF
Q425Q420Q431
Q419
D601
D602
SW
D404
D405
CN403
REF_OUT
CN408
REF_IN
CN407
OCXO
TX UNIT

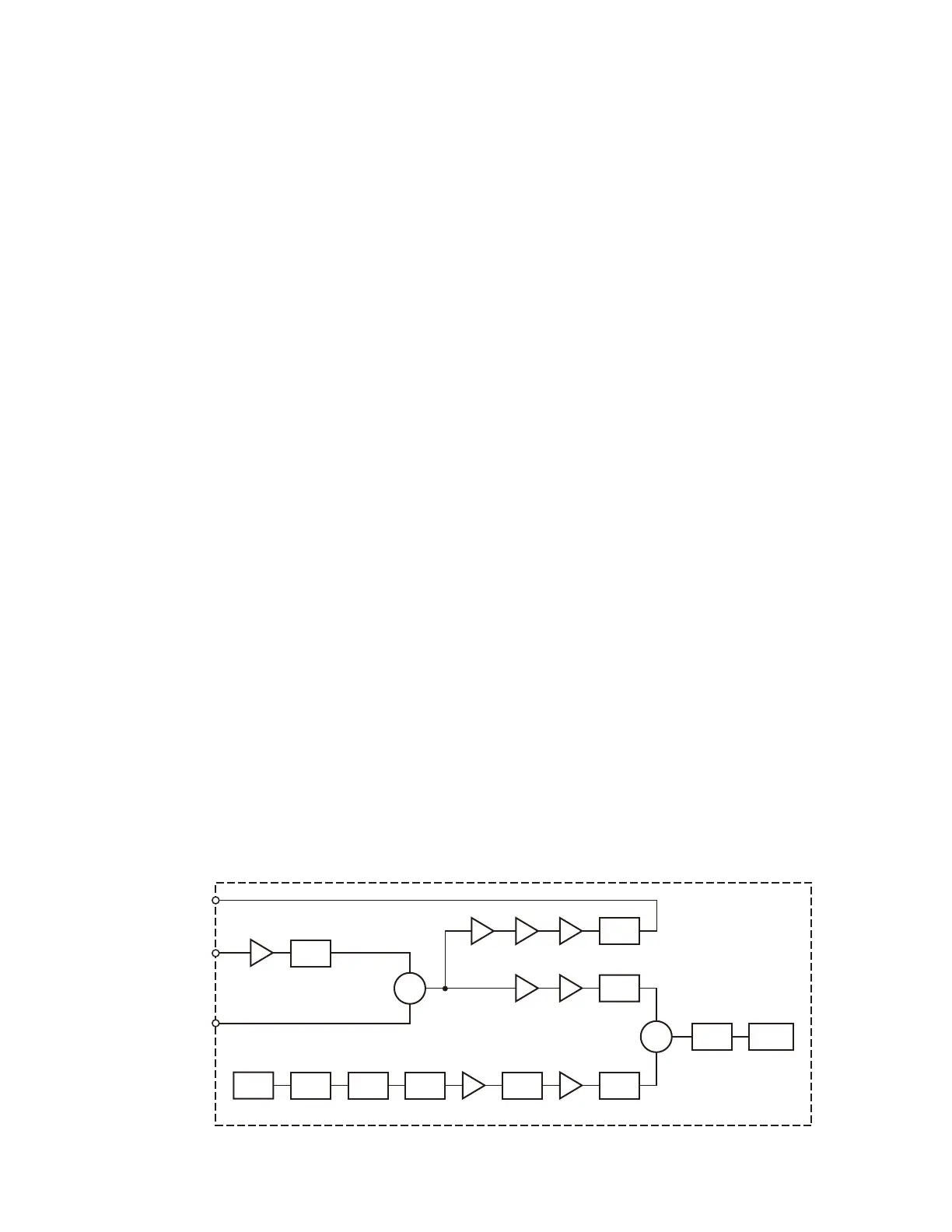

Fig. 1 Internal/external reference circuit /
图 1 内部 / 外部基准电路
1. 概述
NXR-700H 是在 146
~
174MHz 频率范围内工作的 VHF 中继台。
2. 发射机单元
发射机单元 (X56-311 A/3) 由以下电路组成。
(1) 内部 / 外部基准电路
(2) 发射机基准 19.2MHz PLL 电路
(3) 发射机调制 19.2MHz PLL 电路
(4) 发射机 DDS 电路
(5) 发射机主 PLL 电路
(6) 驱动电路
(7) 调制电平调整电路
(8)AVR 电路
(9) 其它电路
2-1. 内部 / 外部基准电路
内部 / 外部基准电路自动切换 5.99MHz 内部 DDS、10MHz 外
部基准信号和 10MHz OCXO 单元当中用作基准信号的信号。
如果未安装 OCXO 单元，而且没有外部基准信号，5.99MH z
内部 DDS(IC601) 将被选为基准信号。
如果安装有 OCXO 单元，而且没有外部基准信号，10M Hz
OCXO 单元将被选为基准信号。
如果输入了外部基准信号 (CN408/10MHz/0dBm 或更高/
Zi n=50Ω )，则不论是否存在 OCXO 单元，外部基准信号都将
被选为基准信号。
内部 / 外部基准电路由 Q419、Q418、D401、D403、D404、
Q430、Q422、D601 和 IC407 组成。
D D S 电 路由 X601、IC602、IC601、Q606、CF601、Q603 和
D602 组成。
如果 OCXO 10MHz 或外部基准 10MHz 被选为基准信号，基准
输出端子将输出基准信号 (CN403/10MHz/+9dBm/Zout=50Ω)。
该电路由 Q431、Q420 和 Q425 组成。
