8 Rozhraní RS 232 C
8.1 Technické údaje
 8-bitový kód ASCII
 1 start bit, 8 bitová data, 1 stop bit, bez paritního bitu
 volitelná rychlost přenosu: 1200, 2400, 4800, , 9600 jednotek Baud
 nutná miniaturní zásuvka (9-pinová, D-Sub)
 bezporuchový provoz pouze s vedením vhodným k rozhraní firmy KERN (max. 2
m)

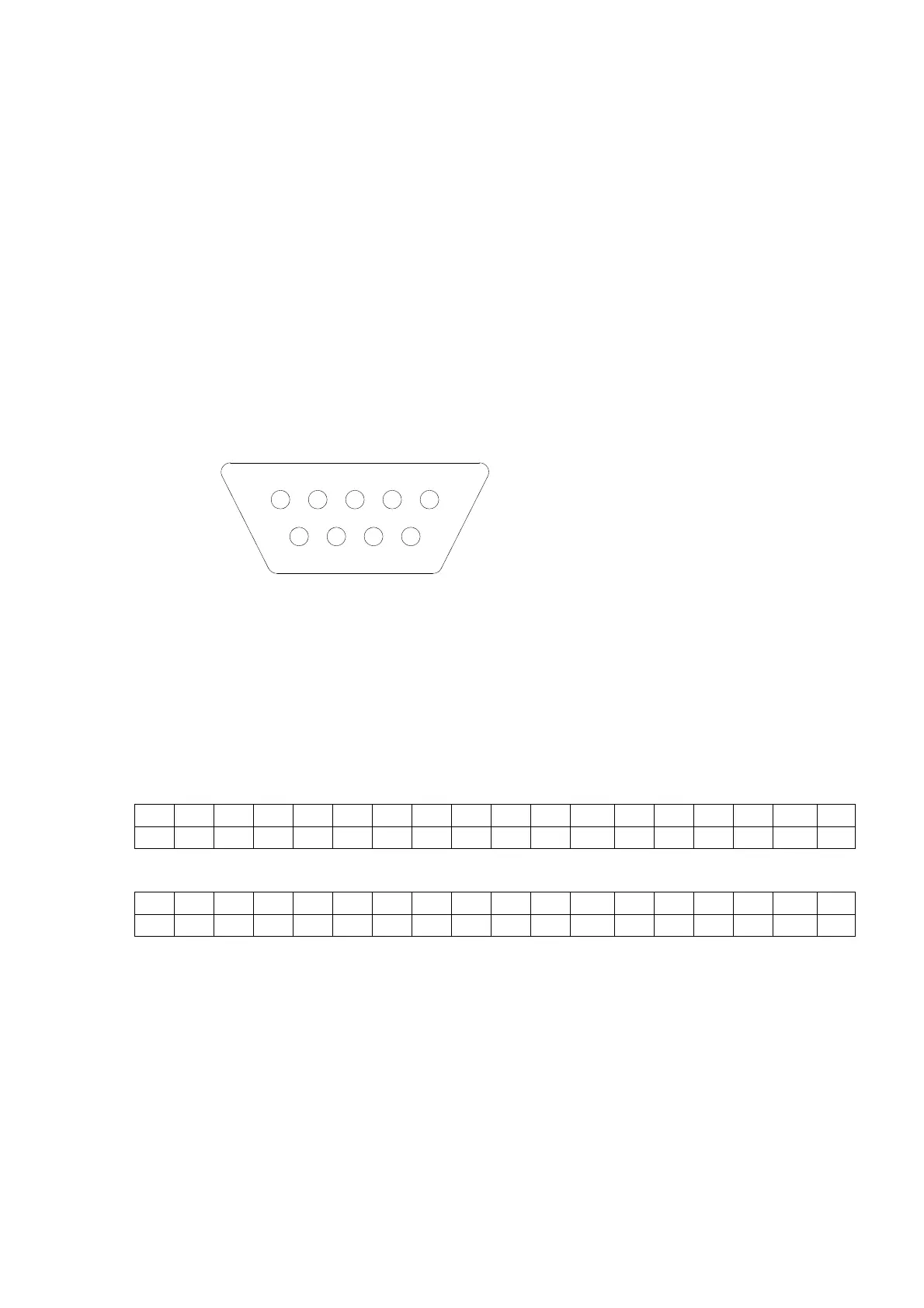

8.2 Struktura pinů zásuvky váhy (čelní pohled)
5 1
9 6
Pin 2: přenos dat (Transmit
data)
Pin 3: příjem dat (Receive
data)
Pin 5: uzemnění (Signal
ground)
8.3 Popis přenosů údaj
8.3.1 Pr PC
Zmáčknout tlačítko PRINT, v případě, když bude hodnota hmotnosti stabilní, bude
vyslána ve formátu LAPR.
a. Formát pro stabilní hodnotu hmotnosti/počet kusů/procentní vyjádření
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
M S N
1
N
2
N
3
N
4
N
5
N
6
N
7
N
8
N
9
N
10
B U
1
U
2
U
3
CR LF
b. Formát v případě chyby
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B B B B B B B B B B B E r r o r CR LF
