8 Datenausgang RS 232 C
8.1 Technische Daten
 8-bit ASCII Code
 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
 Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud
 Miniatur-Stecker notwendig (9 pol D-Sub)
 Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen-
den KERN- Schnittstellenkabel (max. 2m) sichergestellt

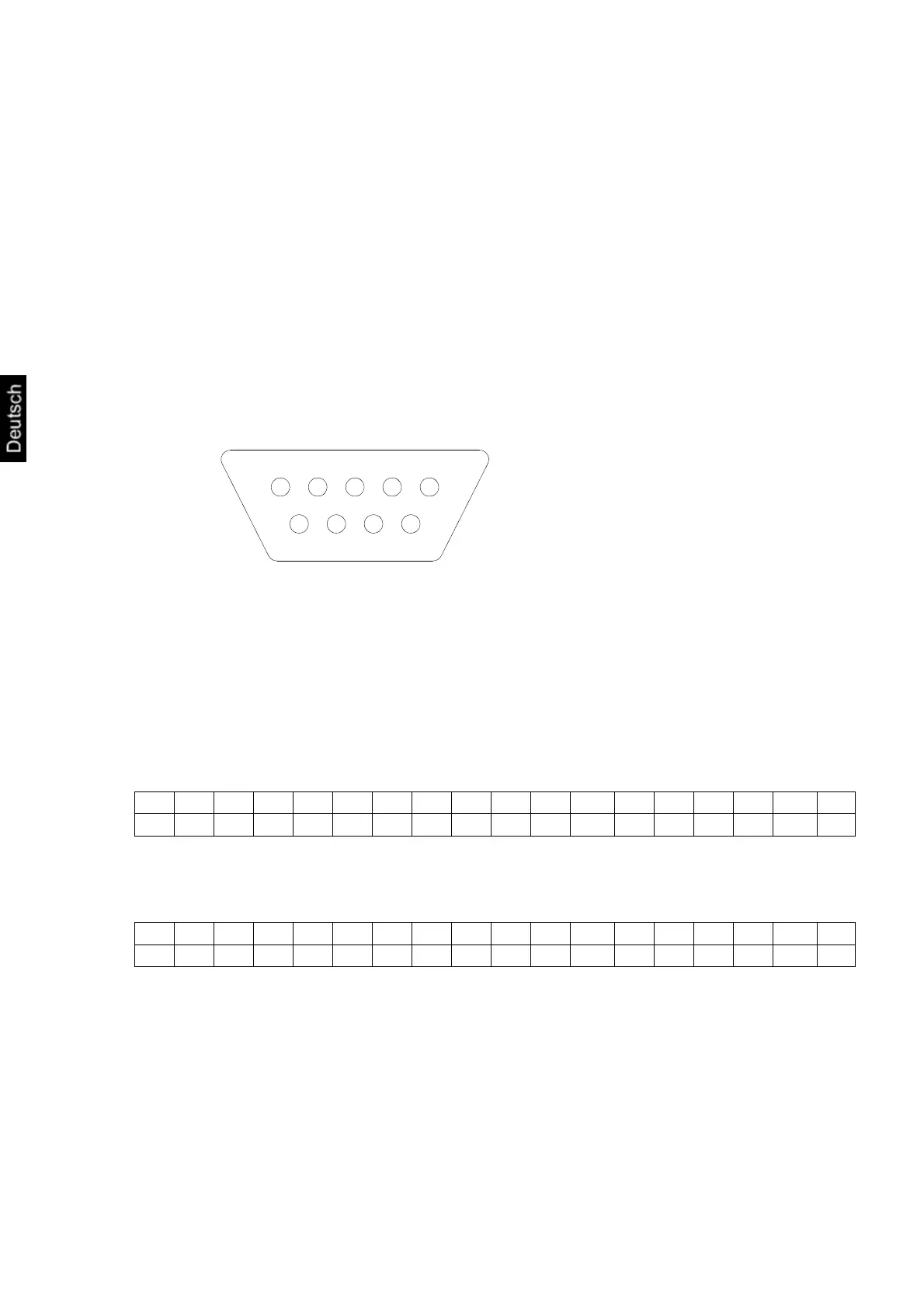

8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht)
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
8.3 Beschreibung des Datentransfers
8.3.1 Pr PC
PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen.
a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
M S N
1
N
2
N
3
N
4
N
5
N
6
N
7
N
8
N
9
N
10
B U
1
U
2
U
3
CR LF
b. Format im Fehlerfall
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B B B B B B B B B B B E r r o r CR LF
