8 Interface RS 232 C
8.1 Technische gegevens
 8-bit ASCII code
 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit
 transmissiesnelheid te kiezen: 1200, 2400, 4800, , 9600 baud
 miniatuurstekker (9-pin, D-Sub) noodzakelijk
 interfacebedrijf is gegarandeerd storingsvrij enkel met juiste interfacekabel van de
firma KERN (max. 2 m)

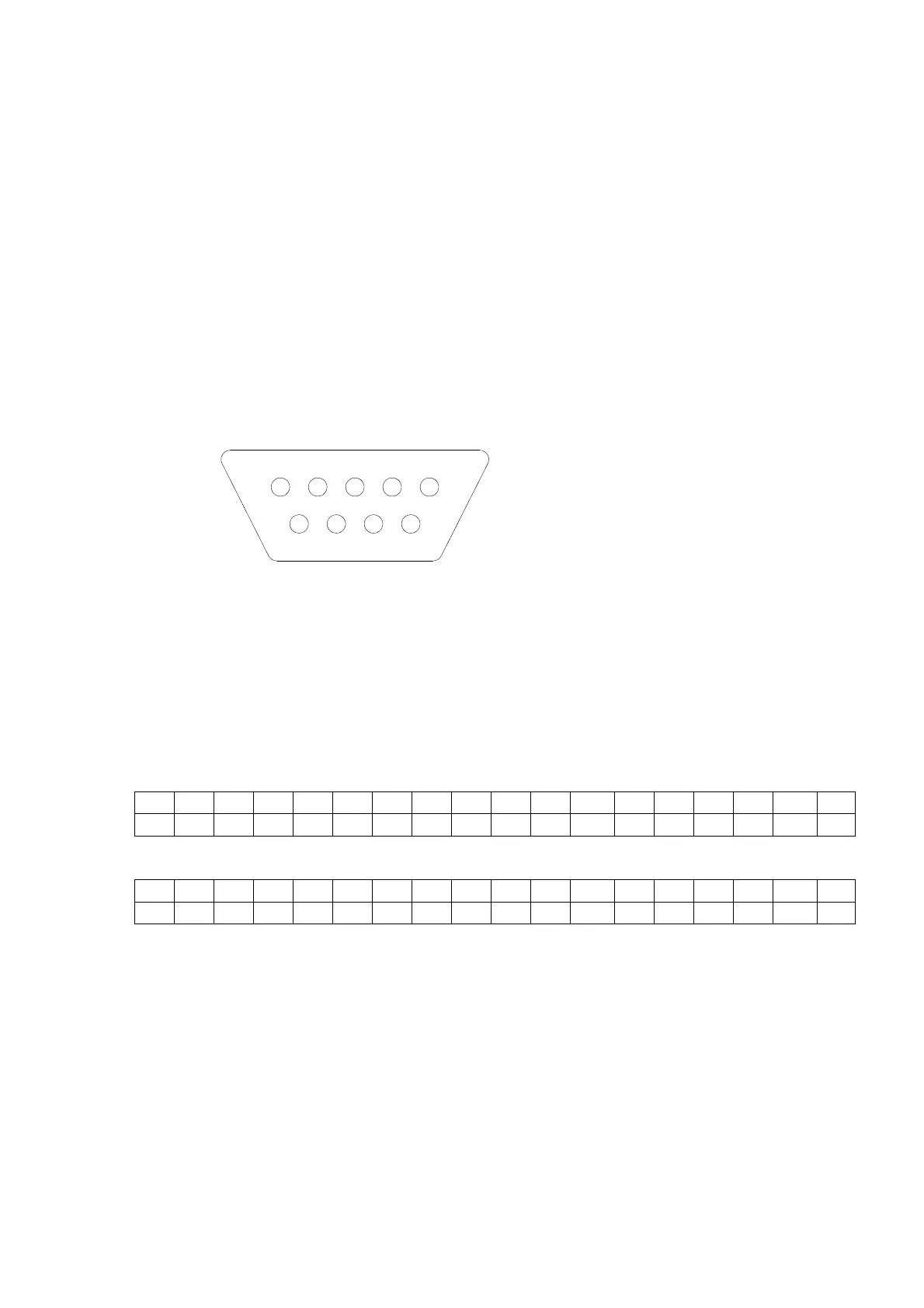

8.2 Pinvaststelling van uitgangscontact van de weegschaal (hoofdaanzicht)
5 1
9 6
Pin 2: gegevenstransmissie
(Transmit data)
Pin 3: gegevensontvangst
(Receive data)
Pin 5: gewicht (Signal
ground)
8.3 Beschrijving gegevenstransmissie
8.3.1 Pr PC
De toets PRINT drukken, bij stabiele waarde wordt het gewicht in LAPR formaat
verstuurd.
a. Formaat voor stabiele gewichtswaarde/aantal stuks/percentagewaarde
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
M S N
1
N
2
N
3
N
4
N
5
N
6
N
7
N
8
N
9
N
10
B U
1
U
2
U
3
CR LF
b. Formaat ingeval van een fout
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B B B B B B B B B B B E r r o r CR LF
