8 Salida de datos RS 232 C
8.1 Datos técnicos
 Código 8-bit ASCII
 1 bit inicial, 8 bits datos, 1 bit paro, ningún bit de paridad
 tasa baud seleccionable a 1200, 2400, 4800 y 9600 baud
 mini-ficha necesaria (9 pol D-Sub)
 al funcionar con interface, el funcionamiento sin fallos está sólo garantizado con
el respectivo cable de interface KERN (max. 2m)

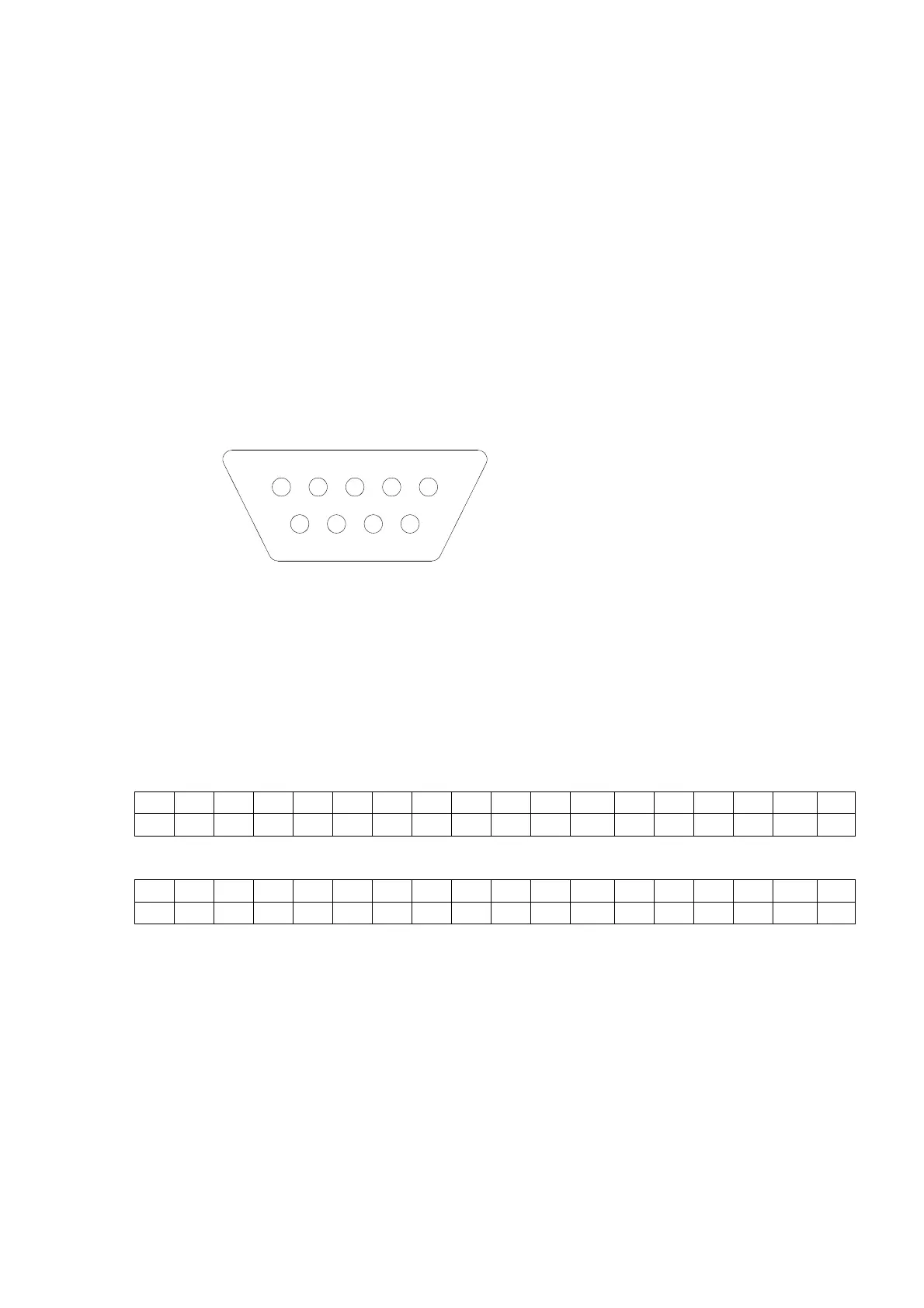

8.2 Dotación de los pines del conector salida de la balanza (vista frontal)
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
8.3 Descripción de la transferencia datos
8.3.1 Pr PC
Apretar la tecla PRINT, con peso estable, el formato es transferido desde LAPR.
a. Formato para valores estables para peso/cantidad piezas/indicación
porcentaje
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
M S N
1
N
2
N
3
N
4
N
5
N
6
N
7
N
8
N
9
N
10
B U
1
U
2
U
3
CR LF
b. Formato en caso de fallo
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B B B B B B B B B B B E r r o r CR LF
DE-BA-s-1052
32
