9 Interface RS 232 C
9.1 Dados técnicos
Código ASCII de 8 bits
1 bit de início, 8 bits de dados, 1 bit de paragem, sem paridade
velocidade de transmissão selecionável: 1200, 2400, 4800, 9600 e 19200 bauds
tomada em miniatura necessária (9-pinos, D-Sub)
O funcionamento da interface sem interferencias é garantida só ao usar cabo de
interface correspondente da empresa KERN (máx. 2 m)

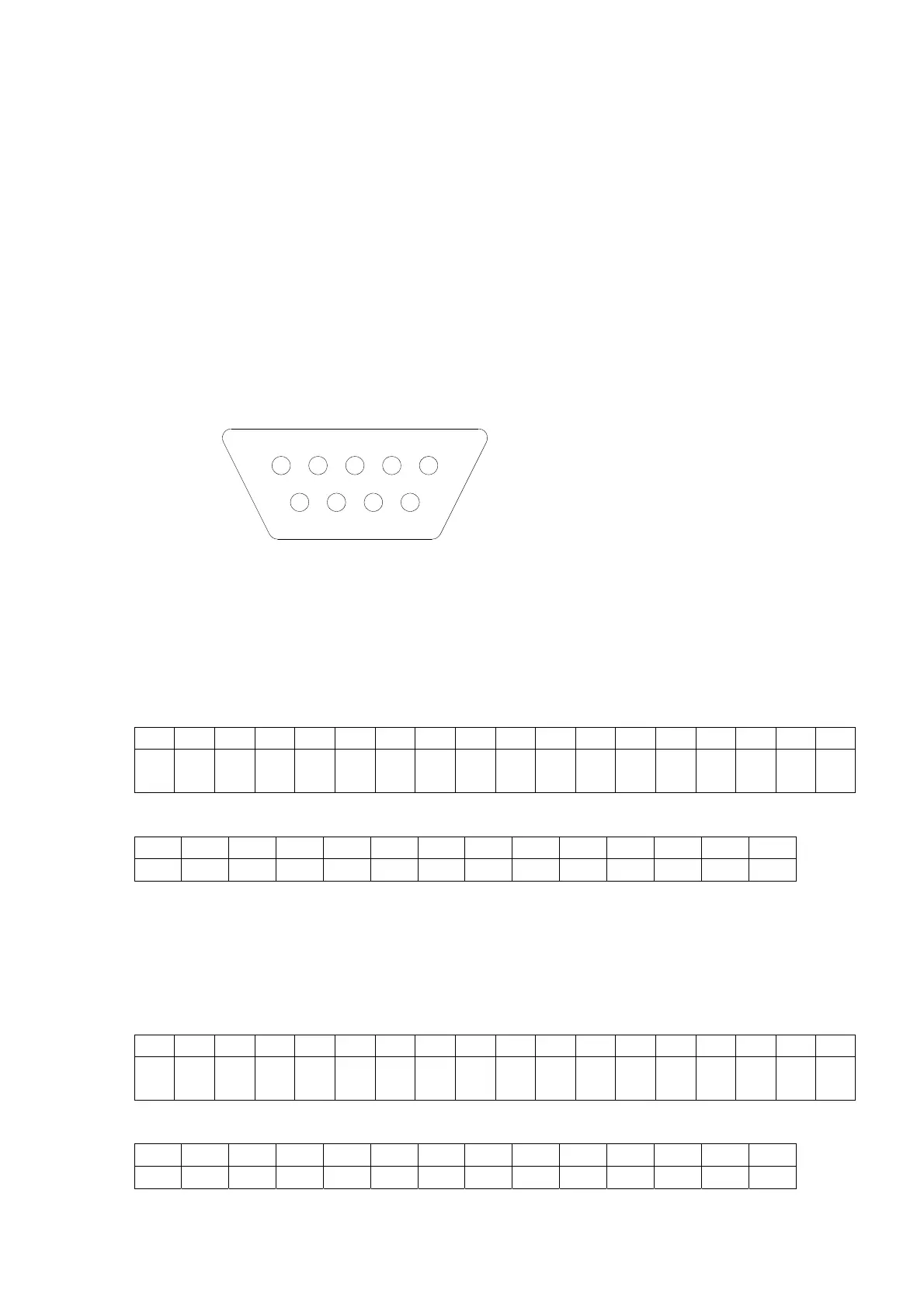

9.2 Colocação dos pinos na tomada de saída da balança (vista da frente)
5 1
9 6
Pino 2: transmissão de
dados (Transmit data)
Pino 3: recebimento de
dados (Receive data)
Pino 5: Sinal de terra (signal
ground)
9.3 Descrição da transferência de dados
9.3.1 Pr PC
Pressionar a tecla PRINT, se o valor for estável o peso será enviado no formato
LAPR.
a. O formato do valor estável de peso/contagem/dado percentual
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B C
R
LF
b. Formato em caso de erro
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Logo depois da estabilização do valor pesado, ele será enviado automaticamente no
formato LAPR.
c. O formato do valor estável de peso/contagem/dado percentual
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B C
R
LF
d. Formato em caso de erro
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
27CB/FCB-BA-pt-0640
