9 Interface RS 232 C
9.1 Technische gegevens
8-bit ASCII code
1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit
transmissiesnelheid te kiezen: 1200, 2400, 4800, , 9600 en 19200 baud
miniatuurstekker (9-pin, D-Sub) noodzakelijk
interfacebedrijf is gegarandeerd storingsvrij enkel met juiste interfacekabel van de
firma KERN (max. 2 m)

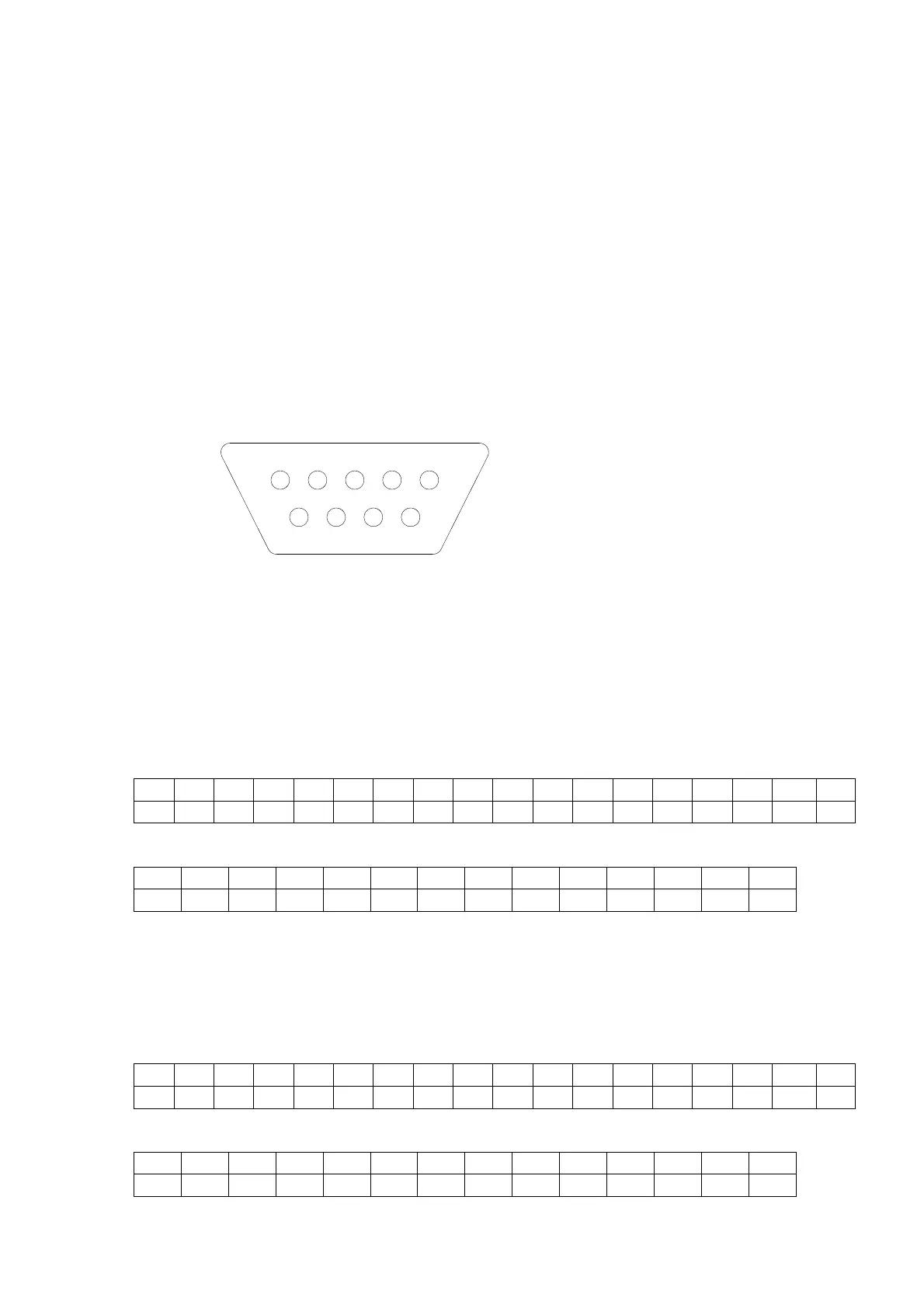

9.2 Pinvaststelling van uitgangscontact van de weegschaal (hoofdaanzicht)
5 1
9 6
Pin 2: gegevenstransmissie
(Transmit data)
Pin 3: gegevensontvangst
(Receive data)
Pin 5: gewicht (Signal ground)
9.3 Beschrijving gegevenstransmissie
9.3.1 Pr PC
De toets PRINT drukken, bij stabiele waarde wordt het gewicht in LAPR formaat
verstuurd.
a. Formaat voor stabiele gewichtswaarde/aantal stuks/percentagewaarde
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Formaat ingeval van een fout
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Direct na stabilisatie van de gewogen waarde wordt ze automatisch in LAPR formaat
verstuurd.
c. Formaat voor stabiele gewichtswaarde/aantal stuks/percentagewaarde
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B*
B B B B B B B B 0 . 0 B g B B CR LF
d. Formaat ingeval van een fout
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
23 CB-BA-nl-0640
