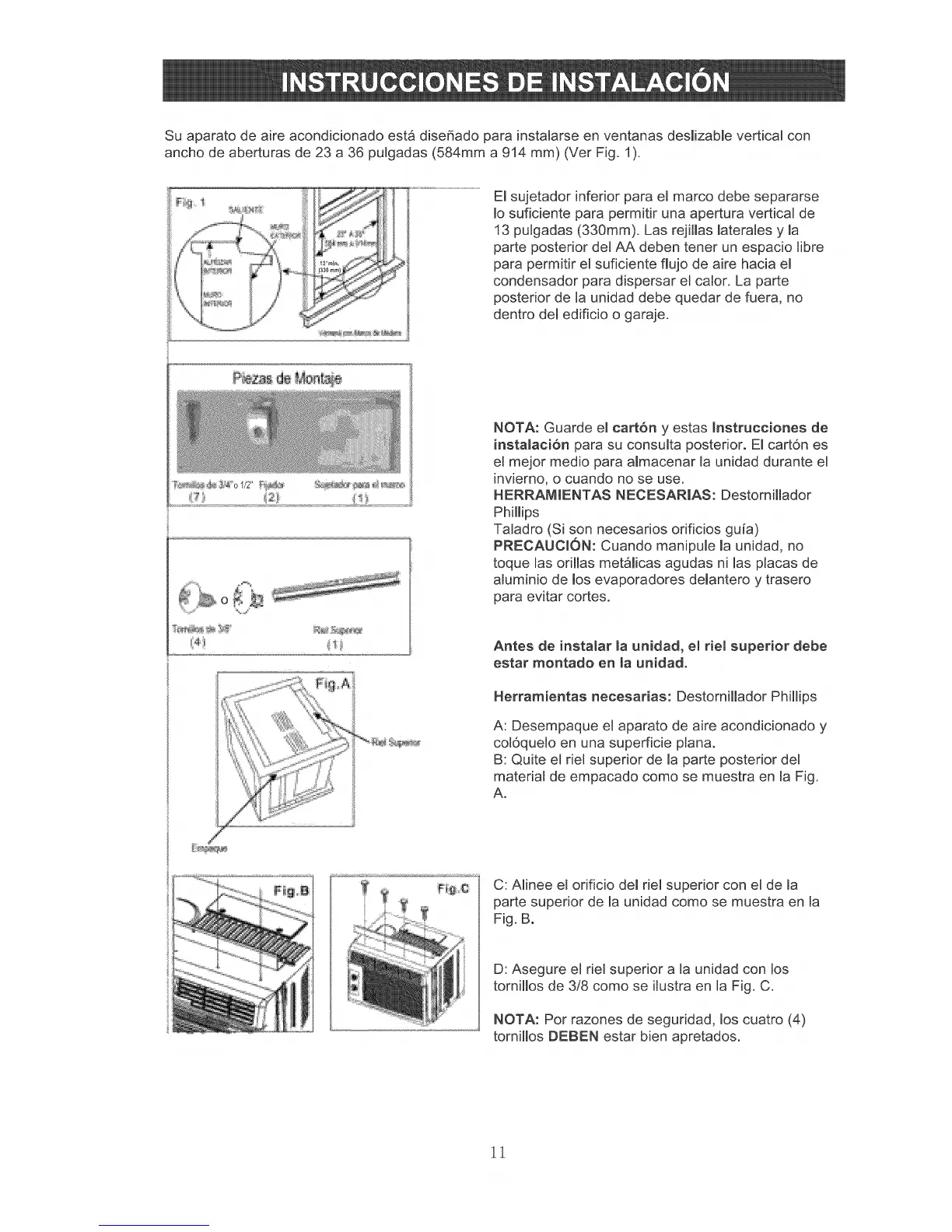

Suaparatodeaireacondicionadoest_dise_adoparainstaJarseenventanasdesJizabJeverticaJcon
anchodeaberturasde23a36puJgadas(584mma914mm)(VetFig.1).
ElsujetadorinferiorparaeRmarcodebesepararse
1osuficienteparapermitirunaaperturaverticalde
13pulgadas(330ram).LasrejillaslateraJesyla
parteposteriordeRAAdebentenerunespaciolibre
parapermitireJsuficienteflu]odeairehacJael
condensadorparadispersareJcaLoroLaparte
posteriordeRaunidaddebequedardefuera,no
dentrodeJedificioo garaje.
@:_ 01/2" F_¢:_ _
NOTA: Guarde ei cart6n y estas Instrucciones de
instalaci6n para su consulta posterior. El cart6n es
el mejor medio para almacenar la unidad durante el
invierno, o cuando no se use.
HERRAMJENTAS NECESARJAS: DestorniJlador
Phillips
Taladro (Si son necesarios orificios guia)
PRECAUOI()N: Cuando manipuJe la unidad, no
toque Jasorillas met_Jicas agudas ni las placas de
aluminio de los evaporadores deJantero y trasero
para evitar cortes.
Antes de instalar Ja unidad, el riel superior debe
estar montado en ia unidad.
Herramientas necesarias: Destornillador Phillips
A: Desempaque el aparato de aire acondicionado y
coJ6quelo en una superficie plana.
B: Quite el riel superior de la parte posterior del
material de empacado como se muestra en la Fig.
A.
C: Alinee el orificio del riel superior con el de la
parte superior de la unidad como se muestra en la
Fig. B.
D: Asegure el rieJsuperior a la unidad con los
tomillos de 3/8 como se ilustra en la Fig. C.
NOTA: Por razones de seguridad, los cuatro (4)
tomillos DEBEN estar bien apretados.
