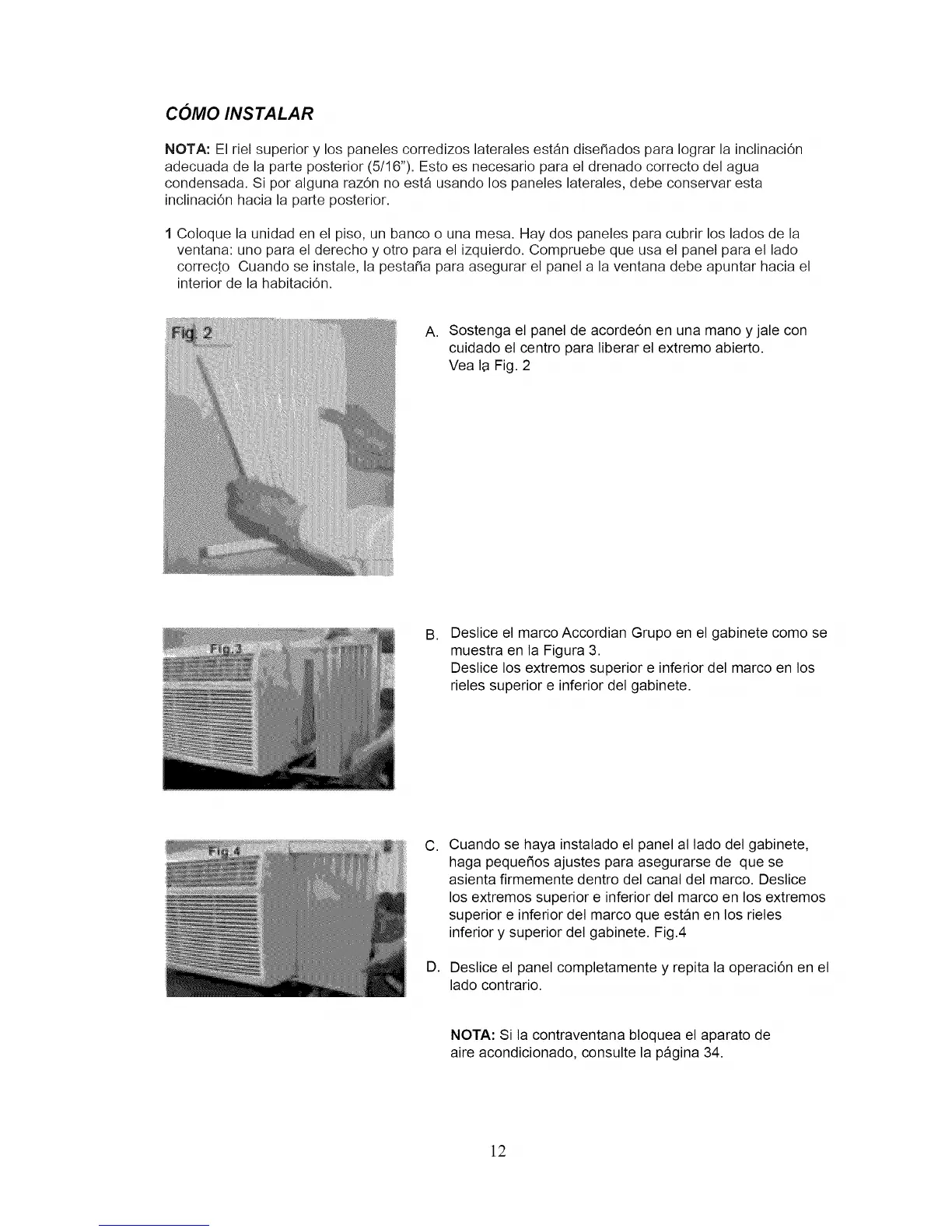

COMO INSTALAR
NOTA: El riel superior y los paneles corredizos laterales est_n dise_ados para Iograr la inclinaci6n
adecuada de la parte posterior (5/16"). Esto es necesario para el drenado correcto del agua
condensada. Si pot alguna raz6n no est_ usando los paneles laterales, debe conservar esta
inclinaci6n hacia la parte posterior.
1 Coloque la unidad en el piso, un banco o una mesa. Hay dos paneles para cubrir los lados de la
ventana: uno para el derecho y otto para el izquierdo. Compruebe que usa el panel para el lado
correc.to Cuando se instale, la pesta_a para asegurar el panel a la ventana debe apuntar hacia el
interior de la habitaci6n.
A. Sostenga el panel de acorde6n en una mano y jale con
cuidado el centro para liberar el extremo abierto.
Vea la Fig. 2
B, Deslice el marco Accordian Grupo en el gabinete como se
muestra en la Figura 3.
Deslice los extremos superior e inferior del marco en los
rieles superior e inferior del gabinete.
C,
D,
Cuando se haya instalado el panel al lado del gabinete,
haga peque_os ajustes para asegurarse de que se
asienta firmemente dentro del canal del marco. Deslice
los extremos superior e inferior del marco en los extremos
superior e inferior del marco que estan en los rieles
inferior y superior del gabinete. Fig.4
Deslice el panel completamente y repita la operaci6n en el
lado contrario.
NOTA: Si la contraventana bloquea el aparato de
aire acondicionado, consulte la pagina 34.
]2
