Precaución: No suelde ninguna conexión mientras esta esté conectada a los
adaptadores de la unidad.
Preste especial atención durante el proceso de instalación para asegurarse
de que ni la soldadura ni el fundente entran en contacto con ninguno de los
componentes.
Purgar:
Una vez finalizado el trabajo de
fontanería, pero antes de realizar la
conexión con el descalcificador, purgue
las líneas de entrada y salida y permita
que el agua limpie cualquier residuo.
4

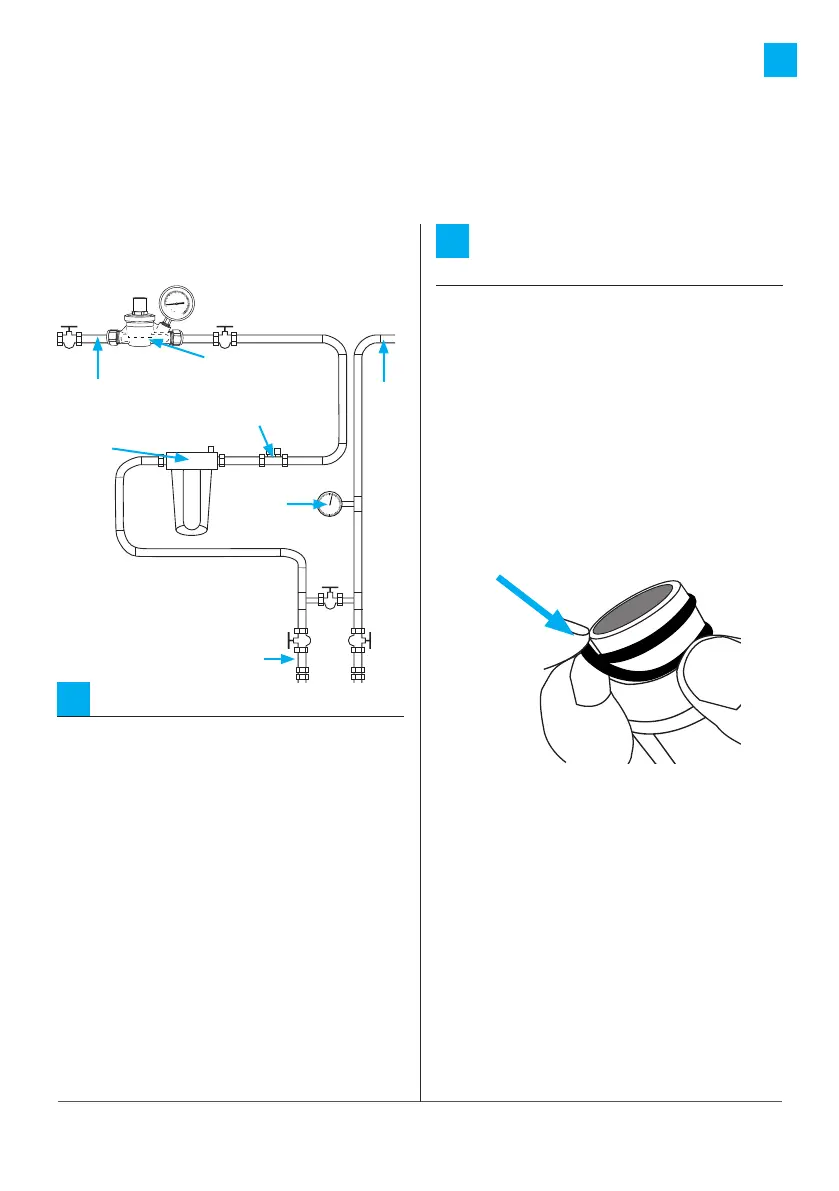

O establezca una instalación de derivación
basada en el siguiente diagrama.
Ajustar la conexión de
entrada/salida:
Cuando utilice la válvula mezcladora
de derivación de Kinetico, consulte
las instrucciones de instalación
específicas. Tenga en cuenta que la
orientación de la válvula determinará
la conexión que se utilizará como
entrada. O, siga este proceso:
a: Conecte 2 juntas tóricas a cada
adaptador de entrada/salida y,
a continuación, lubrique con el
lubricante de silicona facilitado.
b: Conecte los adaptadores de
entrada/salida al suministro y
los tubos de retorno y recuerde
utilizar las arandelas.
c: Instale adaptadores en los
puertos de entrada/salida de la
válvula de control, asegurándose
de que están conectados en
los puertos correctos (consulte
las flechas de flujo en la válvula
como referencia).
d: Conecte el soporte de retención y
el pasador a la válvula de control.
5
1
2
3
4
5
6
0
bar
Suministro de
agua corriente
Hacia
inicio
Prefiltro
Hacia descalcificador
Medidor
Válvula de regulación
de presión.
Válvula antirretorno
