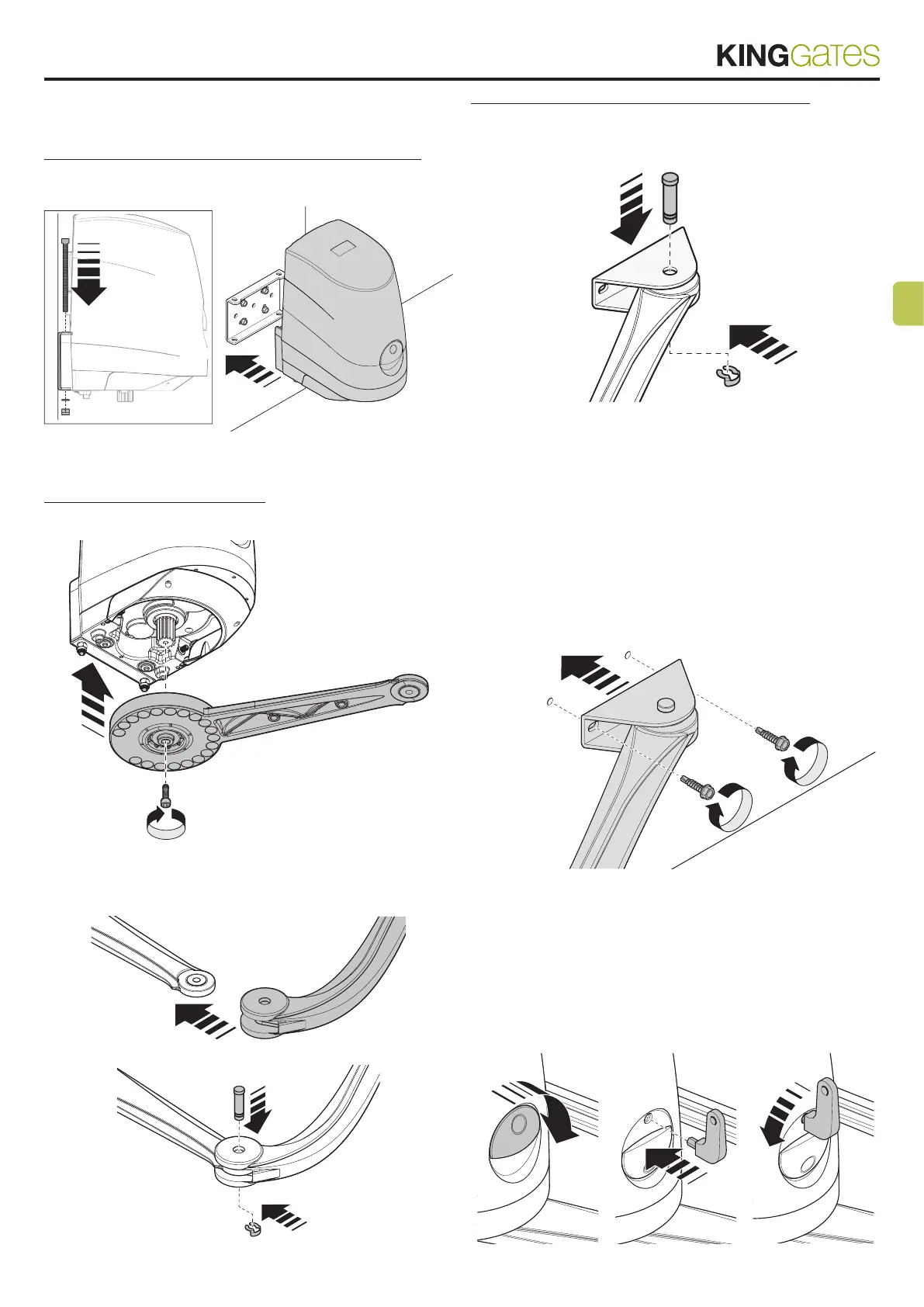

3.5.2 – Installation des Getriebemotors
an den Befestigungsbügeln
• Den Getriebemotor auf dem hinteren Bügel installieren:
01. Den Getriebemotor unter Verwendung der mitgelieferten Schrauben,
ScheibenundMutternwieaufAbb. 7gezeigtamBügelbefestigen;
Abb. 7
02.dieMuttervollständigandenSchraubenanziehen.
• Die Arme am Motor installieren:
01.DenArmmitderSchraubeamGetriebemotorbefestigen;
Abb. 8
02. die beiden Arme miteinander mit dem Bolzen und dem
Seeger-RingbefestigenAbb. 9;
Abb. 9
• den Getriebemotor am unteren Bügel installieren:
01. Den Arm des Getriebemotors unter Verwendung des
mitgeliefertenBolzenunddesmitgeliefertenSeeger-RingamBügel
befestigen,wiegezeigtaufAbb. 10;
Abb. 10
02. den Seeger-Ring bis zum Boden des Sitzes des Bolzens
befestigen;
3.5.3 – Installation des vorderen
Befestigungsbügels
01.DervordereBügelmussamTorügelbefestigtwerden;
02.dieHöhe,inderdervordereBügelpositioniertwird,mitBezug
aufAbb. 4 festlegen;
03.denBügelamsolidenTeildesTorügelsbefestigenAbb.11.
Abb. 11
3.5.4 – Installation und Einstellung
der Endschalter des Motors
Den EndschalterÖffnung und Schließung des Getriebemotors
einstellen:
01.DenGetriebemotorentriegeln,wieaufAbb.12gezeigt;
Abb. 12
