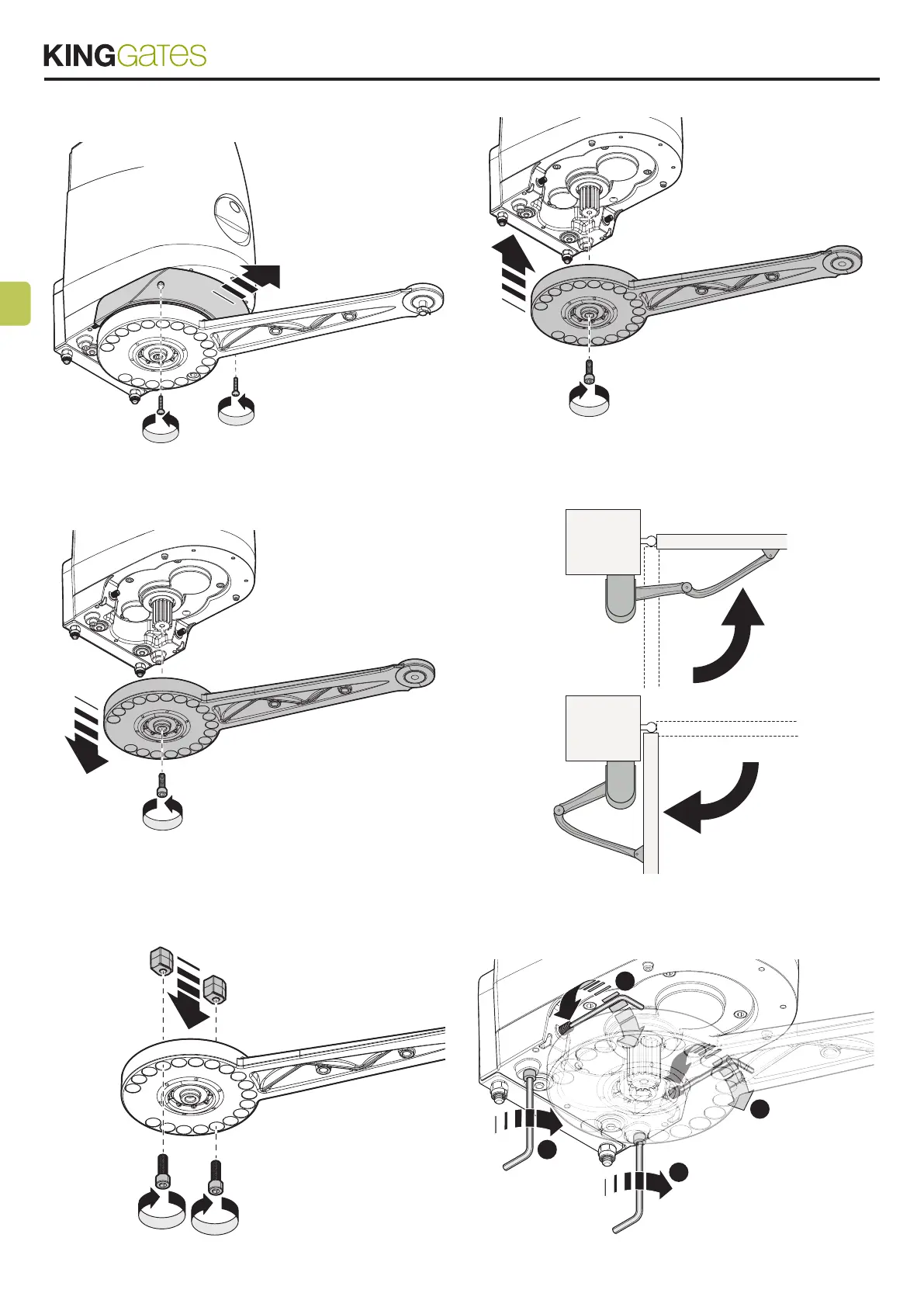

02. Die beiden Schrauben unter dem Motor entfernen und die
Abdeckungabziehen,wieaufAbb. 13 gezeigt;
Abb. 13
03.DieSchraubedesMotorarmslösenundwieaufAbb. 14 gezeigt
herausziehen;
Abb. 14
04.DieEndschalteramArmdesMotorsAbb. 15befestigen;diese
müssenauch installiertwerden,wennkeine AnschlägeamBoden
vorhandensind.
Abb. 15
05.AndiesemPunktdenArmwiederamMotoranbringenAbb. 16;
Abb.16
06.VonHandüberprüfen,dassderFlügeldesTorsbeimÖffnenund
SchließenandengewünschtenPunktenanhältAbb. 17;
Abb.17
07.DurchEinschraubenoderHerausschraubenderbeidenBolzen(A) am
Motoristesmöglich,diebeidenEndschaltereinzustellen;anschließendmit
denbeidenSchrauben(B) die beiden Einstellbolzen (A)blockierenAbb. 18;
A
A
B
B
Abb. 18
Schließung
Schließung
Öffnung
Öffnung
Schließung
Öffnung
