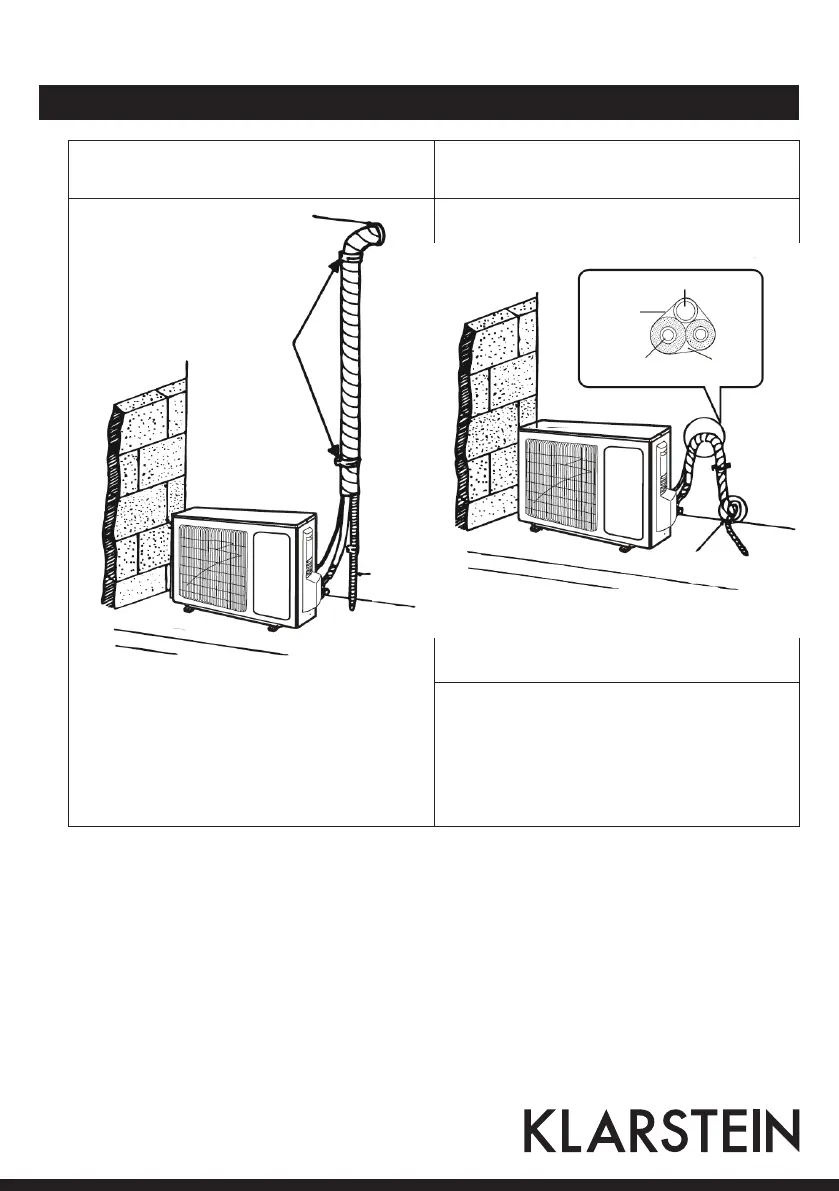

Tubo del liquido e tubo di scarico
Se il dispositivo esterno viene installato più in bas-
so rispetto al dispositivo interno:
Se il dispositivo esterno viene installato più in alto
rispetto al dispositivo interno:
• Il tubo di scarico deve essere sopra il suolo e non il
tubo non deve essere immerso in acqua. Tutti i tubi
devono essere fissati alla parete tramite le selle.
• Fissare i tubi procedendo dal basso verso l´alto.
• Tutti i tubi sono collegati l´un l´altro con nastro
adesivo e vengono tenuti fermi alla parete tramite
le selle.
• Fissare i tubi procedendo dal basso verso l´alto.
• Tutti i tubi vengono fissati e sigillati per impedire
che l´acqua possa finire nella stanza.
• Fissare tutti i tubi alla parete tramite le selle.
Guarnizione
Tubo di scarico
Isola-
mento
Tubo refrigerante
Guarnizione
Cavo
Sella
Tubo di
scarico
