79

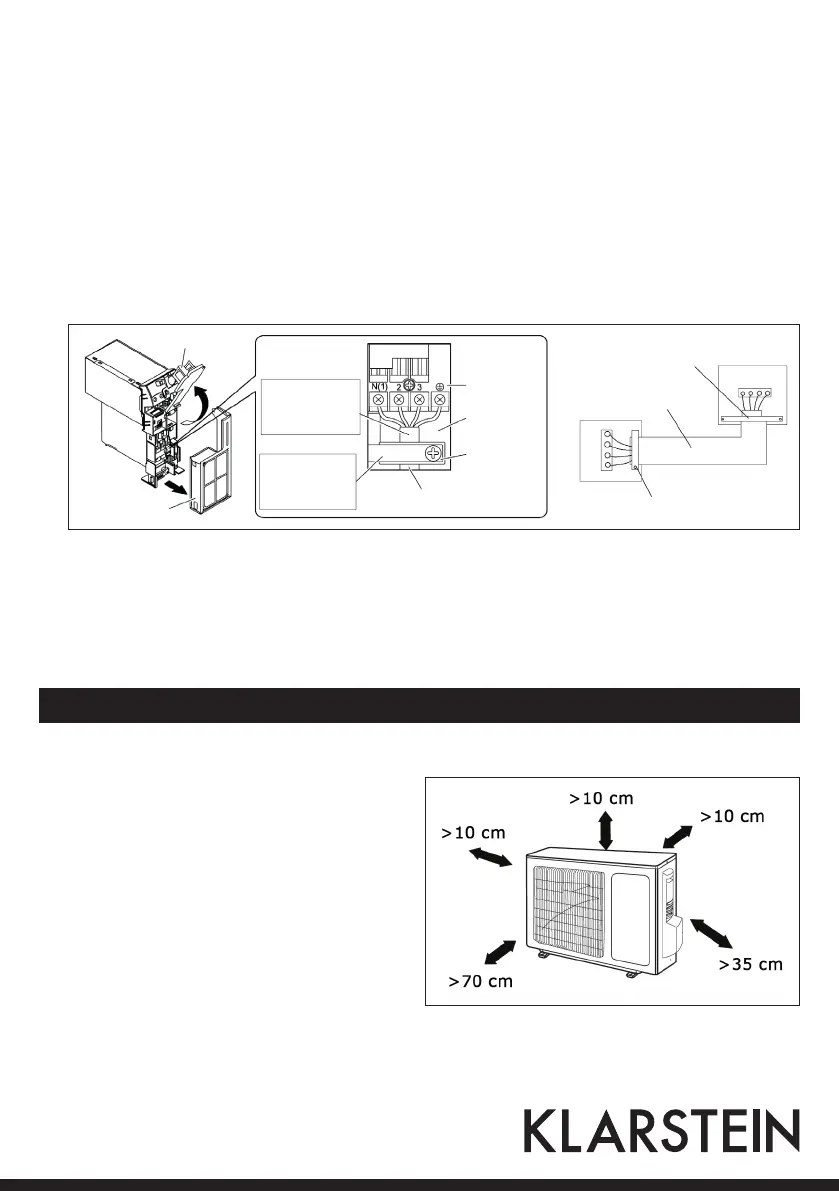

Schéma des branchements
Pour réaliser les branchements de l’appareil intérieur, soulever tout d’abord la plaque sécurisée du capteur et
enlever le cache de protection avant. Puis brancher les fils au niveau du bornier.
• Enlever 15 mm d’isolation au bout des câbles.
• Ordonner la couleur des câbles au niveau du bornier des appareils intérieur et extérieur, puis attacher les
câbles aux bornes adaptées.
• Attacher le câble de terre à la borne correspondante.
• Tirer légèrement sur les câbles pour s’assurer qu’ils sont correctement fixés et sécuriser les câbles avec un
serre-câbles.
Informations importantes sur les branchements
• Ne pas utiliser de vis filetée munie de fil, de cordon ou de câble de rallonge, car cela peut provoquer une
surchauffe, une électrocution ou un incendie.
• Ne pas utiliser de composants électriques achetés auprès d’autres revendeurs pour effectuer le câblage, pour
éviter de s’exposer au danger d’une électrocution ou d’un incendie.
Détails sur l’installation de l’appareil extérieur
Choix du bon emplacement
• La base doit être suffisamment solide pour permett-
re de supporter le poids et les vibrations de l’appareil.
• Il est nécessaire de maintenir un espace suffi-
sant tout autour de l’appareil pour une bonne
aération (cf. image).
• Aucun gaz inflammable ne doit se trouver à
proximité.
• L’emplacement doit être choisi de sorte à ce que
les bruits de fonctionnement et l’évacuation d’air
chaud ne perturbent pas l’utilisateur et les voisins.
• L’appareil doit être accessible à tout moment
pour un contrôle et une maintenance simple.
Bornier
Fixer les fils avec les
vis de serrage.
Si la longueur des fils excède
10 m, utiliser des câbles d’un
diamètre de 2.0 mm.
Fixer les fils avec les vis
de serrage.
Plaque sécurisée du capteur
Cache de protection
métallique avant
Tableau élec-
trique
Borne de câble
Façonner les ext-
rémités des câbles
de sorte à ce qu’ils
soient bien fixés au
bornier.
Serrer les bornes de
câble pour ne pas
exposer les câbles à
la tension
