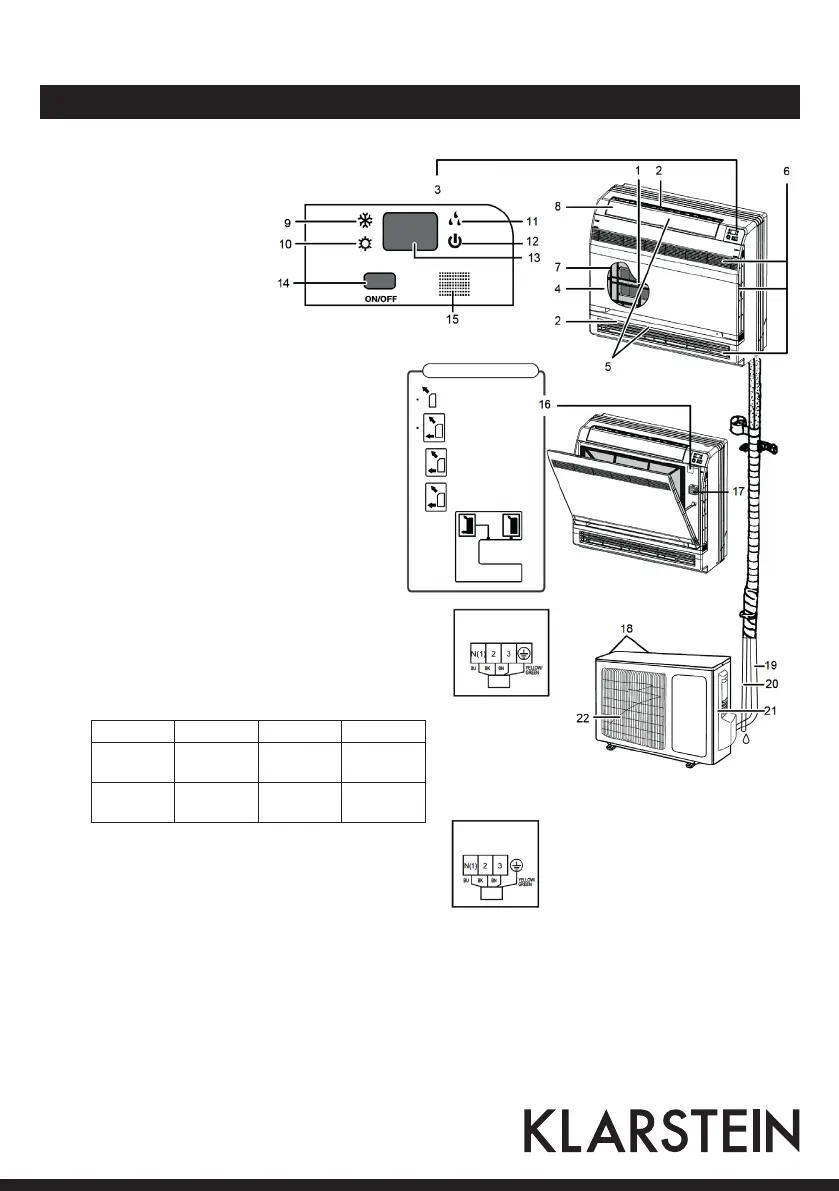

Descrizione del prodotto
Dispositivo interno
IMPORTANTE: arrestare il
dispositivo prima dell´apertura
della piastra frontale e
spegnerlo. Non toccare le
parti in metallo nella parte
interna del dispositivo interno
poiché ciò può comportare il
pericolo di infortuni.
1 Filtro depuratore dell‘aria fotocatalitico
all‘apatite di titanio
2 Uscita aria
3 Display
4 Coperchio frontale
5 Fessura areazione verticale
6 Filtro aria
7 Ingresso aria
8 Fessura areazione orizzontale
9 Spia modalità raffreddamento
10 Spia modalità riscaldamento
11 Spia modalità deumidificazione
12 Spia operatività
13 Display a LED
14 Interruttore on/off dispositivo interno
Premere l´interruttore per avviare il dispositivo
e arrestarlo. Sono disponibili le seguenti modalità
Modello Modalità Temperatura Flusso aria
Solo raffred-
damento
COOL 25°C AUTO
Con ris-
caldamento
HEAT 25°C AUTO
15 Ricevitore segnale (telecomando)
16 Uscita aria – interruttore di selezione
17 Sensore temperatura ambiente
Dispositivo esterno
18 Ingresso aria (retro)
19 Tubo refrigerante
20 Tubo di scarico
21 Morsetto di messa a terra (all´interno del dispositivo)
22 Uscita aria
Cablaggio
dispositivo esterno
Cablaggio
dispositivo interno
Flusso d´aria solo
dall´alto
Il dispositivo decide
autonomamente
Impostazione
consigliata
Impostazione
predefinita
