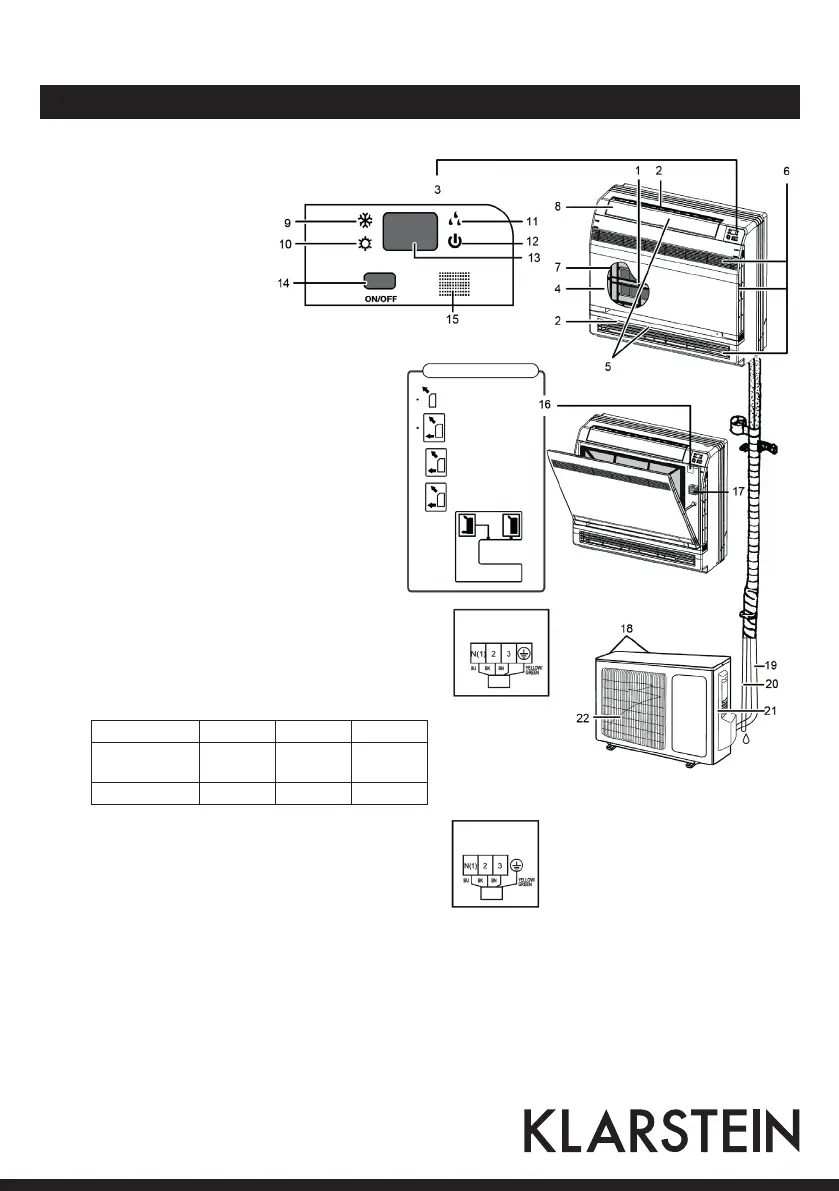

Aperçu de l’appareil
Appareil intérieur
IMPORTANT : arrêter
impérativement l’appareil
avant d’ouvrir la façade avant.
Ne pas toucher les parties
métalliques à l’intérieur de
l’appareil d’intérieur, car cela
pourrait provoquer
des blessures.
1 Filtre purificateur d’air photocatalytique
à l’apatite et au titane Sortie d’air
2 Écran
3 Cache protecteur avant
4 Fentes d’aération verticales
5 Arrivée d’air
6 Filtre à air
7 Fentes d’aération horizontales
8 Témoin du mode refroidissement
9 Témoin du mode chauffage
10 Témoin du mode séchage
11 Témoin de fonctionnement
12 Écran LED
13 Bouton marche/arrêt de l’appareil intérieur :
14 Appuyer sur le bouton pour démarrer ou arrêter
l’appareil. Voici les modes disponibles :
Modèle Mode Temp. Flux d’air
Refroidissement
seul
COOL 25 °C AUTO
Avec chauffage HEAT 25 °C AUTO
15 Capteur de signal (télécommande)
16 Commutateur de sélection de la sortie d’air
17 Capteur de température ambiante
Appareil extérieur
18 Arrivée d’air (arrière)
19 Conduit du liquide frigorifique
20 Tuyau d’évacuation
21 Borne de mise à la terre (à l’intérieur de l’appareil)
22 Sortie d’air
Câblage appareil
extérieur
Câblage appareil
intérieur
L’air est expulsé
uniquement par
le haut
L’appareil décide de
manière autonome
Réglage recom-
mandé
Réglage par défaut
à la livraison
