Verkabelungsdiagramm
Um die Verkabelung am Innengerät durchführen zu können, heben sie zuerst die Sensor-Sicherungsplatte
an und entfernen Sie die vordere Metallabdeckung. Schließen Sie dann die Leitungen am Klemmenblock an.
• Ziehen Sie am Kabelende 15 mm von der Isolierung ab.
• Ordnen Sie die Kabelfarben den Klemmen an den Klemmenblöcken des Innen- und Außengeräts zu und
befestigen Sie die Kabel an den entsprechenden Klemmen.
• Befestigen Sie das Erdungskabel an der entsprechen Klemme.
• Ziehen Sie leicht an den Kabeln, um sicherzustellen, dass sie fest sitzen und sichern Sie die Kabel dann mit
einer Kabelklemme.
Wichtige Hinweise zur Verkabelung
• Verwenden Sie keine mit Gewinden versehenen Drähte, Litzen oder Verlängerungskabel, da dies zu Über-
hitzung, Stromschlag oder Feuer führen kann.
• Verwenden Sie zur Verkabelung keine gekauften elektrischen Teile von anderen Anbieten, andernfalls be-
steht die Gefahr eines elektrischen Schlages oder eines Brandes.
Außengerät-Installation im Detail
Wahl des richtigen Standorts
• Das Fundament muss fest genug sein, das Ge-
wicht und die Vibration des Geräts zu tragen.
• Um das Gerät herum muss ausreichen Raum
zur Belüftung bleiben (siehe Bild).
• Es dürfen sich keine brennbaren Gase in der
Nähe befinden.
• Die Lage sollte so gewählt werden, dass Laufge-
räusche und heiße Abluft den Benutzer und die
Nachbarn nicht stören.
• Zur einfachen Kontrolle und Wartung sollte das
Gerät jederzeit zugänglich sein.

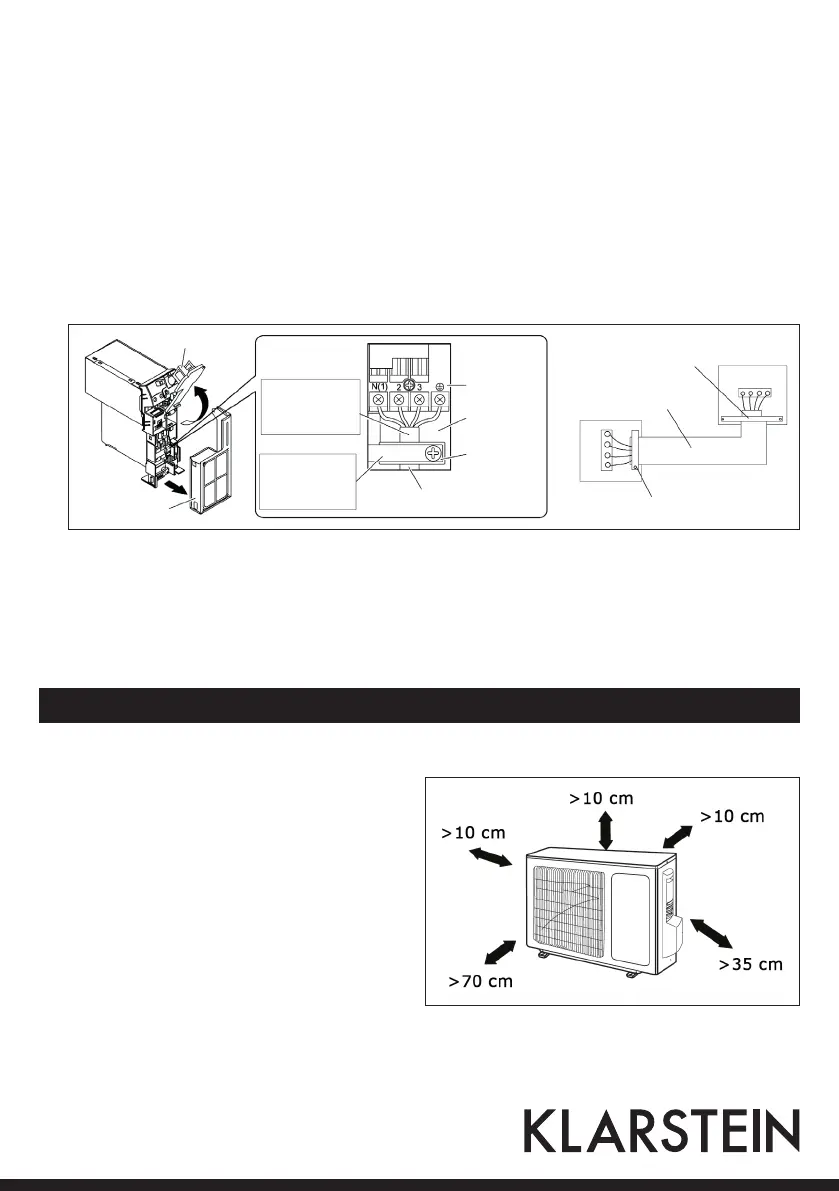

Klemmblock
Befestigen Sie die Drähte fest
mit den Klemmschrauben.
Wenn Drahtlänge 10m über-
schreitet, verwenden Sie Kabel
mit 2.0 mm Durchmesser.
Befestigen Sie die Drähte fest
mit den Klemmschrauben.
Sensor-Sicherungsplatte
Vordere
Metallabdeckung
Schaltkasten
Kabelklemme
Kabelenden so
formen, dass sie
sicher am Klemm-
block sitzen.
Kabelklemme fest
anziehen, damit
die Kabel keiner
Spannung ausge-
setzt sind.
