Conexión de cables y cubrimiento

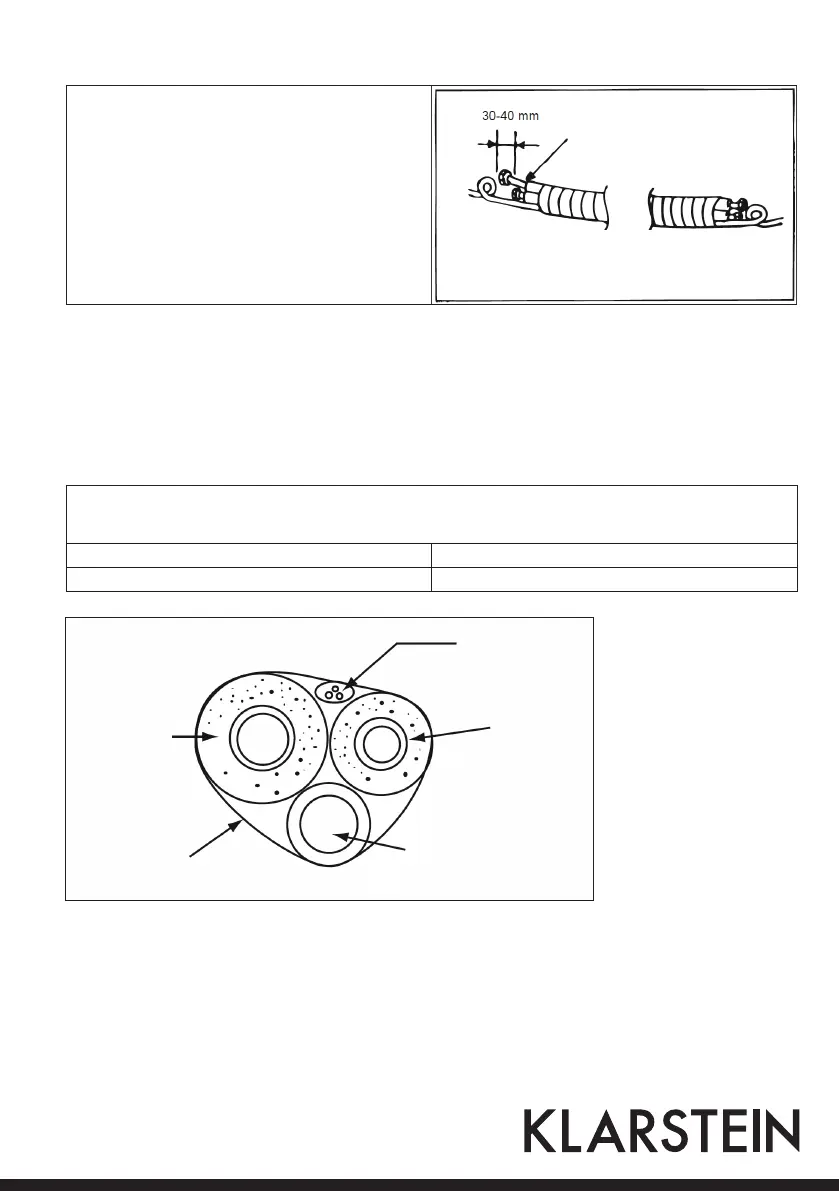

Consulte la imagen de la derecha.
Aislar circuito de refrigeración
• Utilice tuberías de cobre para gas y líquido. Cíñase a los datos de las tablas para realizar el aislamiento.
• Cubra ambos tubos del a tubería antes de la conexión y su aislamiento para evitar que el polvo se filtre al
interior.
• Evite doblar en exceso los conductos. Si necesita doblar un conducto, su radio de flexión debe ser mayor
de 3 cm o 4 cm.
El aislamiento de tuberías de gas y líquido depende del tamaño del tubo de cobre y del grosor del aisla-
miento = 3/8”
Tabla de tubería de gas Tabla de tubería de líquido
3/8" 1/4"
a la unidad interior a la unidad exterior
conducto de refrigeración de
baja presión
conducto de refrigeración de
alta presión
cable de
conexión
cable de conexión
tubería de líquido
tubería de gas
conducto
esponjoso
diámetro
desagüe 1/2“
