16

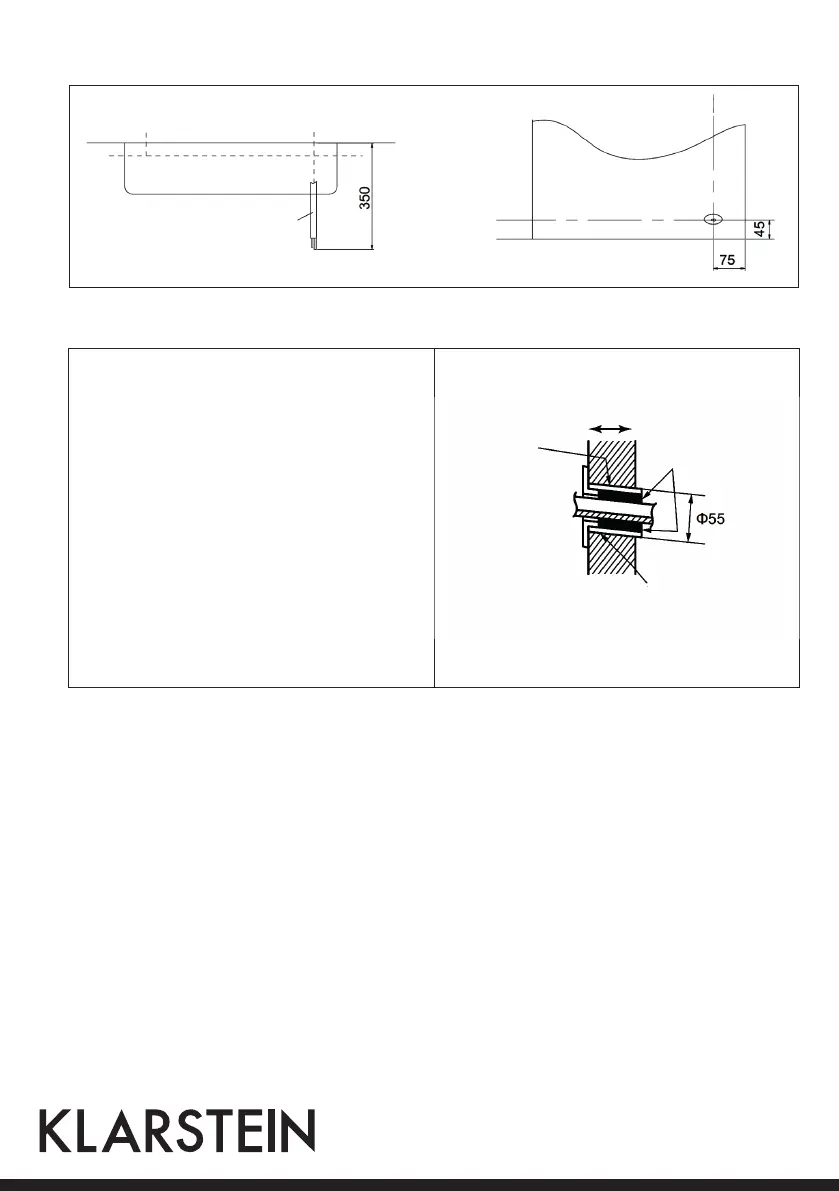

Wandloch bohren und eingebettetes Rohr montieren
• Für Wände mit Metallrahmen oder Metallplatte,
verwenden Sie eine in die Wand eingebettete
Rohr- und Wandabdeckung in der Durchfüh-
rungsöffnung, um Wasserlecks zu verhindern.
• Achten Sie darauf, die Lücken um die Rohre mit
Abdichtungsmaterial abzudichten, um Wasser-
lecks zu verhindern.
1. Bohren Sie ein Durchgangsloch von 55 mm in die
Wand, das nach Außen führt.
2. Setzen Sie ein Rohr in das Loch ein.
3. Setzen Sie die Wandabdeckung ein.
4. Nachdem alle Kältemittelleitungen, die Elekt-
ronik und der Wasserablass installiert wurden,
füllen Sie die Lücken um die Rohre mit Abdicht-
masse auf.
Montage des Wasserablaufs
• Verwenden Sie handelsübliche PVC-Schläuche (VP 20-Leitung, Außendurchmesser 26 mm, Innendurch-
messer 20 mm) für den Ablauf.
• Der Ablaufschlauch (Außendurchmesser 18 mm am Anschlussende, 220 mm lang) wird mit dem Innengerät
geliefert. Bereiten Sie den Ablauf gemäßß dem Bild auf der folgenden Seite vor.
• Das Abflaufschlauch sollte nach unten geneigt sein, damit sich das Wasser nicht darin aufstaut. Biegen Sie
den Wasserablauf nicht.
• Setzen Sie den Ablaufschlauch tief genug ein, damit er nicht aus dem Ablaufrohr herausgezogen werden
kann.
• Isolieren Sie das Innenabflussrohr mit 10 mm oder mehr Isoliermaterial, um Kondenswasser zu vermeiden.
• Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Abflaufwanne, um zu testen, ob das Wasser
normal abläuft.
Wand
Boden
Kältemittel-Leitung
Innen
In die Wand
eingebettetets
Rohr
In die Wand
eingebettetets
Rohr
Wandloch-
abdeckung
Außen
Abdichtung
