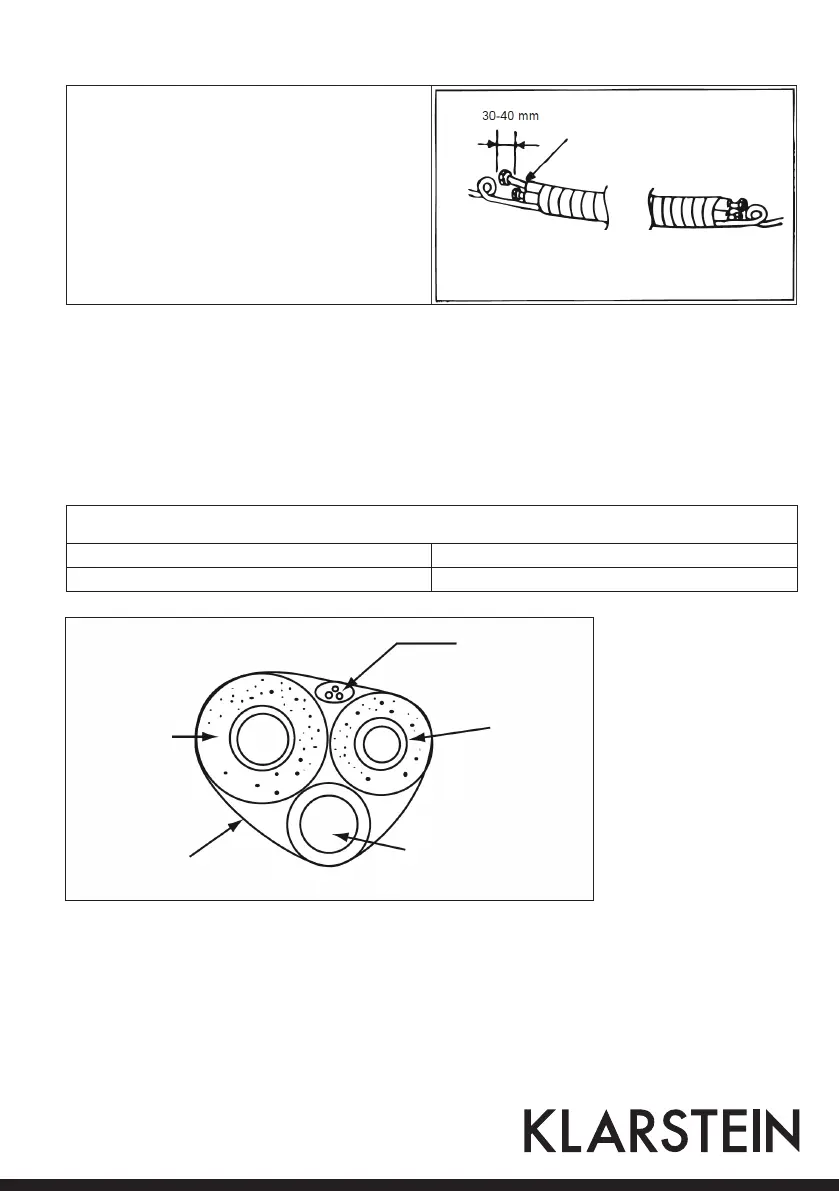

Kabelbündelung und Ummantelung
Siehe Bild rechts.
Kältemittelleitungen isolieren
• Benutzen Sie Kupferrohre für Gas und Flüssigkeit. Halten Sie sich bei der Isolierung an die Daten unten in
der Tabelle.
• Decken Sie vor der Verbindung von Rohr und Isolierung die beiden Enden des Rohrs ab, damit kein Staub
eindringt.
• Vermeiden Sie starke Rohrbiegung. Wenn eine Rohrbiegung notwendig ist, muss der Biegeradius mehr als
3 cm oder 4 cm betragen.
Die Gas- und Flüssigrohrisolation ist abhängig von der Kupferrohrgröße und der Isolationsdicke = 3/8“
Gasrohr Flüssigrohr
3/8" 1/4"
Zum Innengerät Zum Außengerät
Niederdruck Kühlmittelrohr
Hochdruck Kühlmittelrohr
Verbindungs-
kabel
Verbindungskabel
Flüssigrohr
Gasrohr
Isoliermanschette
Durchmesser
Wasserablauf 1/2“
