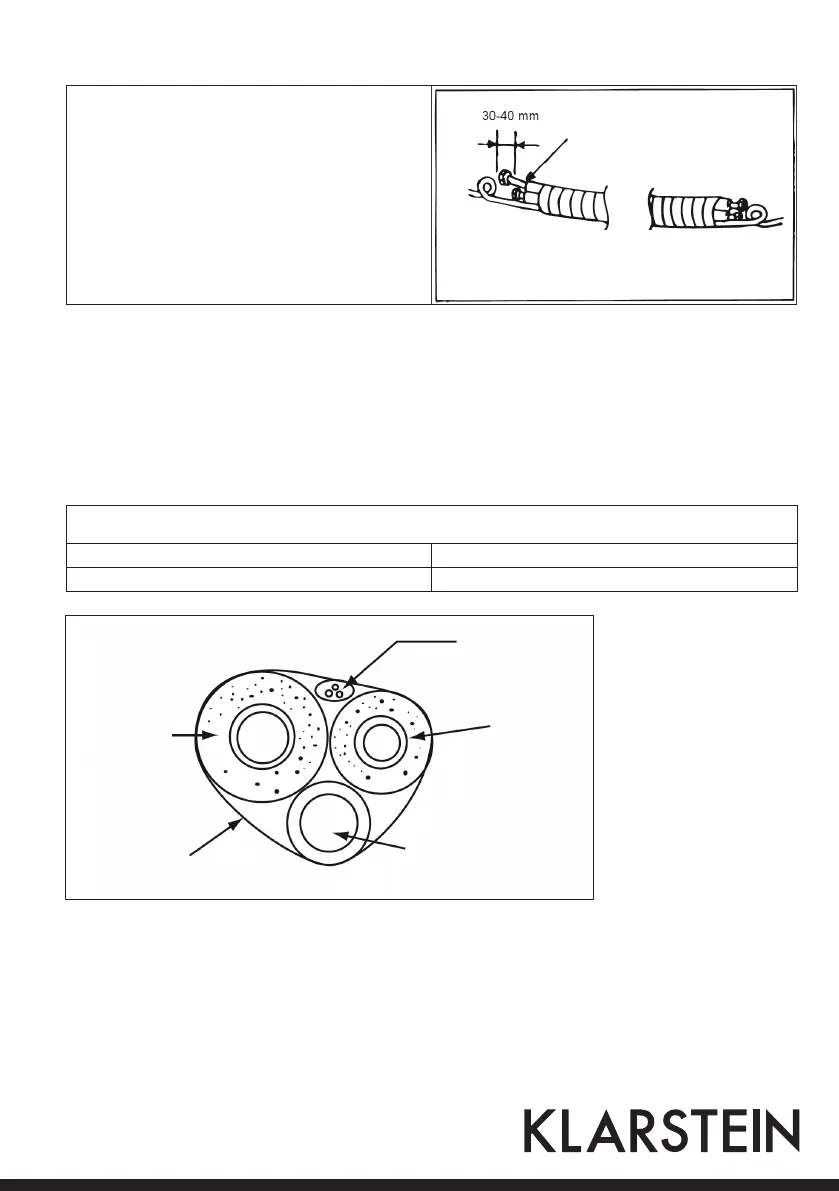

Rassemblement et gainage des câbles
Cf. illustration de droite
Isoler les tuyaux du liquide frigorifique
• Utiliser les conduits en cuivre pour le gaz et les liquides. Se reporter aux valeurs indiquées dans le tableau
pour l’isolation.
• Avant le raccordement des conduits et leur isolation, couvrir les deux extrémités du conduit pour qu’aucune
poussière ne s’y infiltre.
• Éviter de trop fortes courbures. Si une courbure de conduit est nécessaire, le degré de courbure doit être
supérieur à 3 cm ou 4 cm.
L’isolation des gaz et des liquides dépend de la taille des conduits en cuivre et de l’épaisseur d’isolation = 3/8～
Tableau du tuyau à gaz Tableau du tuyau à liquide
3/8" 1/4"
Vers l’appareil intérieur
Vers l’appareil extérieur
Conduit de liquide frigori-
fique basse pression
Conduit de liquide frigori-
fique haute pression
Câble de
raccordement
Câble de
raccordement
Conduit de liquide
Conduit de gaz
Manchon
d’isolation
Diamètre du conduit
d’évacuation d’eau 1/2“
