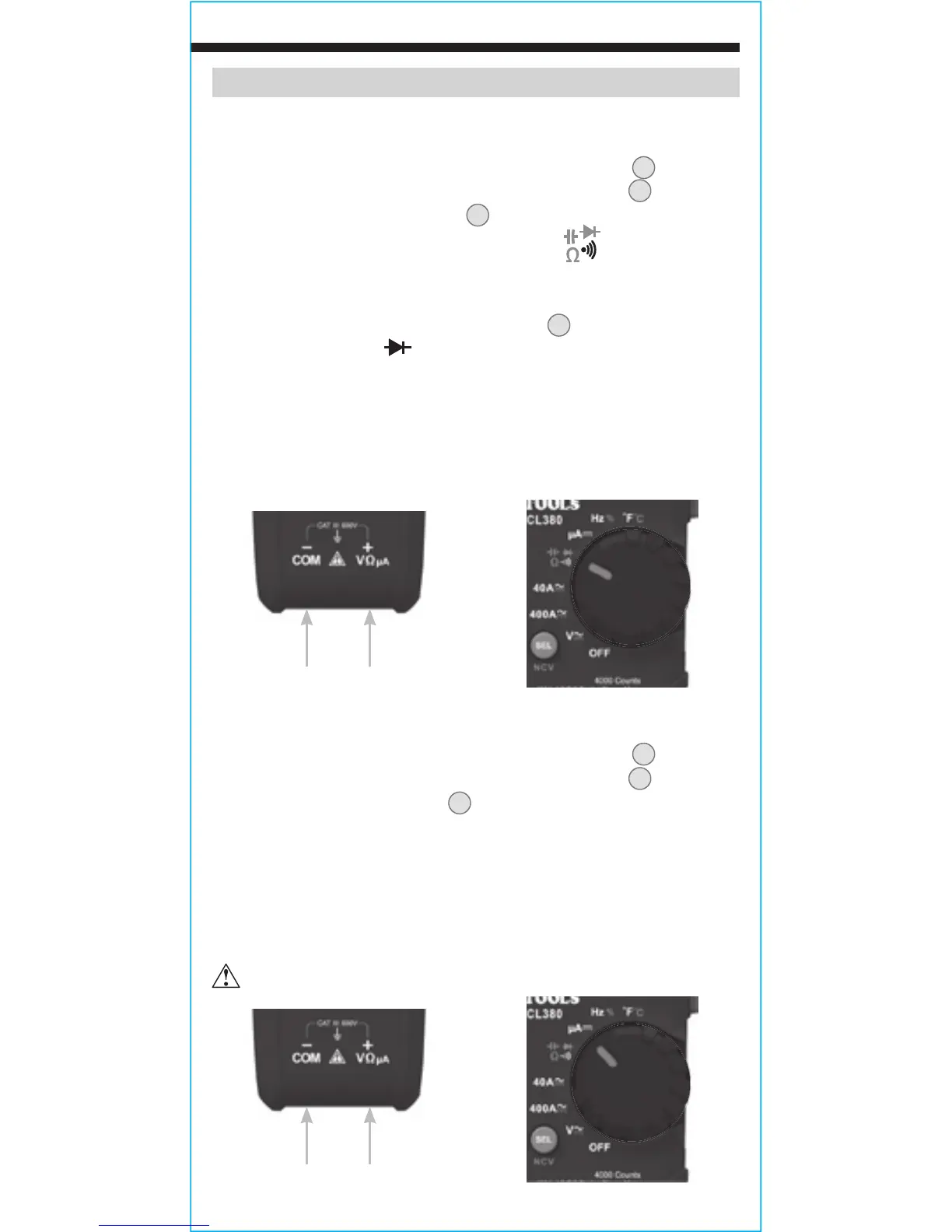

INSTRUCCIONES DE OPERACIÓN
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable
de prueba NEGRO en el conector "COM" (COMÚN)
4
, y gire
la perilla selectora de función
2
a la posición de Continuidad/
Resistencia/Capacitancia/Prueba de diodo
.
NOTA: la función predeterminada del multímetro en este modo
es la prueba de continuidad. Presione el botón "SEL/NCV"
(SELECCIONAR/VOLTAJE SIN CONTACTO)
12
varias veces hasta
que el icono de diodo
aparezca en la pantalla.
Haga que los cables de prueba toquen el diodo. Si en la pantalla se
visualiza una lectura de 200-800mV, hay polarización directa; y si
se visualiza "OL", hay polarización inversa. Si un dispositivo está
en circuito abierto, se indicará "OL" en ambas polaridades. Si un
dispositivo está en cortocircuito, se indicará 0mV aproximadamente.
Cable rojoCable negro
Cable rojoCable negro
CORRIENTE CD EN µA (MENOS DE 200µA)
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable
de prueba NEGRO en el conector "COM" (COMÚN)
4
, y gire la
perilla selectora de función
2
a la posición DC μA. Los iconos
"μA" y "DC" aparecerán en la pantalla.
2. Desconecte la energía del circuito y abra el circuito en el punto
de medición.
3. Conecte los cables de prueba en serie con el circuito.
4. Suministre energía al circuito para tomar la medición.
NO intente medir más de 200µA.
