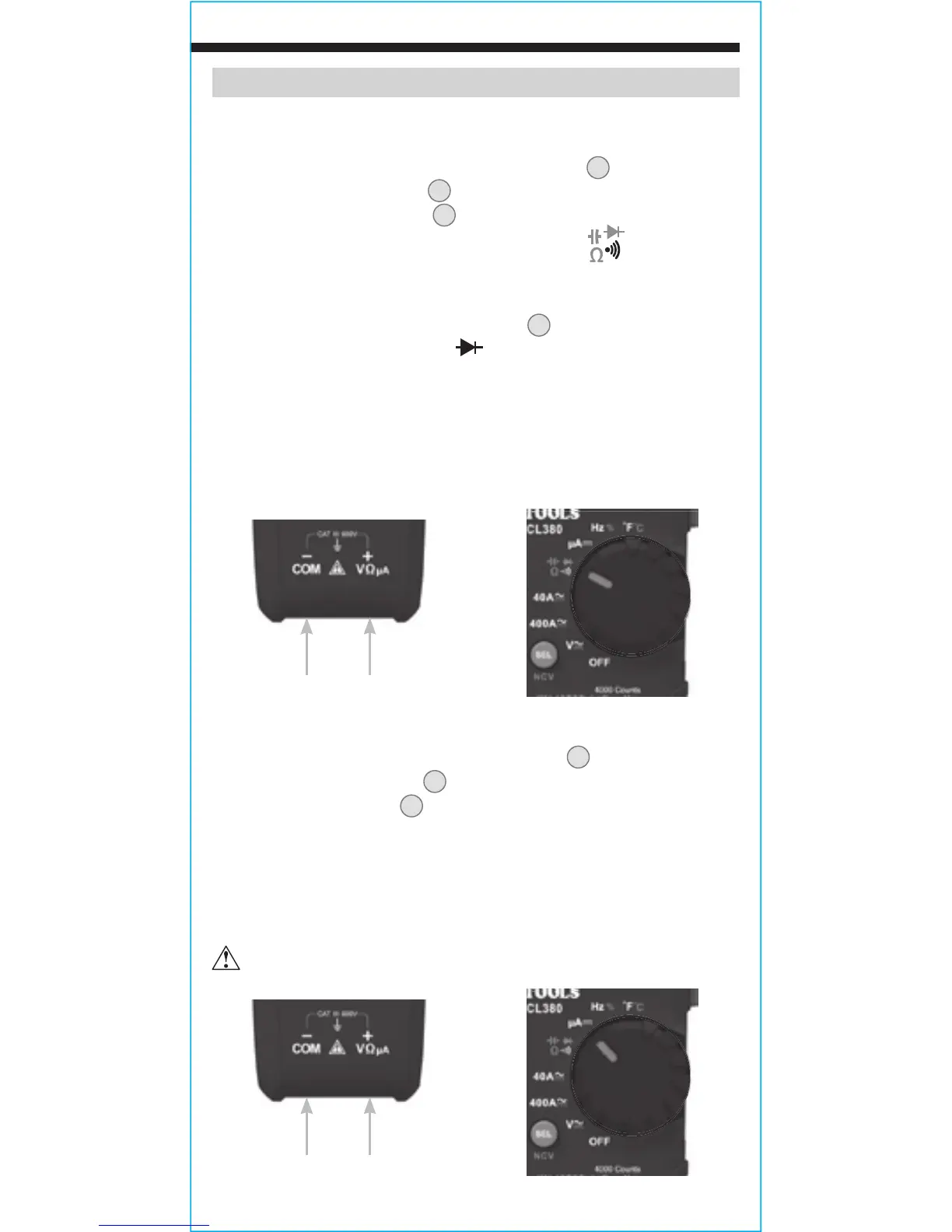

INSTRUCTIONS D’UTILISATION
TEST DE DIODE
1. Insérez le fil d’essai ROUGE dans la prise VΩ
5
et le fil d’essai
NOIR dans la prise COM
4
, puis tournez le commutateur
de sélection de fonctions
2
pour sélectionner le réglage
Continuité/Résistance/Capacité/Test de diode
.
REMARQUE: Dans ce mode, le multimètre se met par défaut
en mode test de continuité. Appuyez sur le bouton SEL/NCV
(Sélection/Test de tension sans contact)
12
à plusieurs reprises
jusqu’à ce que l’icône de diode
apparaisse à l’écran.
Touchez à la diode avec les fils d’essai. Une lecture de 200 à 800mV
à l’écran indique une polarisation directe et «OL» (Supérieur à la
limite) indique une polarisation inverse. Un appareil dont le circuit est
ouvert indique «OL» (Supérieur à la limite) dans les deux polarités.
Un appareil court-circuité affiche approximativement 0mV.
Fil rougeFil noir
Fil rougeFil noir
COURANT C.C. EN μA (MOINS DE 200µA)
1. Insérez le fil de test ROUGE dans la priseVΩ
5
et le fil de test
NOIR dans la priseCOM,
4
puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage courantc.c.
en μA. Les icônes μA et DC (c.c.) apparaissent à l’écran.
2. Coupez l’alimentation et ouvrez le circuit au point de mesure.
3. Branchez les fils de test en série avec le circuit.
4. Mettez le circuit sous tension pour prendre la mesure.
NE tentez PAS de mesurer des valeurs supérieures à 200µA.
