27

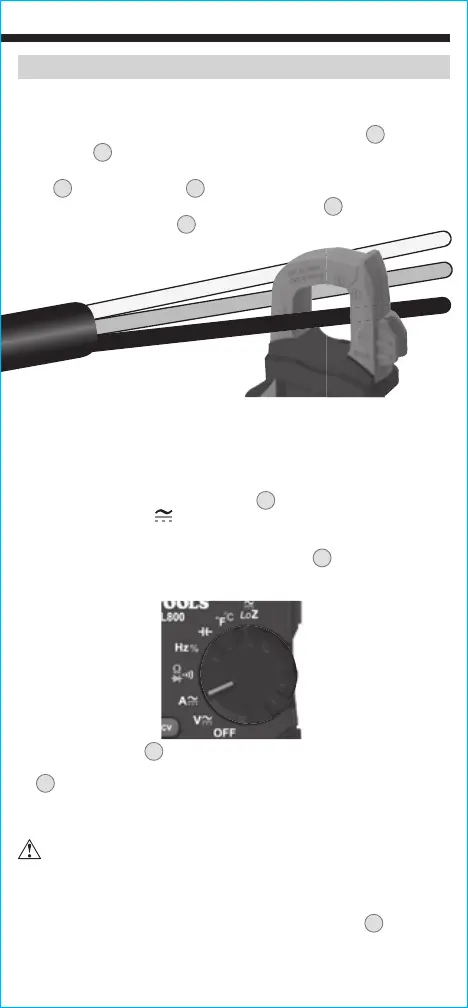

INSTRUCCIONES DE OPERACIÓN
CORRIENTE CA/CD (MENOS DE 600A)
La corriente CA se mide presionando el gatillo de la pinza
10
para
que la pinza
3
se abra y se la pueda colocar alrededor del cable que
conduce la corriente. Al medir, se debe tener cuidado de cerrar bien la
pinza
3
soltando el gatillo
10
por completo, y de que el cable pase
perpendicularmente a través del centro de la pinza
3
y quede alineado
con las marcas de flechas
11
.
NOTA: la medición de corriente se puede hacer colocando el gancho
alrededor de conductores simples, pero no en cables que tengan
alambres neutros y energizados. Para estos casos se necesita un
divisor de línea; se recomienda el Cat. n.º69409 de Klein.
Para medir la corriente realice lo siguiente:
1. Gire la perilla selectora de función
2
a la posición de
corrienteCA/CD A
.
NOTA: El valor predeterminado de la función de medición de voltaje
del multímetro es CA. Presione el botón "SEL"
9
para alternar
entre los modos CA y CD. El icono de CA o de CD que aparece
en la pantalla indica el modo seleccionado.
2. Coloque la pinza
3
alrededor del cable. Cuando realice
mediciones de corrienteCD, alinee las marcas de polaridad
15
en la pinza con la polaridad del cable para evitar lecturas
negativas. La medición de corriente aparecerá en la pantalla.
El multímetro seleccionará automáticamente un rango para
mostrar la medición en el rango más adecuado.
Desconecte los cables de prueba cuando mida con la pinza.
NOTA: Si se muestran valores distintos de cero antes de
medir en el modo de corrienteCD, es necesario realizar una
corrección de desplazamiento. Con el multímetro en el modo
de corrienteCD, mantenga presionado el botón "SEL"
9
para
activar la función de corrienteCD ZERO (CERO). Las mediciones
de corrienteCD posteriores restan automáticamente la corrección
dedesplazamiento para ofrecer mayor precisión.
CABLE VIVO
CABLE DE PUESTA A TIERRA
CABLE
ENERGIZADO
CABLE NEUTRO
