30
ESPAÑOL

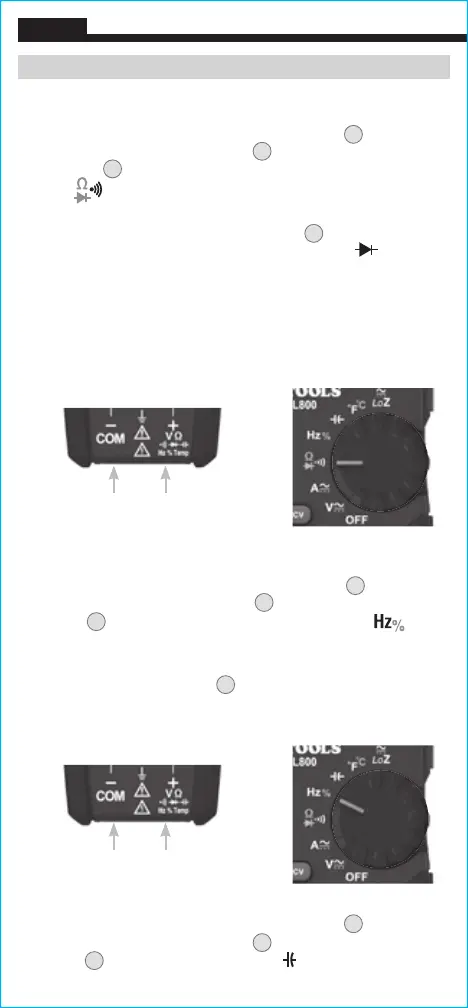

INSTRUCCIONES DE OPERACIÓN
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector COM
4
, y gire la perilla selectora
de función
2
a la posición de continuidad/resistencia/prueba de
diodo
.
NOTA: La función predeterminada del multímetro en este modo es la
prueba de continuidad. Presione el botón "SEL"
9
dos veces para
ingresar al modo de prueba de diodo. El icono de diodo
aparecerá
en la pantalla.
2. Haga que los cables de prueba toquen el diodo. Si en la pantalla
se visualiza una lectura de 200mV-800mV, hay polarización
directa, y si se visualiza "OL", hay polarización inversa. Si un
dispositivo está en circuito abierto, se indicará "OL" en ambas
polaridades. Si un dispositivo está en cortocircuito, se indicará
0mVaproximadamente.
FRECUENCIA/CICLO DE SERVICIO
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector COM
4
, y gire la perilla selectora de
función
2
a la posición de frecuencia/ciclo de servicio .
NOTA: La función predeterminada del multímetro en este modo es la
prueba de frecuencia. Para ingresar al modo de prueba de ciclo de
servicio, presione el botón "SEL"
9
una vez. Asegúrese de que el icono
correspondiente (
Hz
o
%
) aparezca en la pantalla.
2. Realice la medición conectando los cables de prueba al circuito.
Cable negro Cable rojo
Cable negro Cable rojo
CAPACITANCIA
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector COM
4
, y gire la perilla selectora de
función
2
a la posición de capacitancia .
