29

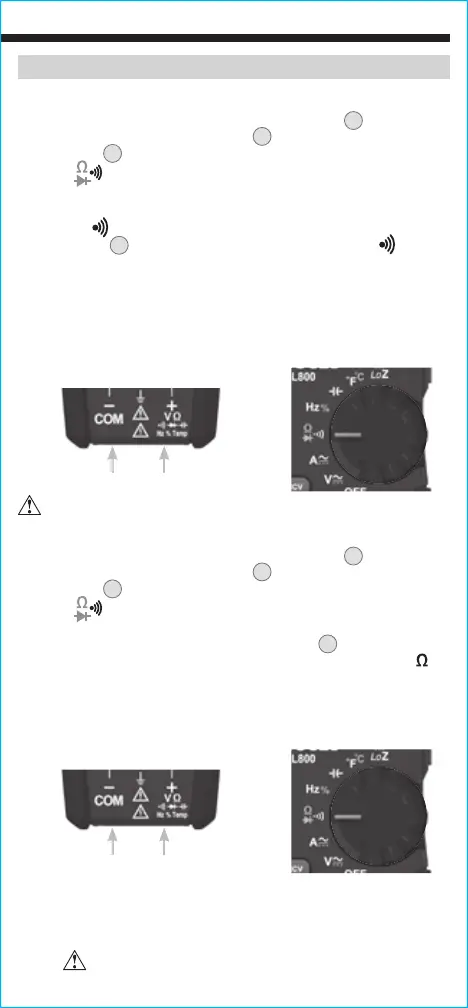

MEDICIÓN DE RESISTENCIA
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector COM
4
, y gire la perilla selectora
de función
2
a la posición de continuidad/resistencia/prueba de
diodo .
NOTA: La función predeterminada del multímetro en este modo es
la prueba de continuidad. Presione el botón "SEL"
9
una vez para
ingresar al modo de prueba de resistencia. El icono de resistencia
aparecerá en la pantalla.
2. Desconecte la energía del circuito.
3. Mida la resistencia conectando los cables de prueba al circuito. El
multímetro seleccionará automáticamente un rango para mostrar la
medición en el rango más adecuado.
NOTA: Cuando el multímetro está en la posición de medir resistencia
y los cables de prueba están en circuito abierto (no conectados a
través de un resistor), o cuando se está probando un resistor averiado,
aparecerá en la pantalla la leyenda OL. Esto es normal.
NO intente medir resistencia en un circuito activo.
CONTINUIDAD
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector COM
4
, y gire la perilla selectora
de función
2
a la posición de continuidad/resistencia/prueba de
diodo .
NOTA: La función predeterminada del multímetro en este modo es
la prueba de continuidad. Asegúrese de que el icono de prueba de
continuidad se visualice en la pantalla. De lo contrario, presione
elbotón "SEL"
9
varias veces hasta que aparezca el icono .
2. Desconecte la energía del circuito.
3. Pruebe la continuidad conectando el conductor o el circuito con
los cables de prueba. Si la lectura de la medición de resistencia
es inferior a 50Ω, se oirá una señal audible y en la pantalla se
visualizará un valor de resistencia que indicará la continuidad.
Si el circuito está abierto, aparecerá "OL" en la pantalla.
NO intente medir continuidad en un circuito activo.
INSTRUCCIONES DE OPERACIÓN
Cable negro Cable rojo
Cable negro Cable rojo
