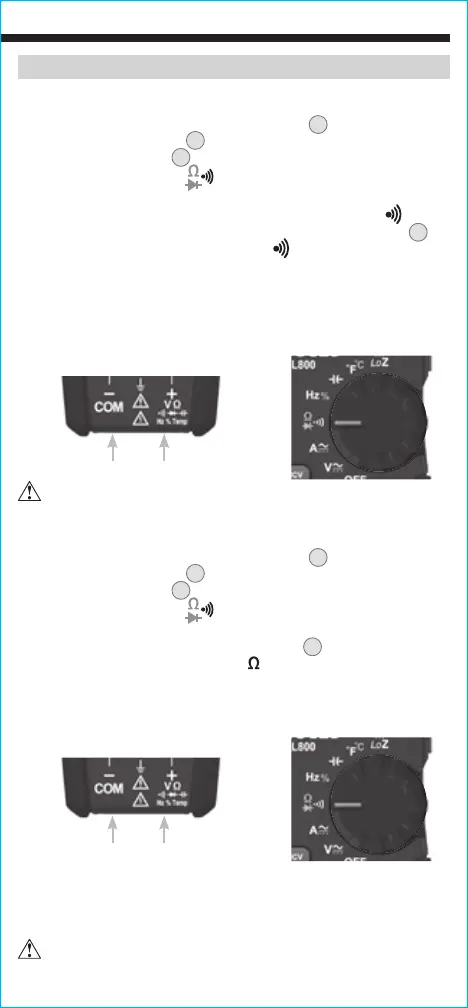

MESURES DE RÉSISTANCE
1. Insérez le fil d’essai ROUGE dans la priseVΩ
5
et le fil d’essai
NOIR dans la priseCOM
4
, puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage Continuité/
Résistance/Test de diode .
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
continuité. Appuyez une fois sur le bouton SEL
9
pour entrer en mode
Test de résistance. L’icône Résistance apparaît.
2. Coupez l’alimentation du circuit.
3. Mesurez la résistance en connectant les fils d’essai au circuit. Le
multimètre choisira l’échelle automatiquement pour afficher la
mesure dans l’échelle la plus appropriée.
REMARQUE: Lorsqu’une fonction de test de résistance est sélectionnée
et les fils d’essai ne sont pas en contact (ils ne sont pas connectés
de part et d’autre d’une résistance), ou encore, lorsqu’une résistance
défectueuse est testée, l’écran affiche «O.L.». Cela est normal.
NE tentez PAS de mesurer la résistance sur un circuit alimenté
en électricité.
CONTINUITÉ
1. Insérez le fil d’essai ROUGE dans la priseVΩ
5
et le fil d’essai
NOIR dans la priseCOM
4
, puis tournez le commutateur de
sélection de fonctions
2
pour sélectionner le réglage Continuité/
Résistance/Test de diode .
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test
de continuité. Assurez-vous que l’icône de Test de continuité est
visible à l’écran. S’il n’est pas visible, appuyez sur le bouton SEL
9
àplusieurs reprises jusqu’à ce que l’icône apparaisse.
2. Coupez l’alimentation du circuit.
3. Testez la continuité en connectant un conducteur ou un circuit aux
fils d’essai. Si la résistance mesurée est inférieure à 50Ω, un signal
sonore et l’affichage indiquent une valeur de résistance correspondant
à la continuité. Si le circuit est ouvert, l’écran affiche «OL».
NE tentez PAS de mesurer la continuité sur un circuit alimenté
en électricité.
INSTRUCTIONS D’UTILISATION
Fil noir Fil rouge
Fil noir Fil rouge
