Inbetriebnahme der Smartline Pump 1000 51
Frontansicht der Smartline Pump 1000

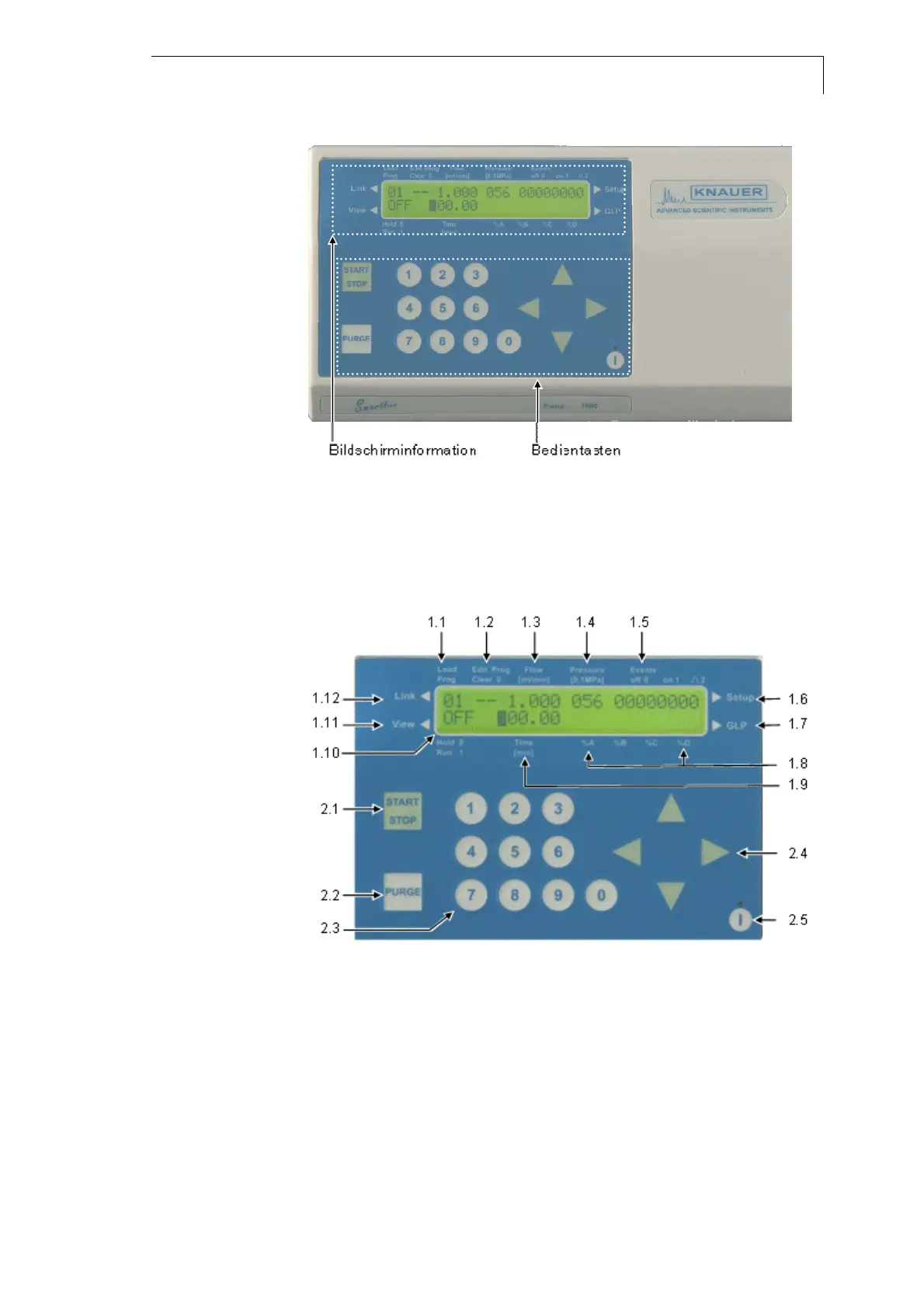

Abb. 2 Frontansicht der Smartline Pump 1000
Abb. 2 zeigt die Vorderseite der Pumpe Smartline 1000. Auf der Tür der
Smartline Pump 1000 sind die Bedientasten und die Display-
Informationen angeordnet. Pumpenkopf, Druckaufnehmer, statische
Mischkammer sowie Kapillaren befinden sich hinter der Tür und werden
somit leichter vor Beschädigungen bewahrt.
Abb. 3 Display und Folientastatur
In Abb. 3 sind die Funktionen des Displays sowie der Folientastatur
dargestellt. Die Erläuterung der Positionen steht in Tabelle 2.
