60 Steuerung der Smartline Pump 1000
Das VIEW-Menü
Dieses Menü (View = Anschauen) listet vorhandene Programme und
Programmverknüpfungen auf. Ein Beispiel ist in Abb. 10 wiedergegeben.
Hier wurden die Programme 1, 2, 3, 4, 11 und Link 21 erstellt.

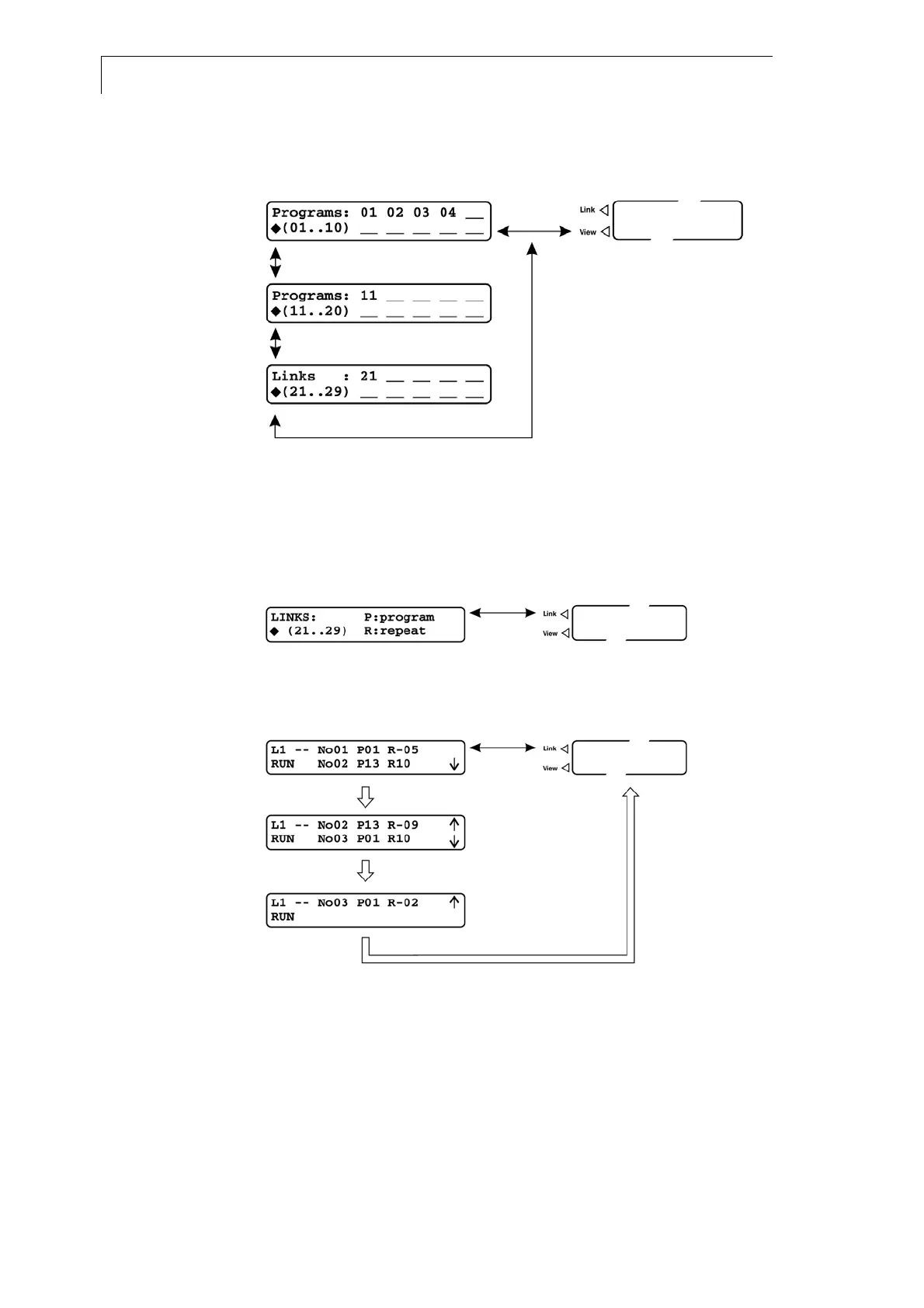

Abb. 10 Das VIEW-Menü mit den Programmen 1-4, 11 und Link 21
Das LINK-Menü
Im LINK-Menü können Sie sich über den aktuellen Status aktiver
Programmverknüpfungen (Links) informieren. Es kann nur aktiviert
werden, wenn gerade ein Link abläuft. In Abb. 11 ist das Link-Menü ohne
laufenden Link dargestellt.
Abb. 11 Das LINK-Menü ohne laufenden Link
Ist ein Link aktiv, hat das Menü folgende Struktur (siehe Abb. 12):
Abb. 12 Das LINK-Menü bei laufendem Link
Die erste Zeile des Menüs gibt den aktuellen Status des Link an. Das
Feld R-xx (hier R-05) in Abb. 12 zeigt die Anzahl noch anstehender
Programmdurchläufe. Entsprechend den noch verbleibenden
Programmdurchläufen reduziert sich der Wert von R-xx rückwärts
zählend.
Die zweite Zeile gibt Informationen über die nächste zu bearbeitende
Zeile der Programmverknüpfung. Pfeile an der rechten Seite des
Displays weisen auf das Vorhandensein weiterer Link- bzw.
Programmschritte hin. (Siehe „Programmverküpfungen (Links)” auf Seite
71).
