Inbetriebnahme der Smartline Pump 1000 53
6.1 6.2 6.3 4.4 4.2 4.3 4.1 4.5 3.8 3.7 3.5 3.4 3.3 3.2 3.6 3.1
optional
3 Pumpenkopf 4 Druckaufnehmer
3.1
Kapillarverbindung 4.1 Druckaufnehmereinlass
3.2
Montageschrauben 4.2 Entlüftungskapillare,
Purge Auslass
3.3
Einlassventilverschraubung 4.3 Entlüftungsschraube
3.4
Eluentenauslass zum
Druckaufnehmer
4.4 Eluentenauslass zur Säule
3.5
Kapillare zum
Druckaufnehmer
4.5 Schlauchführung
3.6
Auslassventilverschraubung
6 Mischkammer
6.1 Auslassanschluss
3.7
Kolbenhinterspülung,
Auslass zum Abfallbehälter 6.2 Einlassanschlüsse
3.8
Spülpumpeneingang,
Verbindung zum
Vorratsbehälter
6.3 Befestigungsvorrichtung der
statischen Mischkammer

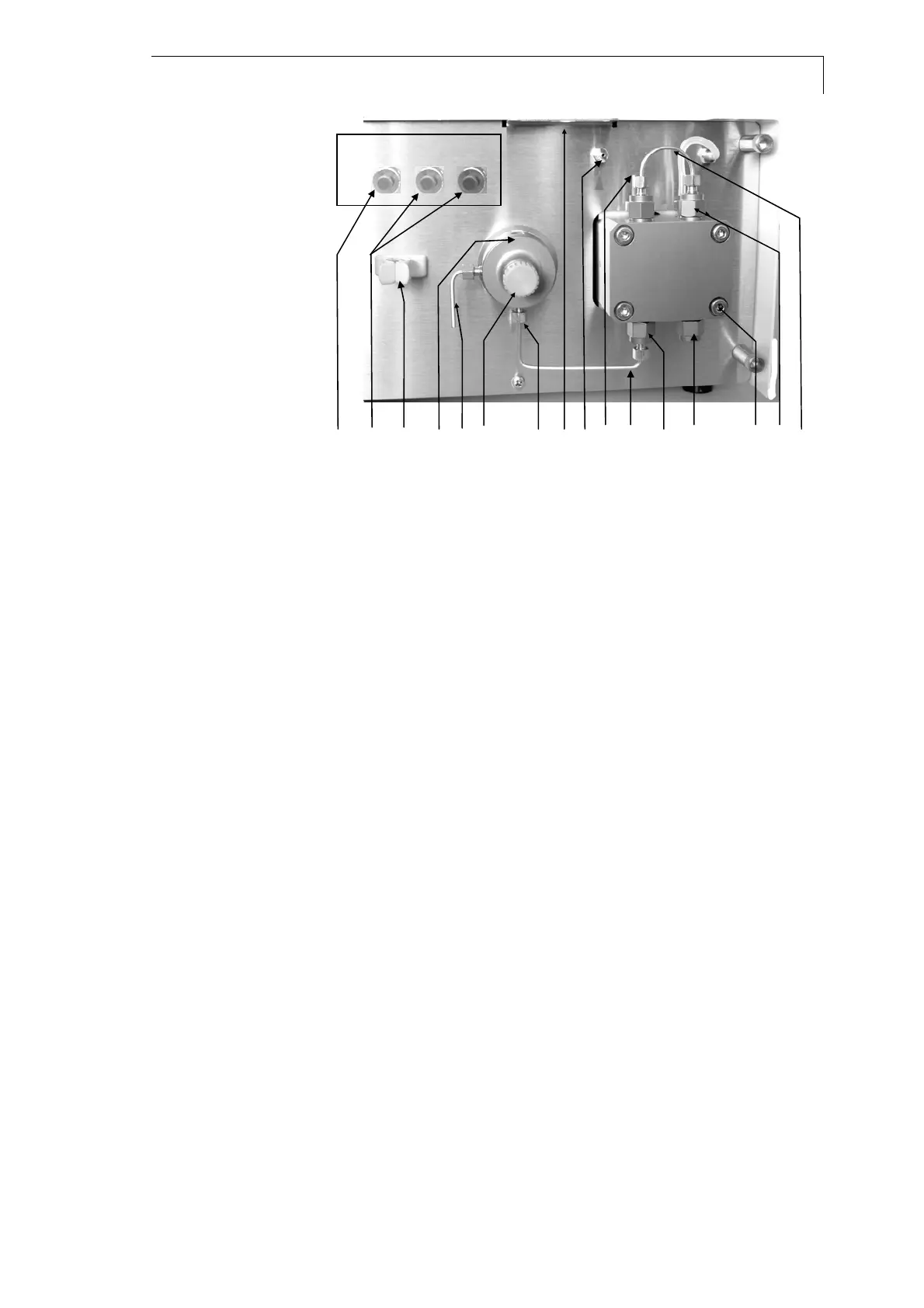

Abb. 4 Pumpenkopf und Druckaufnehmer mit Kapillarverbindungen
