KRAL Volumeter OMG Series User Manual

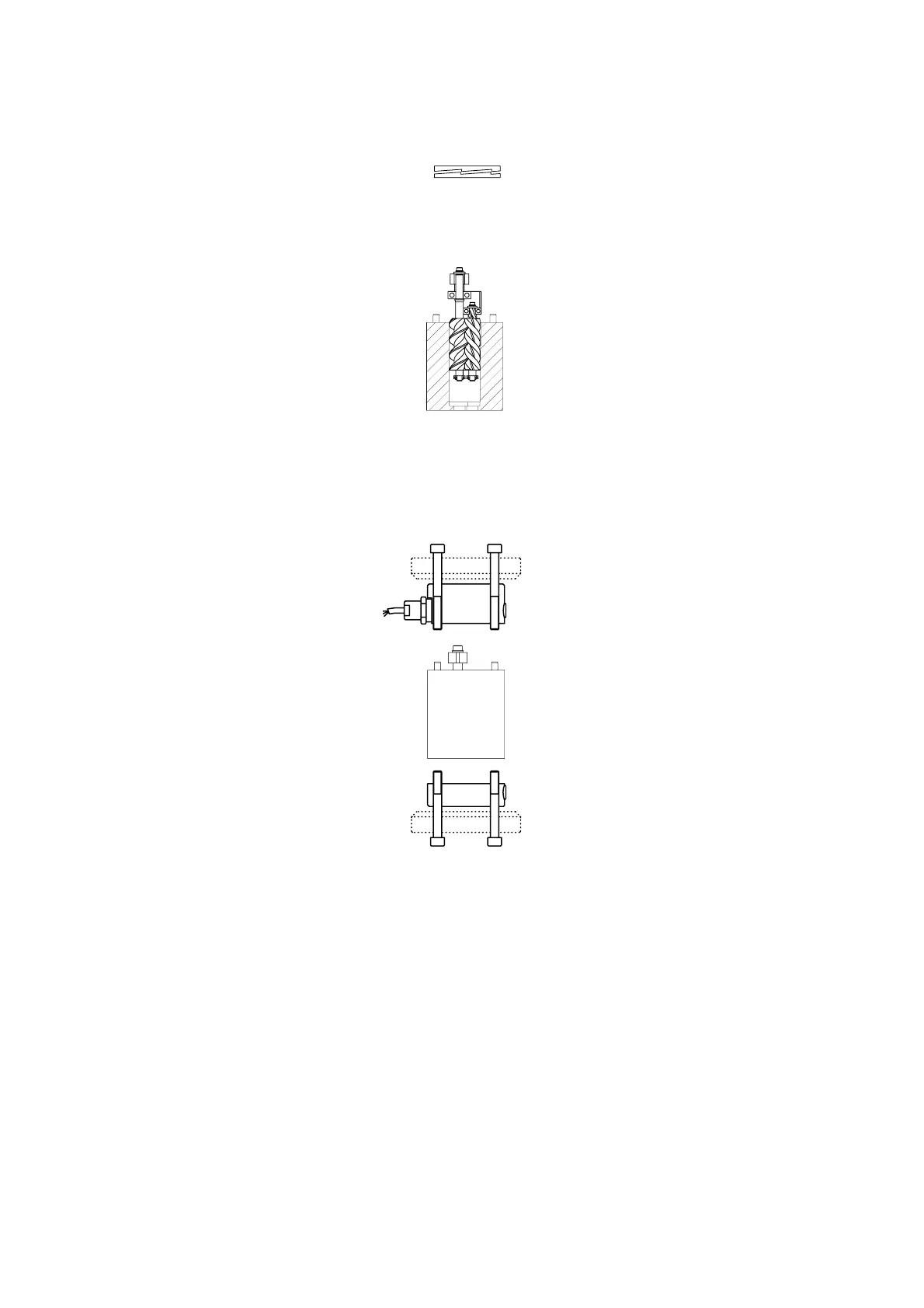

Abb.1
Abb.3
Abb.2
-
11
-
Montage OMG 20 / OMG 32
mounting OMG 20 / OMG 32
This work should be done by competent per-
sonnel only. This instruction should be used
as support. Please use enclosed sectional
drawings for assistance.
If spindle set, measuring casing or bearings
are replaced, the KRAL Volumeter must be
recalibrated!
mounting:
mount o-rings
change of bearings:
press rolling bearings on to measuring
spindle.
mount spacer, pole wheel, supporting ring
and wedge lock washer (wedge-side on
wedge-side, Abb.1) with screw.
Pay attention to the correct position of the
wedge lock washer! (Abb.1)
small measuring spindle: mount screw with
wedge lock washer (wedge-side on wedge-
side, Abb.1) and supporting ring.
Starting torque for screw:
OMG 20: large measuring spindle 2,9 Nm
small measuring spindle 1,5 Nm
OMG 32: large measuring spindle 10,0 Nm
small measuring spindle 6,0 Nm
mount circlips
insert spindle set into measuring case
(Abb.2)
press distance sleeve into measuring case
mount end covers. For constructions with
flange cover, mount these too (Abb.3).
tighten screws crosswise
install KRAL Volumeter
Diese Arbeiten dürfen nur von fachkundigem
Personal durchgeführt werden. Die Anleitung
dient lediglich als Unterstützung für diese Tä-
tigkeit. Nehmen Sie bitte auch das mitgelie-
ferte Schnittbild zu Hilfe.
Wird Spindelsatz, Meßgehäuse oder Lage-
rung ersetzt, muß der KRAL Volumeter neu
kalibriert werden!
Montage:
O-Ringe montieren
Lagerwechsel:
Wälzlager auf Meßspindel aufpressen
Distanzhülse, Polrad, Stützscheibe und
Keilsicherungsscheibe (Keilfläche auf
Keilfläche, Abb.1) mit Schraube befestigen.
Achtung: Auf korrekte Anordnung der Keilsi-
cherungsscheiben achten! (Abb.1).
Bei kleiner Meßspindel Schraube mit Keilsi-
cherungsscheibe (Keilfläche auf Keilfläche,
Abb.1) und Stützscheibe montieren.
Anziehdrehmoment für Schraube:
OMG 20: Meßspindel groß 2,9 Nm
Meßspindel klein 1,5 Nm
OMG 32: Meßspindel groß 10,0 Nm
Meßspindel klein 6,0 Nm
Sicherungsringe montieren
Spindelsatz in das Meßgehäuse einschie-
ben (Abb.2)
Distanzhülse in das Meßgehäuse drücken
Abschlußdeckel montieren. Bei Ausführung
mit Flanschdeckel werden diese mitmontiert
(Abb.3).
Schrauben kreuzweise vorspannen
KRAL Volumeter in Anlage einbauen
