KRAL Volumeter OMG Series User Manual

- 9 -

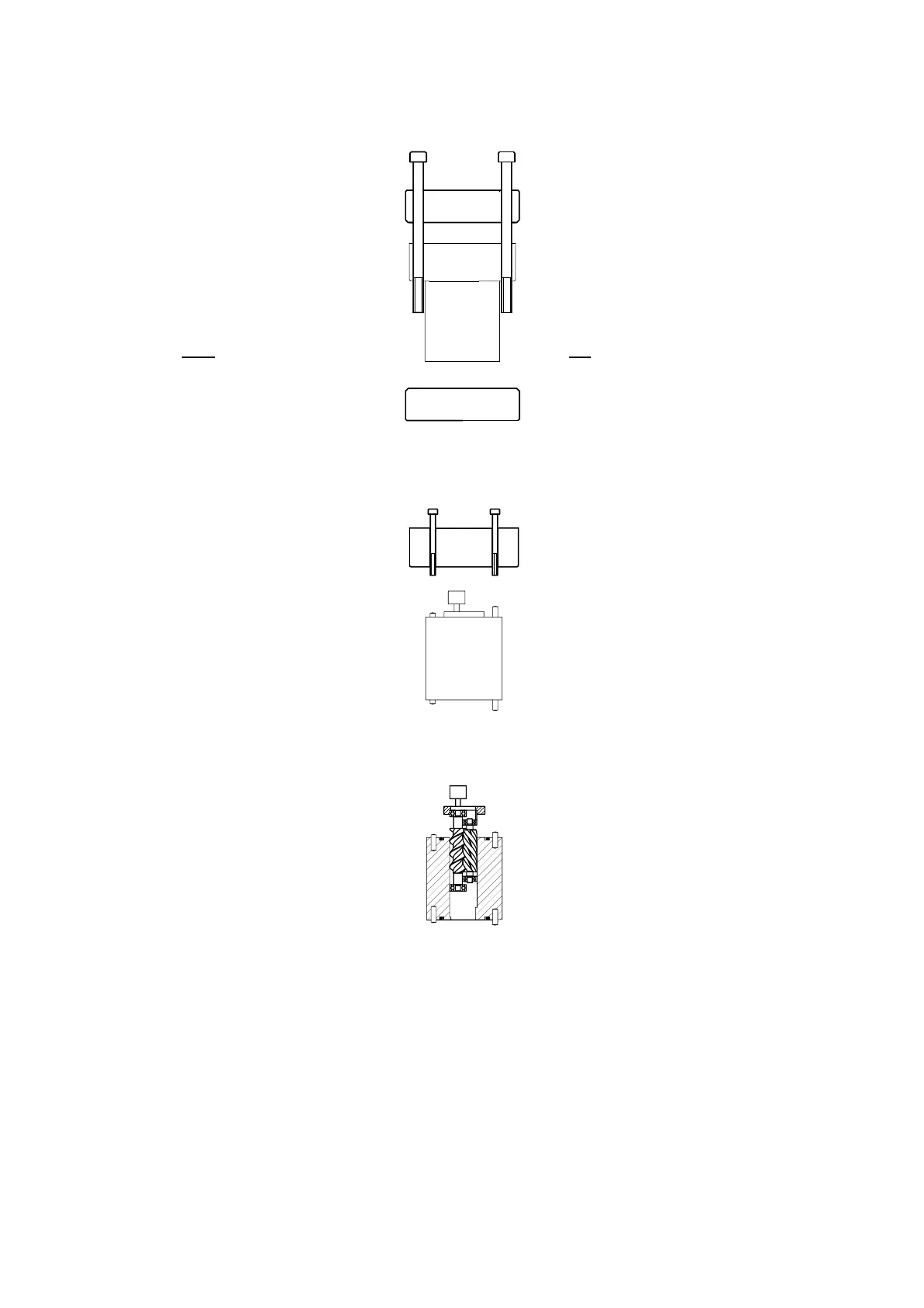

Abb. 1
Abb. 2
Abb. 3
Demontage und Montage
OMG 13
dismounting and mounting
OMG 13
This work should be done by competent per-
sonnel only. This instruction should be used
as support. Please use enclosed sectional
drawing for assistance.
If spindle set, measuring casing or bearings
are replaced, the KRAL Volumeter must be
recalibrated!
dismounting:
Do not
distort sensor case.
If the red sealing point is damaged, guaran-
tee for the KRAL Volumeter is expired.
remove KRAL Volumeter from system
remove flange cover.(Abb.1).
remove crown (Abb 2).
Press spindle set (with rolling bearings and
two spacers) out of measuring casing (Abb.3)
change of bearings:
remove pressed-on pole wheel from
measuring spindle using take-off
remove rolling bearings
remove o-rings
Clean all parts carefully, do not scratch sea-
ling surfaces!
mounting:
mount o-rings
change of bearings:
press rolling bearings on to measuring
spindle
press on pole wheel flush
insert spindle set into measuring case
(Abb.3)
press distance sleeve into measuring case.
mount spacer (Abb. 3).
mount crown (Abb. 2)
mount flange covers (Abb. 1)
tighten flange-screws crosswise
install KRAL Volumeter (see page 6)
Diese Arbeiten dürfen nur von fachkundigem
Personal durchgeführt werden. Die Anleitung
dient lediglich als Unterstützung für diese Tä-
tigkeit. Nehmen Sie bitte auch das mitgelie-
ferte Schnittbild zu Hilfe.
Wird Spindelsatz, Meßgehäuse oder Lage-
rung ersetzt, muß der KRAL Volumeter neu
kalibriert werden!
Demontage:
Sensorhülse nicht
verdrehen.
Wenn der rote Versiegelungspunkt beschä-
digt ist, erlischt die Garantie für den KRAL
Volumeter.
KRAL Volumeter aus der Anlage ausbauen.
Flanschdeckel entfernen (Abb.1).
Lagerdeckel entfernen (Abb. 2).
Spindelsatz (mit Wälzlagern, Distanzhülse
und Distanzscheibe) aus dem Meßgehäuse
herausdrücken (Abb.3)
Lagerwechsel:
aufgepreßtes Polrad von Meßspindel
mittels Abziehvorrichtung entfernen
Wälzlager entfernen
O-Ringe entfernen
Teile sorgfältig reinigen, Dichtflächen nicht
zerkratzen!
Montage:
O-Ringe montieren
Lagerwechsel:
Wälzlager auf Meßspindel aufpressen
Polrad bündig aufpressen
Spindelsatz in das Meßgehäuse einschie-
ben (Abb.3)
Distanzhülse in das Meßgehäuse drücken.
Distanzscheibe montieren (Abb. 3)
Lagerdeckel montieren (Abb. 2)
Flanschdeckel montiert (Abb.1)
Bei Flanschdeckel Schrauben kreuzweise
vorspannen
KRAL Volumeter in Anlage einbauen (siehe
Seite 6)
