Diese Arbeiten dürfen nur von fachkundigem
Personal durchgeführt werden. Die Anleitung
dient lediglich als Unterstützung für diese Tä-
tigkeit. Nehmen Sie bitte auch das mitgelie-
ferte Schnittbild zu Hilfe.
Wird Spindelsatz, Meßgehäuse oder Lage-
rung ersetzt, muß der KRAL Volumeter neu
kalibriert werden!
Demontage:
Sensorhülse nicht
verdrehen.
Wenn der rote Versiegelungspunkt beschä-
digt ist, erlischt die Garantie für den KRAL
Volumeter.
Volumeter aus der Anlage ausbauen
Flanschdeckel entfernen. (Abb.1)
Lagerdeckel entfernen (Abb.2)
Meßgehäuse entfernen (Abb.3)
Meßspindel groß: Schraube öffnen, Keilsi-
cherungsscheibe und Stützscheibe entfernen
und Polrad mittels Abziehvorrichtung entfer-
nen, Distanzring entfernen (Abb. 4a)
Sicherungsringe aus dem Lagerdeckel ent-
fernen.
Spindelsatz aus dem Lagerdeckel heraus-
drücken (Abb.4)
Meßspindel klein: Schraube öffnen, Keilsi-
cherungsscheibe und Stützscheibe entfernen
(Abb. 4b)
Sicherungsringe und Stützringe entfernen
Lagerwechsel:
Wälzlager entfernen
O-Ringe entfernen
Teile sorgfältig reinigen, Dichtflächen nicht
zerkratzen!
Demontage OMG 100 / 140
This work should be done by competent per-
sonnel only. This instruction should be used
as support. Please use enclosed sectional
drawing for assistance.
If spindle set, measuring casing or bearings
are replaced, the KRAL Volumeter must be
recalibrated!
dismounting:
Do not
distort sensor case.
If the red sealing point is damaged, guaran-
tee for the KRAL Volumeter is expired.
remove volumeter from installation
remove flange covers. (Abb.1)
remove crown (Abb.2)
remove measuring casing (Abb.3)
large measuring spindle: open screw, re-
move wedge lock washer and supporting
ring, remove pole wheel using take-off, re-
move spacer (Abb. 4a)
remove circlips from crown
press spindle set out of crown (Abb.4)
small measuring spindle: open screw, re-
move wedge lock washer and supporting ring
(Abb. 4b)
remove circlips and spacers
change of bearings:
remove rolling bearings
remove o-rings
Clean all parts carefully, do not scratch sea-
ling surfaces!
dismounting OMG 100 / 140

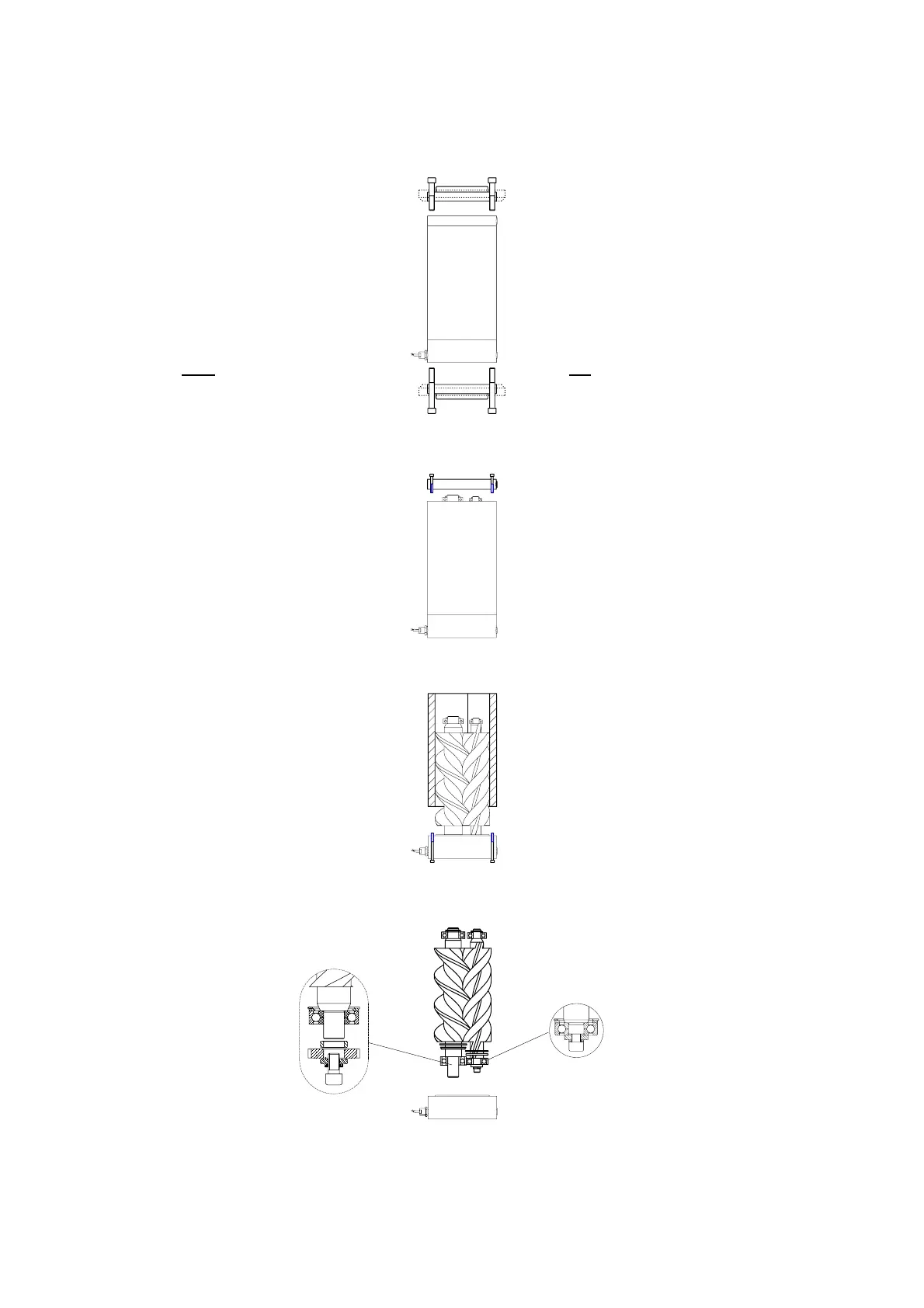

Abb.1
Abb.2
Abb.3
Abb.4
- 14 -
Abb.4b
Abb.4a
