Kranzle Profi 160 TST - Spare Parts List - Gun and Lance; Midi Gun with Lance Assembly Diagram

40
Spare parts list Kränzle Profi

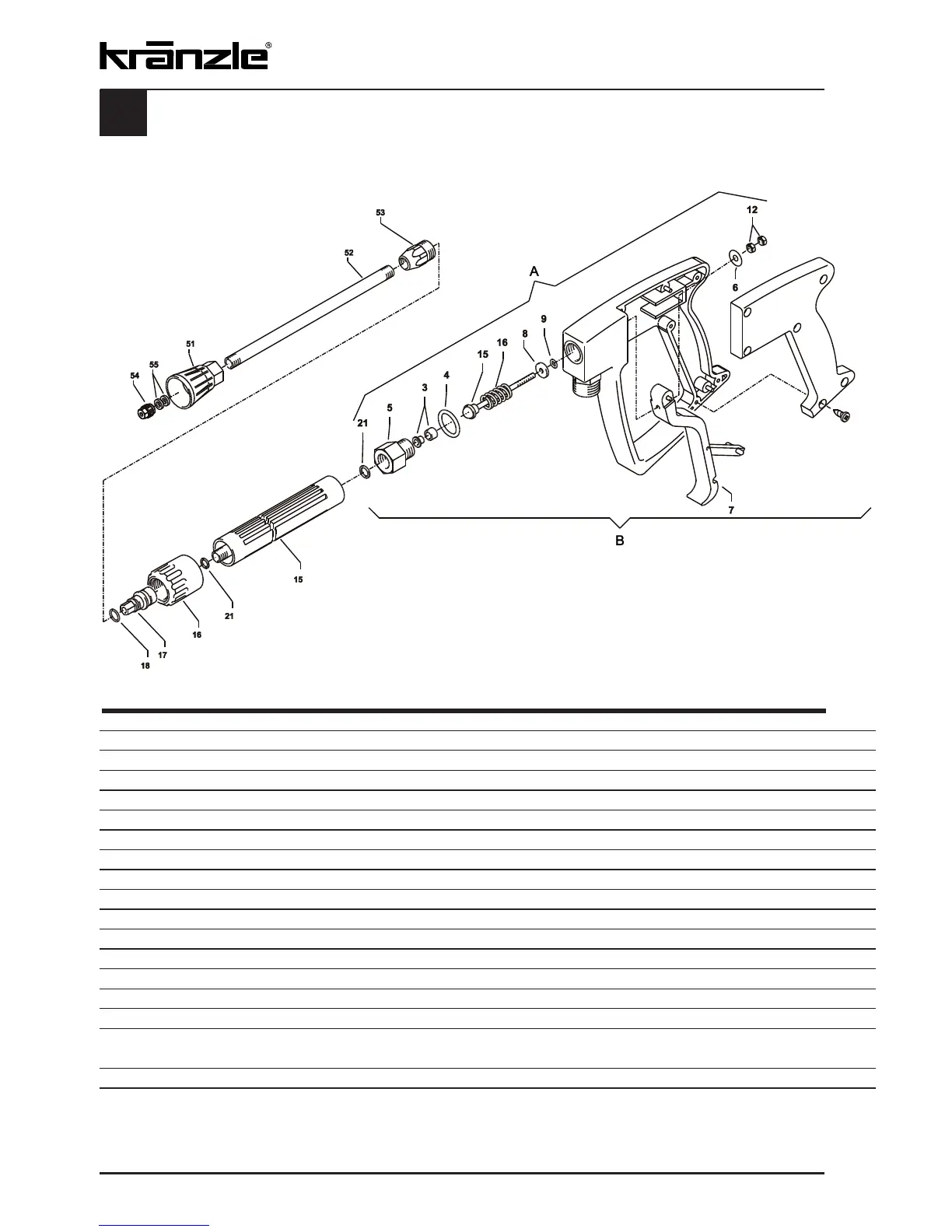

‘Midi’ gun with lance
No Description Qty. Ord.-No
5 Rohranschlussteil R1/4“ incl. Pos. 3, 4, 21 1 12.125
6 Scheibe 5,3 DIN9021 1 50.152
7 Abzug-Hebel kpl. 1 12.144 1
15 Rohr kunststoffumspritzt bds. R 1/4“ AG 1 15.004 2
16 Überwurfmutter ST 30 M22 x 1,5 IG 1 13.276 1
17 Außen-Sechskant-Nippel R 1/4“ IG 1 13.277 1
18 O-Ring 9,3 x 2,4 1 13.273
28 Aluminium Dichtring 6 13.275
51 Düsenschutz 1 26.002 1
52 Rohr 500 mm; bds. M12x1 1 41.527 1
53 ST 30 Nippel M 22 x 1,5 / M12x1 m. ISK 1 13.363
54 Flachstrahldüse 20030 (Profi 195 TST) 1 M20030
54.1 Flachstrahldüse 20042 (Profi 160 TST, 175 TST)) 1 M20042
54.2 Flachstrahldüse 25070 (Profi 15/120 TST) 1 D25070
55 Aluminium-Dichtring 8,3x11,3x2 2 13.275 1
A Rep.-Kit 12.158
Pos: 3, 4, 5, 8, 9, 12, 15, 16; 21
B Griff komplett 12.164
