Die exakte Länge der Wanten wird erst in
Baustufe 8 mit Befestigung der Wantenspan-
ner eingestellt.
Baustufe 6, die Bäume, Teile 6.1 – 6.15
Den Großbaum 6.1 nach Zeichnung „6A“ mit 2
Bohrungen 2 mm versehen.
Auf 2 Ringschrauben 6.2 je eine Mutter M 2
Teil 6.4 bis zum Gewindeende aufdrehen. Die
Ringschrauben durch die Bohrungen stecken
und mit 2 Muttern M 2 festschrauben.
Auf der Seite mit dem Bohrungsabstand 68
mm die Lasche 5.6 mit 5 min Epoxi einkleben.
Die Lasche mit der nicht für die Augenschrau-
be entgrateten Seite nun unterhalb des Steges
in den Baum schieben und so verkleben.

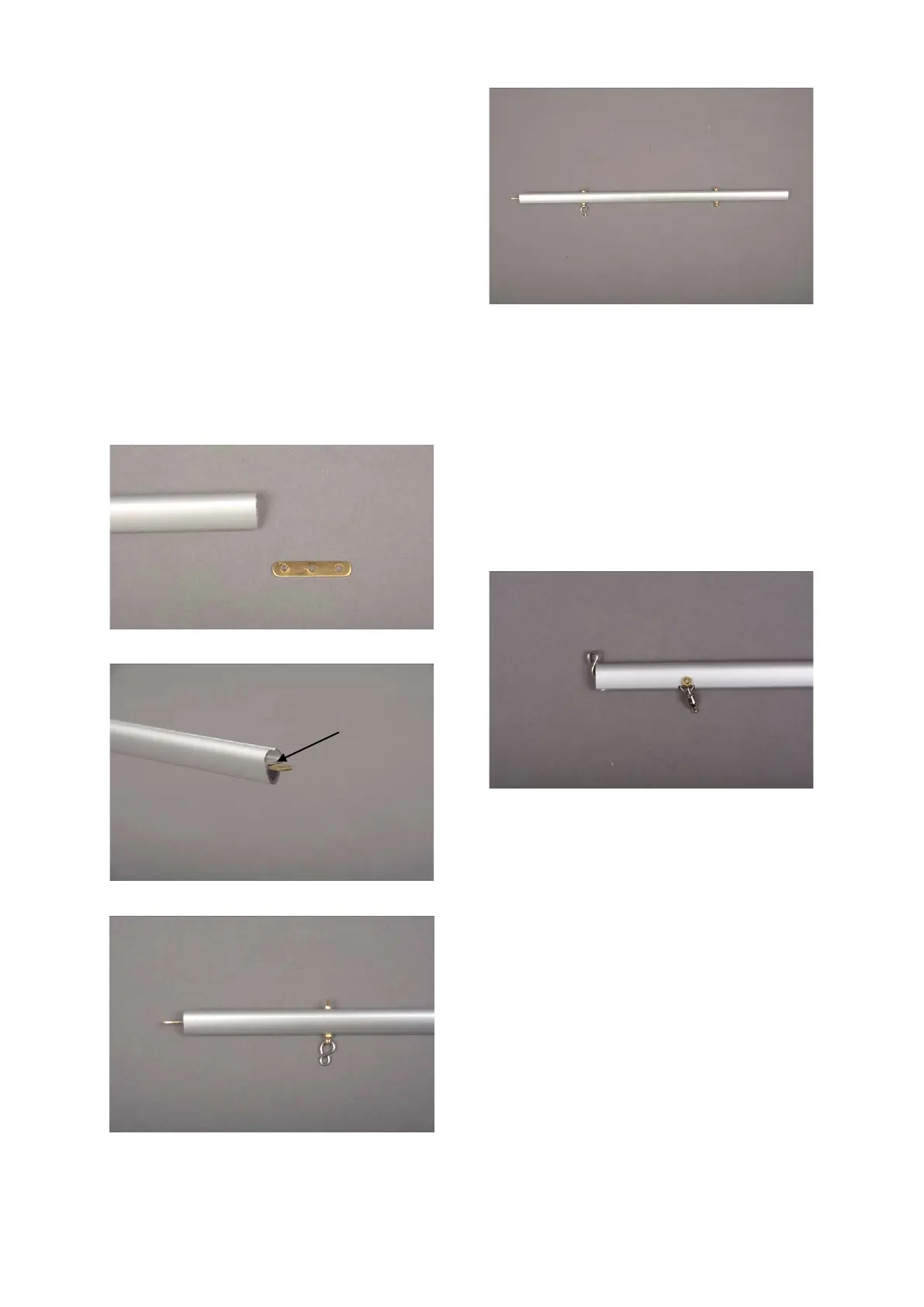

Abb. Position Lasche
Abb. Position Lasche
Abb. S-Haken
In die vordere Ringschraube einen S – Haken
6.5 einhängen.
Abb. Großbaum komplett
Den Fockbaum 6.6 nach Detailzeichnung
„6B“ bohren. Unter der vorderen Querbohrung
einen rechteckigen Schlitz 2 x 5 mm einfeilen.
Die Ringschraube mit den Muttern M 2, wie
beim Großbaum beschrieben, montieren.
Einen Wirbel von unten in den Schlitz des
Baumes schieben und mit der Schraube 6.11
und Mutter 6.12 befestigen.
Am vorderen Ende des Baumes, einen S-Ha-
ken Teil 6.13 einhängen.
Abb. Wirbel und S-Haken
