Stand September 2018 Seite 16 © Krick Modelltechnik, Knittlingen

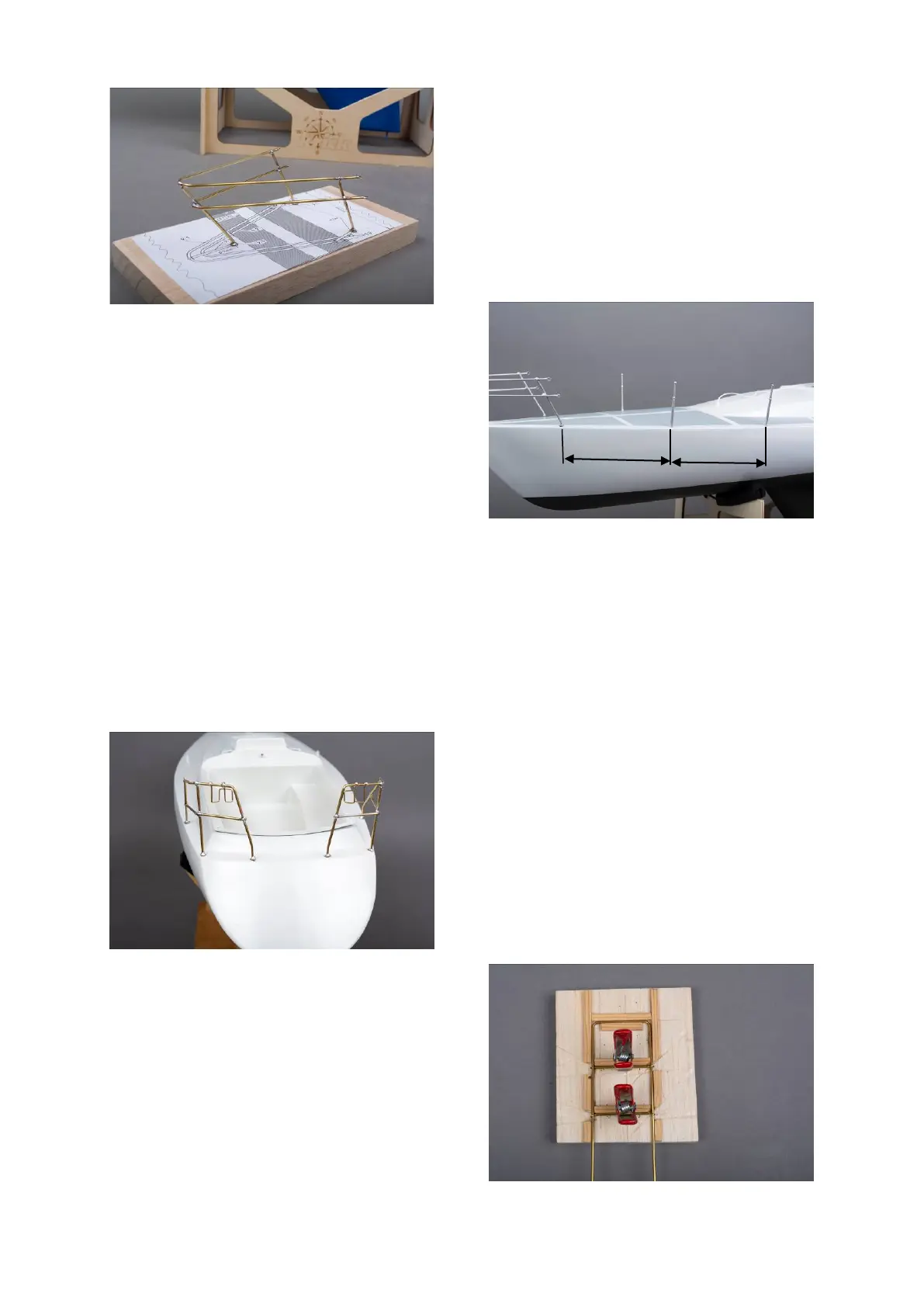

Abb. Bugkorb
Die Heckkörbe auf dem Brett mit der
Zeichnung „9B“ fertigen. Es muss darauf ge-
achtet werden, dass ein linker und rechter
Heckkorb hergestellt wird.
Die oberen Relingzüge 9.10 und 9.11 sowie
die unteren Relingzüge 9.12 nach Zeichnung
„9D“ zurechtbiegen.
Die Relingstütze 9.13 ablängen.
Züge und Stützen mit den Unterlagscheiben
9.14 versehen und mit den Splinten 9.15 zu-
sammenstecken.
Die Teile, wie beim Bugkorb beschrieben,
unter Zuhilfenahme der Distanzklötze ausrich-
ten und verlöten.
Die Löcher für die Splinte 9.16 der
Relingszüge bohren und einlöten.
Die Halter 9.17 für die Rettungswesten biegen
und an die obere Heckkorbreling löten.
Abb. Heckkörbe mit Haltern für Rettungswes-
ten
Jetzt können Bugkorb und die beiden
Heckkörbe lackiert werde.
Baustufe 10, Reling und Badeleiter, Teile
10.1 – 10.11
Wenn der Rumpf lackiert ist kann mit dem
Anbringen der Bug- und Heckkörbe und der
Relingstützen begonnen werden.
Die Löcher für die Relingstützen 10.1 mit 2 mm
im Abstand von 120 mm, beginnend am
Bugkorb bohren. Die Stützen einstecken, nicht
verkleben.
Abb. Relingstützen einbauen
Die Relingzüge 10.2 auf ca. 1m (Überlänge)
zuschneiden.
Die Relingzüge nacheinander mit eine
Quetschhülse 10.3 versehen, durch die vorde-
ren Splinte 9.9 schieben und das Ende durch
die Quetschhülse schieben und zusammen-
pressen.
Relingzug durch die Relingstützen führen,
dabei die Stützen ausrichten.
Den Relingzug leicht spannen, durch den
hinteren Splint 9.16 fädeln und mit einer
Quetschhülse 10.3 verpressen. Nun können
auch die Relingstützen verklebt werden.
Den U-förmigen Badeleiterbügel 10.4 nach
Zeichnung „10 A“ biegen.
Die Die mit 2 Splinten versehenen Sprossen 10.6
aufschieben und verlöten.
Zum Verlöten hilft eine Löthilfe aus einem
Brettchen mit entsprechenden Abstandsleis-
ten.
Abb. Löthilfe Badeleiter
