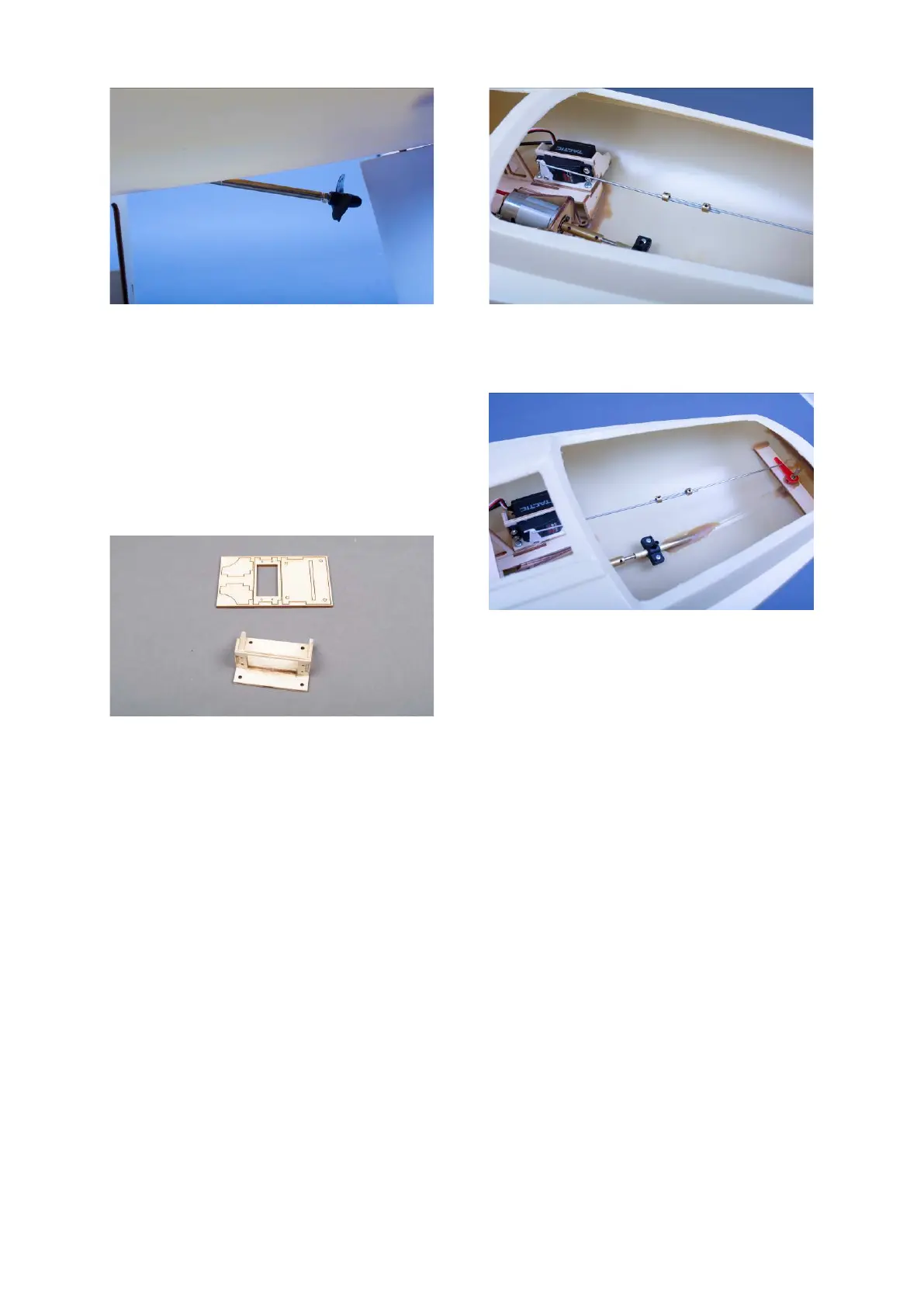

Abb. Antrieb
Als Letztes das RC-Brett einkleben.
In der Position des Antriebes wurde das Servo
entfernt, deshalb muss nun für das Servo eine
neue Halterung eingebaut werden.
Nun ist der Einbau des Antriebes abgeschlos-
sen.
Jetzt kann die Halterung und das Ruderservo
eingebaut werden.
Abb. Laserbrett und fertige Servohalterung
Setzen Sie das Servo in die Halterung und
positionieren Sie beides seitlich auf dem RC-
Brett. Befestigen Sie die Halterung mit 2
Schrauben A-16 auf dem RC-Brett festschrau-
ben.
Abb. Servohalterung mit Servo
Die Teile 2.7 und 3.12 einhängen und mit den
beiden Stellringen verbinden.
Abb. Verbindung Servo und Ruder
