Etape 4, plage et écoutille coulissante pièces 4.1 –
4.18

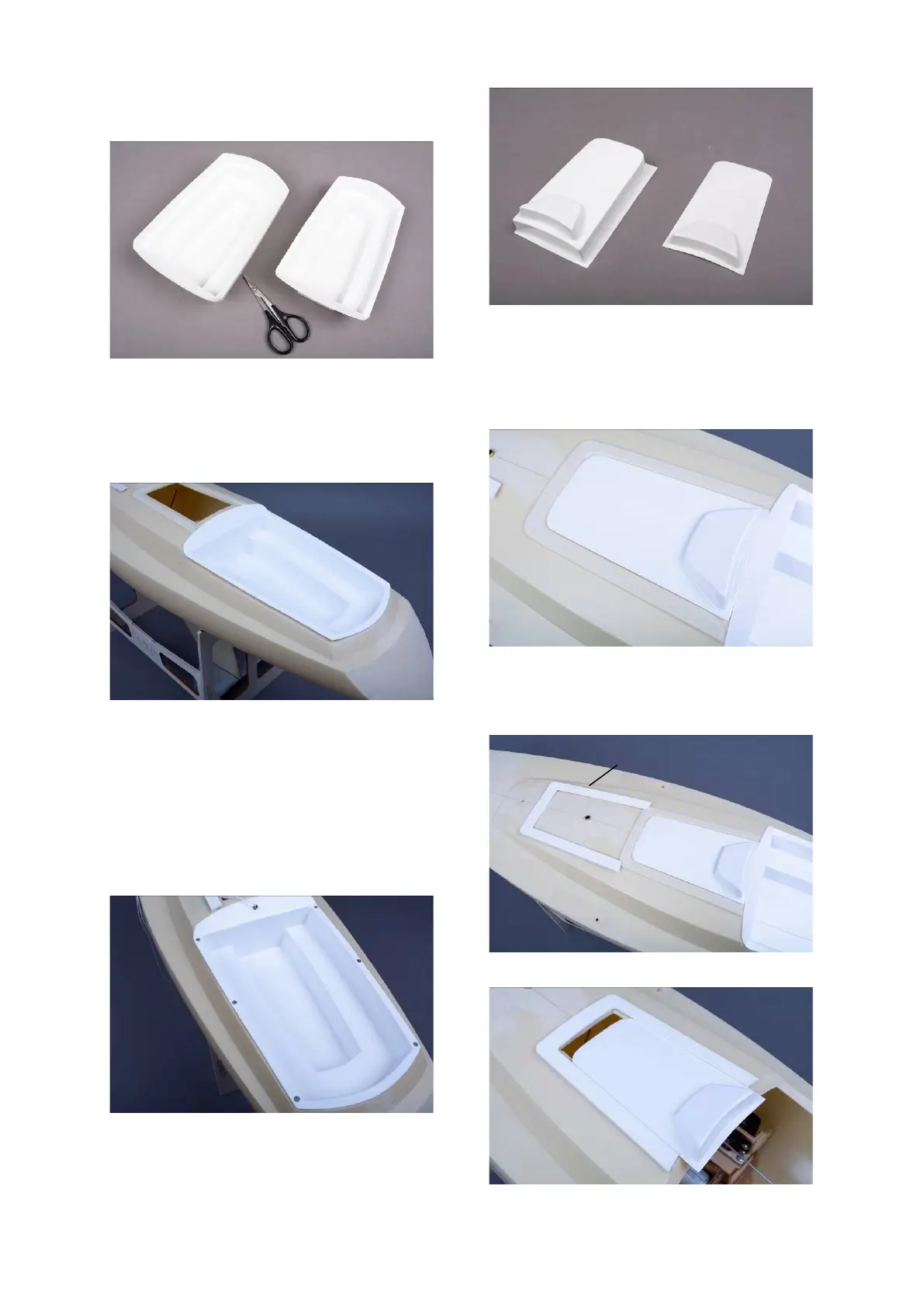

Vue: plage
Découpez la plage 4.1 selon les marquages.
Pour la découpe, utilisez de préférence des
ciseaux pour Lexan avec des tranchants courts
et solides (par ex. Réf. N° 455533).
Vue: plage ajustée dans la coque
Montez et ajustez la plage dans l’ouverture de
la coque. Si nécessaire, reponcez les bords.
Vissez la plage avec 6 vis tête fraisée 4.23 sur
la coque. Fraisez les 6 perçages avec une tête
à fraiser ou une mèche plus grande, pour que
les vis soient à ras.
A Vue: fixation de la plage
Vue: écoutille coulissante
Découpez l’écoutille 4.13 selon les marquages
et positionnez-la sur l’ouverture de la coque.
Vérifiez que l’écoutille corresponde au
rabaissement, sinon reponcez les bords.
Vue: écoutille coulissante ajustée
Ajustez le cadre 4.14 et collez avec UHU
Allpast (Réf. N° 48410) par exemple.
Vue: écoutille et cadre
Vue: cadre collé et écoutille ajustée
Non découpé
Découpé
4.14
4.13
Non
découpé
Découpé
