Version Septembre 2018 Page 16 ©Krick Modelltechnik, Knittlingen
Cintrez les garde-corps haut 9.10 et 9.11 ainsi
que les garde-corps inférieurs 9.12 selon le
plan „9D“.
Coupez les chandeliers 9.13 à longueur.
Equipez les garde-corps et les chandeliers de
leur rondelle 9.14 et assemblez avec les
goupilles 9.15.
Comme pour le balcon avant, ajustez la
position des pièces à l’aide des entretoises,
puis soudez-les ensemble.
Percez les trous pour les goupilles 9.16 des
filières, et soudez-les.
Pliez les supports 9.17 pour les bouées fer à
cheval et soudez-les au garde-corps supérieur.

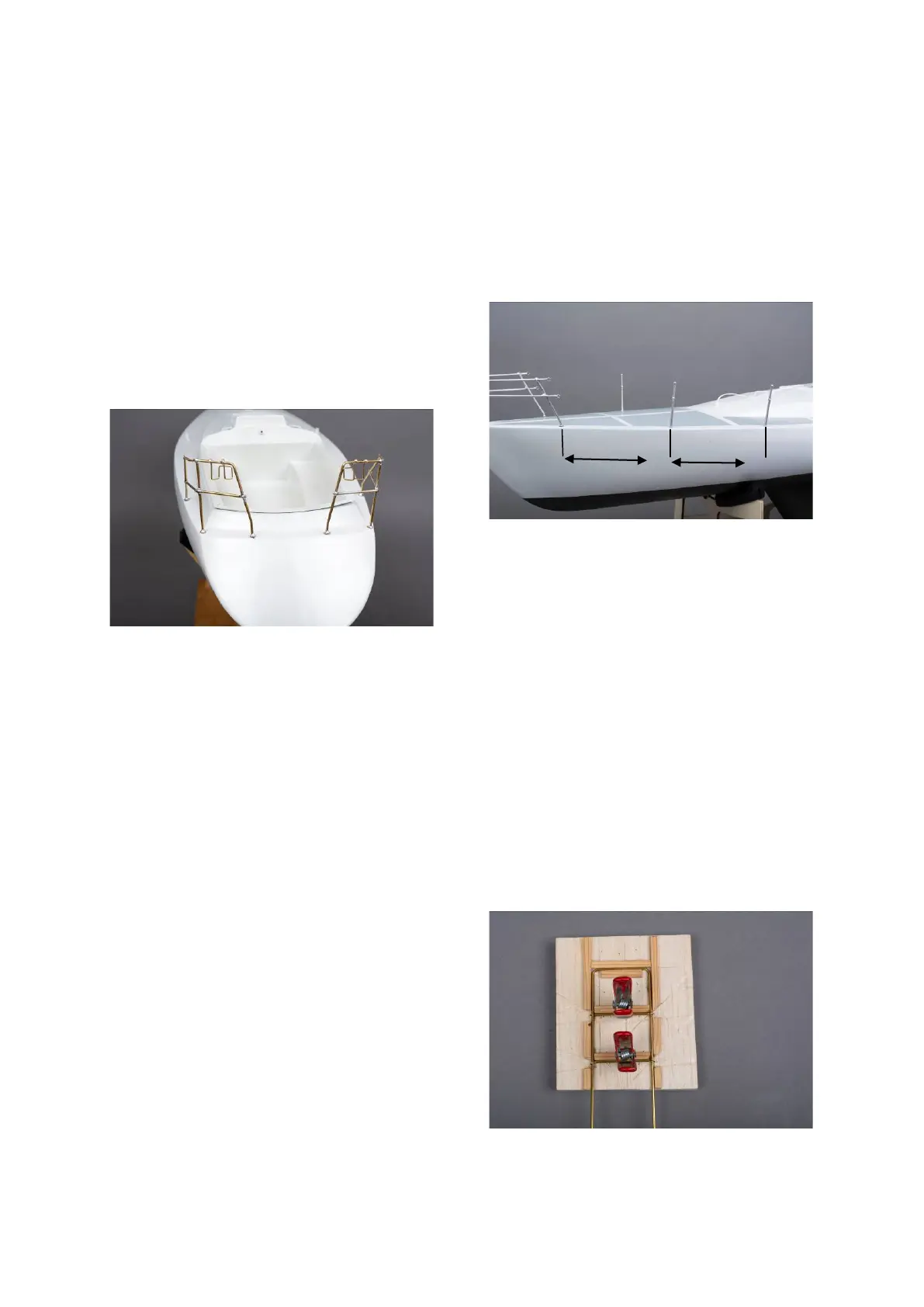

Vue: balcon arrière avec supports pour les
bouées fer à cheval
Maintenant, vous pouvez peindre le balcon
avant et les balcons arrière.
Etape 10, garde-corps et échelle de
baignade, pièces 10.1 – 10.11
L
Lorsque la coque est peinte, vous pourrez
monter les balcons avant et arrière ainsi que
les chandeliers.
Percez les trous pour les chandeliers 10.1 à
2mm, avec un entraxe de 120mm en partant
du balcon avant. Enfilez les chandeliers, sans
les coller.
Vue: montage des chandeliers
Die Coupez les filières 10.2 à env. 1m (sur-
longueur).
Equipez les filières d’une douille à sertir 10.3,
les enfiler dans les goupilles avant 9.9 et
passer dans la douille, puis les sertir.
Passez les filières dans les chandeliers, en
alignant ceux-ci.
Tendez légèrement la filière, passez la dans la
goupille arrière 9.16 et sertissez avec une
douille à sertir 10.3. Vous pouvez alors coller
les chandeliers.
Pliez le cadre en U de l’échelle de baignade
10.4 selon le plan „10 A“.
Die Enfilez les barreaux 10.6 équipés de deux
goupilles, puis soudez-les.
Pour la soudure, faites un gabarit avec une
planchette et des baguettes entretoises.
Vue: gabarit de soudure pour l’échelle de
baignade
