Version Septembre 2018 Page 24 ©Krick Modelltechnik, Knittlingen

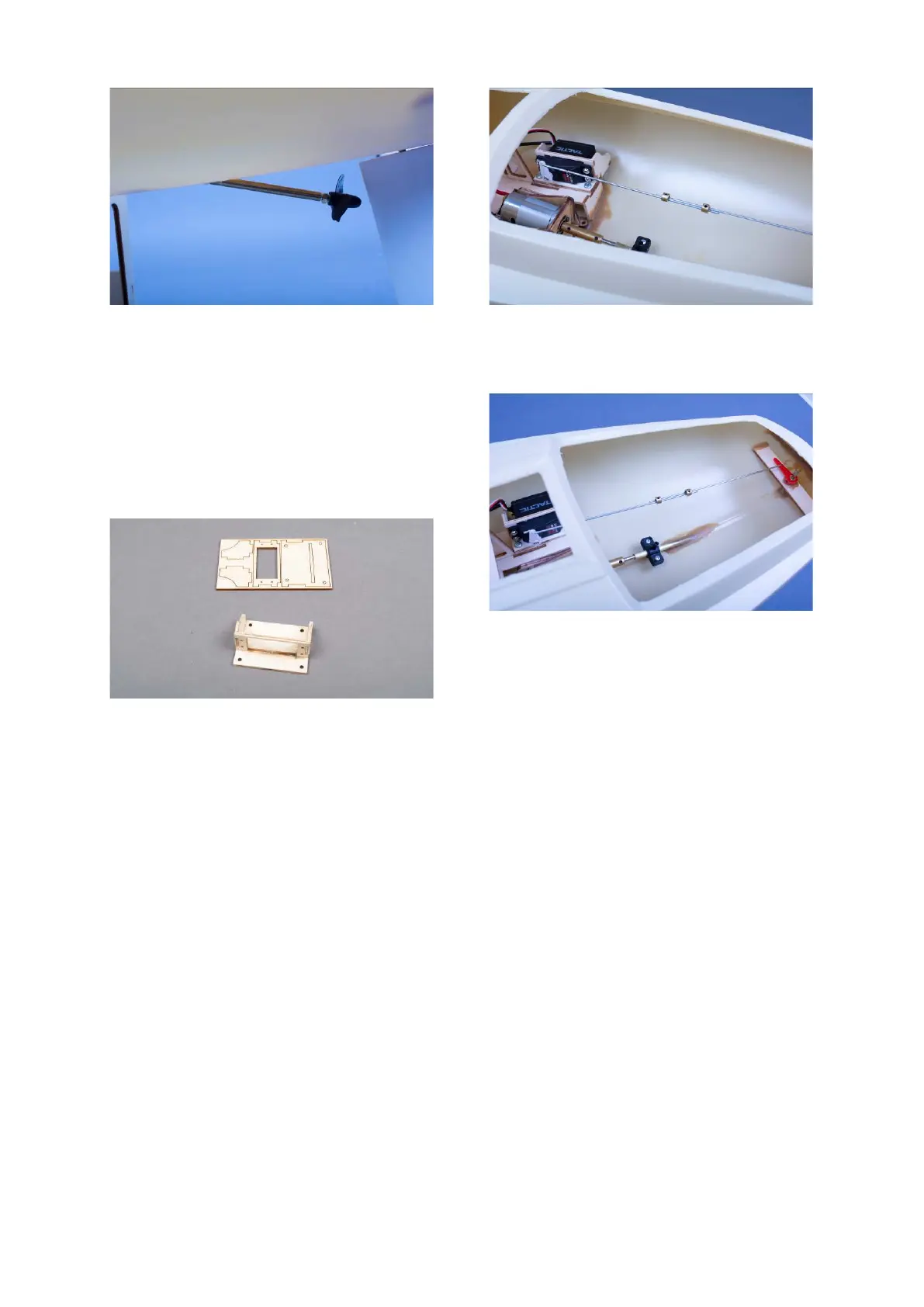

Vue: propulsion
Terminez par le collage de la platine RC.
Par la position de la propulsion, le servo a été
retiré, il faudra donc un nouveau support pour
le servo.
Le montage de la propulsion est alors terminé.
Vous pouvez alors monter le support et le
servo de gouvernail.
Vue: planchette laser et support servo terminé
Montez le servo dans son support et
positionnez les deux sur le côté de la platine
RC. Fixez le support avec 2 vis pièces A-13
sur la platine RC.
Vue: support servo avec servo
Raccorder les pièces 2.7 et 3.12 et relier avec
les deux bagues d‘arrêt.
Vue: liaison servo et gouvernail
