Stand September 2018 Seite 9 © Krick Modelltechnik, Knittlingen
Aus den Teilen 4.10 bis 4.12 die beiden Schot-
durchführungen anfertigen.

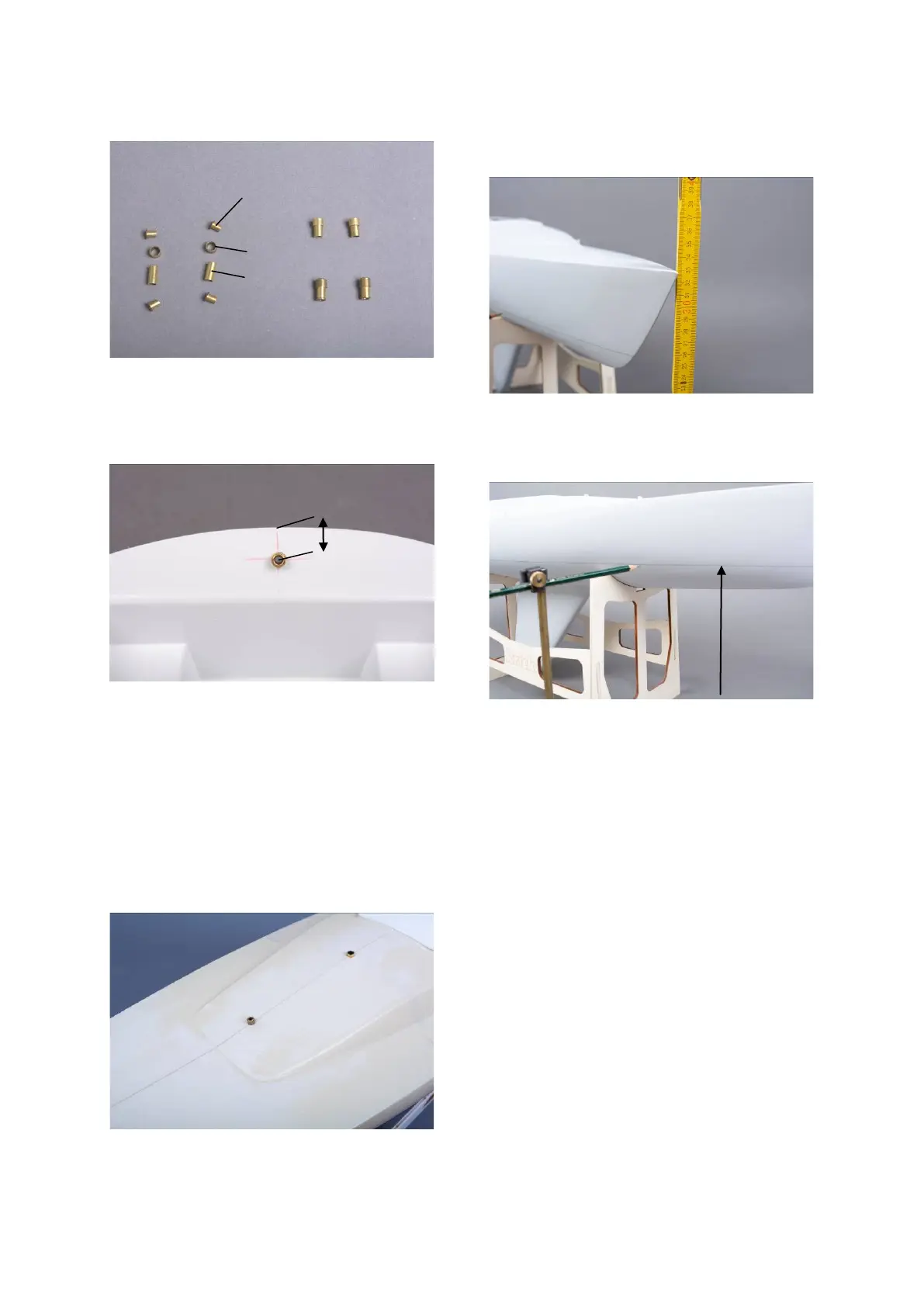

Abb. Schot-Durchführung
Den Anschlagring 4.12 auf die Hülse 4.10 auf-
kleben und dann von oben und unten je einen
Hohlniet einkleben.
Abb. Schot-Durchführung in der Plicht
Markieren und Bohren Sie in der Mitte der
Plicht, 10 mm vom oberen Rand die Bohrung
für die Schot-Durchführung der Großschot
(Schot von der Winde zum Großsegel). Gege-
benenfalls am Rand des Plicht-Ausschnittes im
Rumpf etwas nachfeilen, damit die Schot-
Durchführung Platz hat.
Kleben Sie die beiden Durchführungen ein.
Hier kann Sekundenkleber verwendet werden.
Abb. Schot-Durchführung Fockschot und
Mastfuß
Ebenfalls den Mastfuß Teil 4.18 im Rumpf
einkleben.
Jetzt können wir das Modell lackieren. Dazu
richten Sie das Modell im Ständer so aus, dass
die Bugspitze 33 cm hoch steht.
Abb. Bug ausrichten
Nun ziehen Sie eine Linie 25 cm hoch, als
Wasserlinie.
Abb. Wasserlinie markieren
Sie können dazu den Wasserlinienmarkierer
(Bestell-Nr. 473780) verwenden.
Sie können jetzt, je nachdem was Sie zuerst
lackieren wollen, den entsprechenden Bereich
des Rumpfes abkleben und den Rest lackie-
ren. Beachten Sie, dass es vorteilhaft ist, zu-
erst die helle Farbe und dann die dunkle zu
lackieren.
Das Schiebeluk und die Plicht werden getrennt
lackiert.
