5.4 Installation dans le tuyau
Les appareils avec filetage G peuvent être installés à l'aide d'adaptateurs dans le
tube.
Informations sur des raccords disponibles sur www.krohne.com.
Seuls les adaptateurs Krohne garantissent un positionnement correct de l'appareil
et l'étanchéité du raccord.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Alimentation en tension selon EN 50178, TBTS, TBTP.
► Mettre l'installation hors tension.

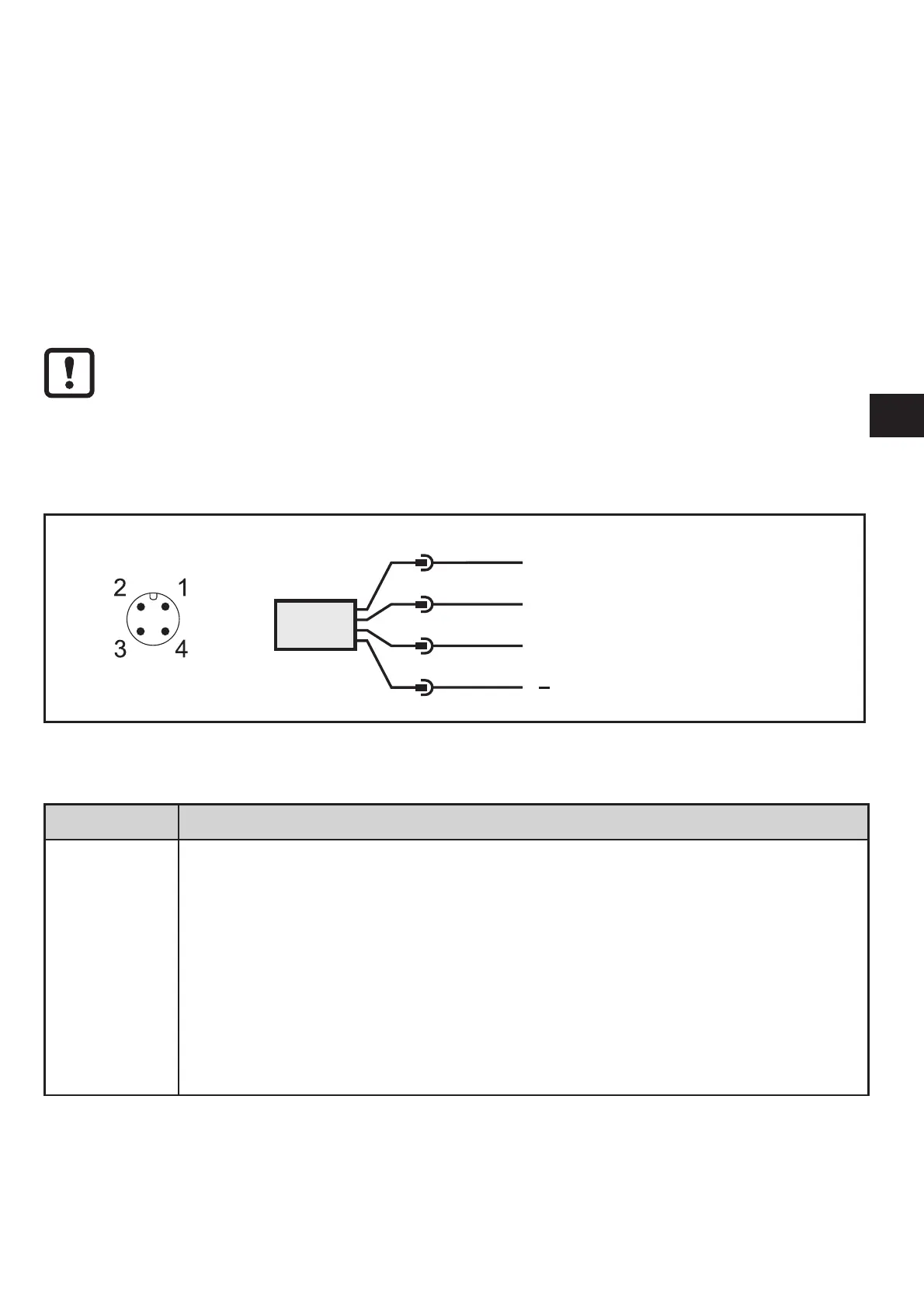

► Raccorder l'appareil comme suit :
BN
WH
BK
BU
4
1
3
2
OUT2
L
+
L
OUT1
Couleurs selon DIN EN 60947-5-2
BK : noir ; BN : brun ; BU : bleu ; WH : blanc
Broche Affectation
4
(OUT1)
• Signal de commutation pour le débit
• Signal de commutation pour la température
• Signal de commutation pour le sens du débit
• Signal de commutation pour le compteur à présélection
• Signal d'impulsions pour le compteur totalisateur
• Signal fréquence pour le débit
• Signal fréquence pour la température
• IO-Link
• OFF
